نظرة عامة
الصفيحة الوسادة (وتسمى أيضًا صفيحة التبادل الحراري أو الصفيحة التجويفية) مصنوعة من صفيحتين معدنيتين - عادة ما تكون الفولاذ المقاوم للصدأ - مقاومة بالليزر ثم تضخم لإنشاء قنوات تدفق داخلية.عندما يتم دمجها في بلورازير، هذه الصفائح إزالة أو إضافة الحرارة بدقة لدفع الإفراط في التشبع ونمو البلورات مع مستقر، المنحدرات الحرارية قابلة للسيطرة.
ملاحظات: تقدم الصفحة مبادئ الهندسة وخيارات التكوين بدلا من أي بيانات خاصة معينة من البائعين.يجب تأكيد الهيدروليكية من خلال التصميم والاختبار المحدد للمشروع.
قسم صفيحة الوسادة (الملحوم بالليزر)
قنوات الوسادة المصفحة بالليزر تزيد من الاضطرابات ومساحة السطح ، مما يحسن نقل الحرارة مع الحفاظ على التكامل والتنظيف في البناء.
كيف يعمل
خطوات العملية
- تحضير العلف:تصفية وحل المالح للحصول على النقاء المستهدف.
- التحكم الحراري:تدوير وسائل التدفئة والتبريد داخل لوحات الوسائد لخلق تشبع فائق (التبريد أو التبخر الجزئي).
- النواة والنمو:الحفاظ على درجة حرارة ثابتة ووقت الإقامة لتحقيق العادة الكريستالية المطلوبة وتوزيع الحجم.
- فصل الصلب السائل:فصل البلورات من السائل الأم؛ غسل وجفاف حسب المواصفات.
لماذا أطباق الوسادة
- كثافة منطقة نقل الحرارة العالية
- الهندسة منخفضة التلوث مع قنوات ناعمة
- بناء صلب وملحوم بالكامل
- أشكال مرنة للخزانات والجدران أو ألواح الغمر
كريستاليزر التبريد مثال صناعي
يمكن استخدام ألواح الوسائد كسترات أو ألواح غمر أو غطاء جدار لدفع التبريد المتحكم فيه في البلورات الصناعية للملوحات والمنتجات ذات الصلة.
التطبيقات
- بلورات ملح البحر والملح المالح
- استرداد الملح الصناعي وبرقة ZLD
- محلولات المعالجة (NaCl، أملاح مختلطة) مع مواد مقاومة للتآكل
- تجريبية إلى التبلور المستمر على نطاق كامل أو دفعة
الهندسة والخيارات
وتشمل المواد عادة الفولاذ المقاوم للصدأ (مثل 304/316L) أو الصفوف ذات السبائك / المزدوجة العالية للبيئات الغنية بالكلوريد أو القاسية. هندسة اللوحة (مسافة الصلان ، ارتفاع الظهور ،مسار التدفق) مصممة لتوازن معامل نقل الحرارة وانخفاض الضغطيتم تصميم المهام الحرارية، واختيار الوسائط (المياه الساخنة، البخار، الزيت الحراري، المياه الباردة) ، واستراتيجيات التنظيف في المكان حسب كيمياء العلف والجودة الكريستالية المستهدفة.
للحصول على الحجم التفصيلي (الواجب، والمساحة، ∆T، إعفاء التلوث، الهيدروليكية) ، ونحن نقدم حزمة تصميم محددة للمشروع بعد تلقي مقاييس المغذيات، درجات الحرارة التشغيلية، المرافق،وأهداف الإنتاج.

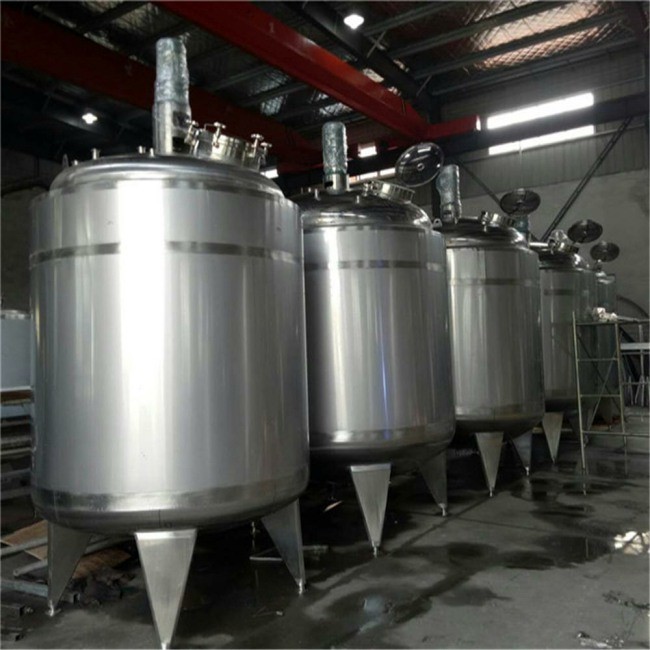

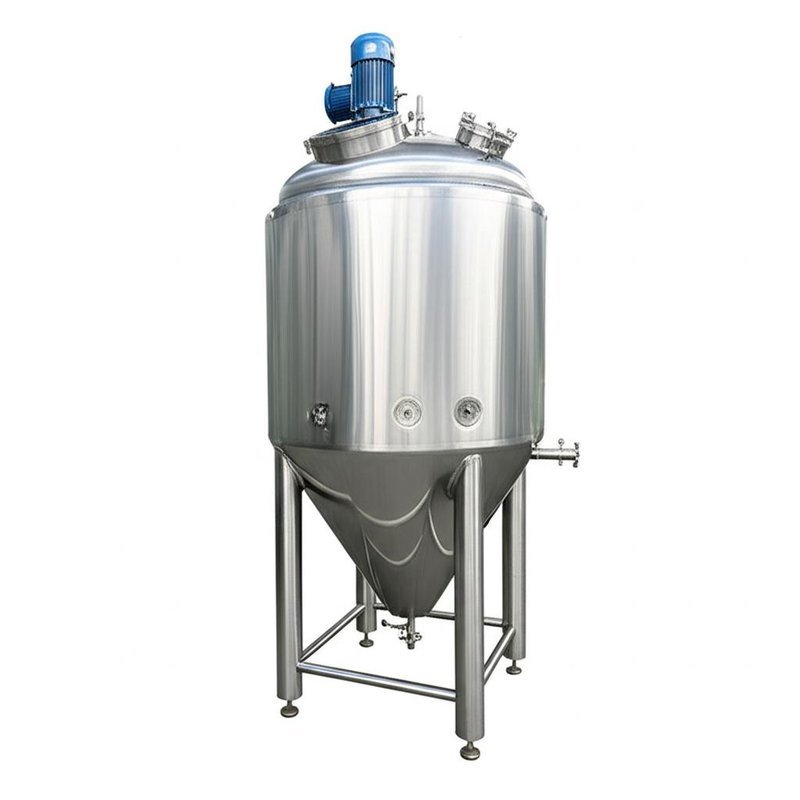

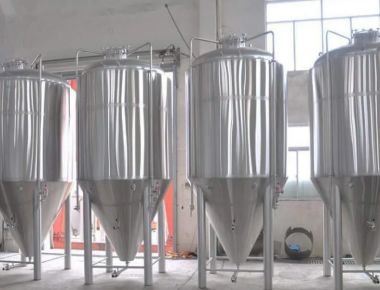

سفينة ذات سترة وسادة
توفر الخزانات المغطاة بألواح الوسائد تدفقًا حراريًا موحدًا للمبلورات وخزانات الكحول الأم ، مما يدعم النمو المستقر وتوزيع حجم الكريستال القابل للتكرار.
الجودة والتنظيف والعمليات
- جودة الكريستال:التبريد / التبخر المسيطر عليه لتنسيق العادة والحجم ؛ تجنب الكحول الأم المغلق.
- قابلية التنظيف:قنوات لحام ناعمة وألواح قابلة للإزالة / يمكن الوصول إليها تدعم التنظيف الدوري ضد التقليص.
- التشغيل الآليتحافظ درجة الحرارة ووقت الإقامة ومراقبة كثافة السماد على استقرار الإنتاج واستخدام الطاقة.
