كسارة الملح المعالج باليود الغسيل والتكرير والتجفيف معدات التعبئة من نظام إنتاج الملح الكامل
خط إنتاج ملح بحيرة البحر عبارة عن مجموعة من المعدات التي طورها مصنعنا بدقة لملح البحر الخام الخام وملح البحيرة.
سعة مختلفة متاحة لمتطلبات المشتري المختلفة (3-30 طن / ساعة أو حسب الطلب).
ثلاث غسلات على النحو التالي:
غسل المسمار الأول
غسل الوقوف مع التحريك
غسل التيار المعاكس
ثلاثة تكسير كالتالي:
أول سحق
التكسير الرطب
التكسير الجاف
إن الجمع بين التكسير الأول والتكسير الرطب والتكسير الجاف قد حسّن بشكل كبير من جودة الملح.العملية المذكورة أعلاه قابلة للتعديل وفقًا للملح الخام ومتطلبات المستخدم لجودة الملح النهائي.
مزايا:
تم الانتهاء من النقاوة العالية والمظهر اللامع والسيولة المجانية ومحتوى اليود المستقر.
خسارة منخفضة ، فقدان كلوريد الصوديوم أقل من 8٪.
انخفاض استهلاك الطاقة والاستثمار.
المعدات سهلة التشغيل والصيانة.
يبدأ خط إنتاج الملح بالملح الخام ويتكون مما يلي:

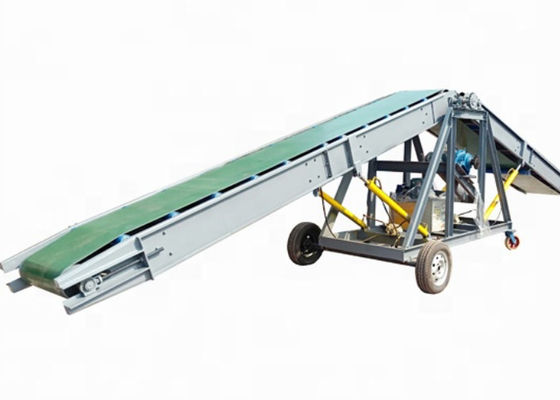

| 1. ملح تغذية قادوس | 10. خزان المحلول الملحي | 19. الحزام الناقل |

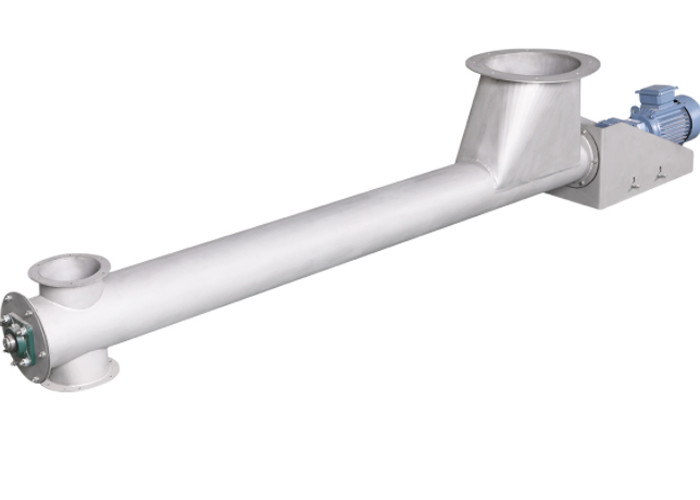

| 2. ناقل برغي مقنن | 11. مثخن | 20. أكياس الخياطة |
| 3. آلة الحزام Pikcing | 12. أجهزة الطرد المركزي | 21. مقياس إلكتروني LCD |
| 4. فاصل إزالة الكي | 13. ناقل برغي | 22. سلسلة صر موقد الانفجار الساخن بالفحم |

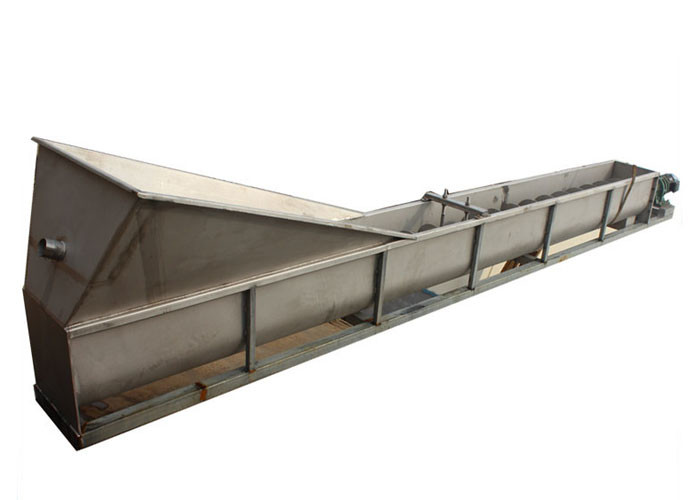

| 5. برغي غسالة | 14. آلة إضافة اليود | 23. آلة تصريف الخبث |
| 6. لفة كسارة | 15. اهتزاز سرير مميعة مجفف | 24. ناقل الفحم |
| 7. إهتياج وحسر الملح | 16. جهاز شفط الغبار | 25. خزانة تحكم كهربائية |
| 8. مضخة الطين | 17. رذاذ الغسالة | 26. آلة التعبئة والتغليف |
| 9. تحريك الخزان | 18. مصعد دلو | إلخ. |
عملية تكرير الملح
(أ) تغذية الملح الخام (ب) غسل الملح وطحنه (ج) جرعات المواد المضافة والطلاء (د) الطرد المركزي (هـ) التجفيف (و) التحجيم والتكييف (ز) التعبئة (ح) إعادة تدوير المحلول الملحي
أ) يتم تغذية الملح الخام إلى قادوس الملح الخام من حظيرة الماشية أو يتم تفريغه مباشرة من شاحنة قلابة.يوجد أسفل هذا القادوس ترتيب تغذية.هذا المغذي يغذي المواد إلى ناقل.يحتوي هذا الناقل على فواصل مغناطيسية في نقاط التغذية والتفريغ لإزالة قطع الحديد مثل المسامير والصواميل والمسامير وغيرها من الحطام المغناطيسي.يقوم الناقل بتفريغ الملح الخام إلى قادوس التغذية للمطحنة الرطبة.
ب) شبكات المطحنة الرطبة والتحكم في حجم المنتج وأيضًا يزيل الشوائب القابلة للذوبان الموجودة في بلورات الملح الخام.في هذه العملية يتم طحن الملح الخام مع محلول ملحي لتحقيق النتائج المرجوة.ملاط الملح من الطاحونة الرطبة يسقط بالجاذبية في خزان الملاط أدناه.في خزان الطين يضاف المزيد من المحلول الملحي لإجراء التصفية الأولية.يتم نقل الفائض من خزان الطين إلى أحواض الترسيب.يتم ضخ ملاط الملح في خزان الغسيل من أجل التصفية الرئيسية.يتم أخذ المحلول الملحي الفائض من خزان الغسيل في مصفاة لتنقية وإعادة تدويره مرة أخرى في النظام.
ج) يتم ضخ ملاط الملح من خزان الغسيل إلى مغلظة حيث يتم تكييف الملاط لأجهزة الطرد المركزي.هذا كخزان ثنائي الغرض يحمل أيضًا التصفية الثانوية بالإضافة إلى تكثيف ملاط الملح.ثم يتم تغذية هذا الملاط إلى جهاز الطرد المركزي.يتم أخذ كعكة الملح من جهاز الطرد المركزي بواسطة مغذي لولبي ويتم تفريغ المحلول الأم في خزان الطين أدناه ،
د) كعكة الملح التي يتم تفريغها في وحدة التغذية اللولبية مغموسة باليود وعامل تكتل مضاف آخر قبل نقلها إلى مجفف طبقة السوائل.
هـ) مجفف المائع هو خيار مقبول دوليًا لتجفيف كعكة الملح.إنه نظام متكامل يتضمن قسمين للتدفئة والتبريد اللاحق للمنتج.يتم نفخ الهواء الساخن بمساعدة المروحة في طبقة الملح لتحقيق الجفاف المطلوب للمنتج النهائي.يتم نفخ الهواء المحيط في قسم التبريد لتبريد الحرارة ويمكن تعبئتها في أكياس ومختومة.يُنقل الملح من مخرج المجفف عبر مصعد دلو للتحجيم والتكييف.

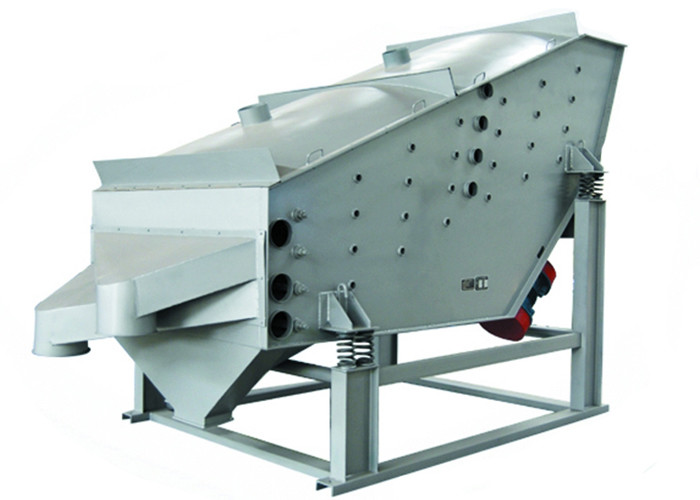

و) يتم تغذية الملح الجاف من مصعد الدلو إلى غربال جيروسكوبي.يتم إرسال الحجم الكبير من الشاشة إلى مطحنة جافة (مطحنة الدبوس) لإعادة الطحن.يتم تغذية المنتج ذي الحجم إلى الخلاط من أجل التكييف لجعله يتدفق بحرية أو خصائص تركيبة قد تكون مطلوبة.يتم إرسال الإخراج من المطحنة الجافة إلى الشاشة لتجنب أي اختلاط كبير الحجم مع المنتج النهائي.
ز) يتم تخزين المنتج النهائي من الخلاط في صومعة.تغذي هذه الصوامع آلات التعبئة لتعبئة المنتج النهائي لتعبئة الإنتاج 1 كجم.إلى 50 كجم.التعبئة السائبة كما قد تكون مطلوبة.
ح) محلول ملحي نقي يفيض من المصفي يتم نقله إلى خزان المحلول الملحي.يتم تفريغ الحمأة التي تستقر في جهاز التصفية في خزان الترسيب.يتم ضخ المحلول الملحي من خزان المحلول الملحي في رأس المحلول الملحي.يوزع رأس المحلول الملحي هذا المحلول الملحي بمعدلات محددة مسبقًا إلى خزانات مختلفة.يتم استرجاع المحلول الملحي من حوض الترسيب وضخه بواسطة مضخة نقل مرة أخرى إلى العملية.يتم التخلص من الحمأة التي تترسب في قاع البركة والتخلص منها في أحواض الملح أو أي موقع آخر معتمد.

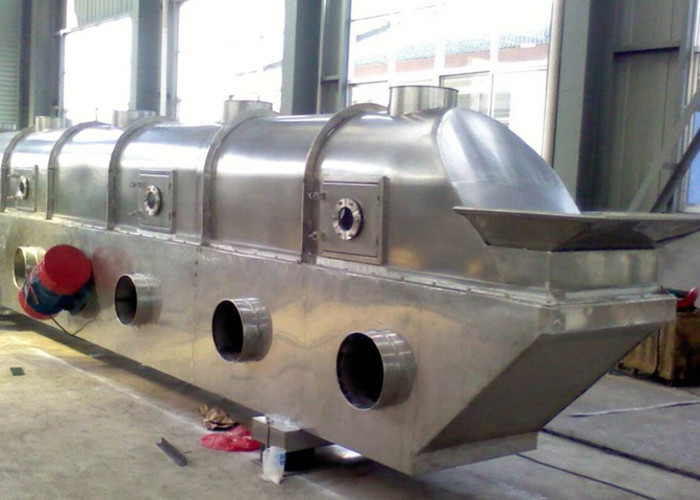

المعدات الرئيسية - الاهتزاز المميعة مجفف السرير المميعة
يتم تشغيل مجفف السرير المميع الاهتزازي من سلسلة HP بواسطة قوة الاهتزاز الناتجة عن محرك الاهتزاز.المادة في اتجاه معين تحت تأثير قوة القفز للأمام ، وفي نفس الوقت ، يتم تهوية الهواء الساخن من القماش من نوع السرير في حالة مميعة من المادة ، وجزيئات المواد التي تلامس الهواء الساخن تمامًا ، والحرارة الشديدة ونقل الكتلة العملية ، الكفاءة الحرارية العالية ، التجويف في حالة الضغط السلبي ، يتم استنفاد الهواء الرطب من مروحة السحب المستحثة ، يتم استنفاد المواد الجافة من تخطيط المنفذ ، وذلك لتحقيق التأثير المثالي.تستخدم هذه الآلة على نطاق واسع في صناعة الملح للمواد المسحوقة والحبيبية مثل عملية التجفيف والتبريد والترطيب.
تهتز مجفف السرير المميعة تخصيص
| نموذج | منطقة السرير المميعة (م × م) | إشارة تبخر الماء (كجم / ساعة) | القوة المصنفة (كيلوواط) |
| HP - 3 × 4.5 | 0.3 × 4.5 | 40-70 | 1.5 × 2 |
| HP - 4 × 4.5 | 0.4 × 4.5 | 65 - 100 | 2.2 × 2 |
| HP - 6 × 4.5 | 0.6 × 4.5 | 80 - 130 | 2.2 × 2 |
| HP - 6 × 6.0 | 0.6 × 6.0 | 120 - 180 | 3.0 × 2 |
| HP - 6 × 7.5 | 0.6 × 7.5 | 150 - 220 | 3.7 × 2 |
| HP - 9 × 6.0 | 0.9 × 6.0 | 160 - 280 | 3.7 × 2 |
| HP - 9 × 7.5 | 0.9 × 7.5 | 180 - 300 | 3.7 × 2 |
| HP - 12 × 7.5 | 1.2 × 7.5 | 300 - 400 | 5.5 × 2 |
| HP - 15 × 7.5 | 1.5 × 7.5 | 350 - 580 | 7.5 × 2 |
مخطط تدفق إنتاج الملح
منشأة إنتاج العميل
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
