مبخر MVR متعدد التأثيرات موفر للطاقة لتبخير وتبلور كبريتات الصوديوم
ما هو نظام MEE (التبخر متعدد التأثيرات)؟
نظام المبخر متعدد التأثيرات هو نظام يتم فيه توصيل مبخرات متعددة التأثير أحادي التأثير في سلسلة لتحقيق التبخر المستمر.نظرًا لأن التبخر هو عملية تستهلك كمية كبيرة من البخار لتوليد بخار ثانوي ، من أجل الاستفادة الكاملة من الحرارة المهدرة للبخار ، يتم إدخال البخار الثانوي السابق بشكل عام في التأثير التالي كمصدر للحرارة.هذا يزيد من كفاءة استخدام الطاقة مع ضمان التبخر.
يعتمد اختيار عدد مراحل المبخر متعدد التأثيرات على عوامل مختلفة مثل خصائص المواد المحددة ، وتركيز المواد الواردة والصادرة ، ودرجة الحرارة ، وتكلفة استهلاك الطاقة.بشكل عام ، ينتج عن المزيد من المراحل استهلاك أقل للبخار.نحن ملتزمون أيضًا بتوفير مبخرات متعددة التأثيرات وحلول مناسبة للمواد المختلفة.
عملية المواد
(1) يتم تسليم المواد الخام إلى جهاز التسخين الأولي الأمامي عن طريق مضخة التغذية من خلال مقياس التدفق الكهرومغناطيسي ، ثم تدخل الجزء العلوي من سخان التأثير الأساسي من خلال موزع السائل لتبخير وتركيز الفيلم المتساقط الأولي ؛
(2) يتم نقل السائل المركز ذو التأثير الأول إلى الموزع العلوي لسخان التأثير الثاني بواسطة مضخة تدوير المواد السفلية ذات التأثير الأول لتركيز تبخر الغشاء الساقط الثانوي.
(3) يتم نقل السائل المركز ذو التأثير الثاني إلى الموزع العلوي لسخان التأثير الثالث بواسطة مضخة تدوير المواد السفلية ذات التأثير الثاني للمرات الثالثة من تركيز تبخر الغشاء الساقط ؛
(4) تفريغ سائل مركّز للتأثير الثالث ، وفقًا للكشف عبر الإنترنت عن مقياس كثافة السوائل ، والكشف في الوقت الفعلي عن تركيز المواد ، إذا وصل تركيز المواد إلى المتطلبات المحددة ، فسيتم ربطه بصمام التفريغ لفتح صمام التفريغ و نقل المواد إلى خزان المنتج النهائي ، وإلا فإنه سيفتح صمام تدوير المواد لإعادة تدوير المواد إلى المبخر مرة أخرى لإعادة التبخر.
عملية البخار
يدخل البخار الخام إلى سخان التأثير الأساسي لتركيز التبخر بالتسخين: البخار الثانوي الناتج عن التأثير الأساسي يسخن التأثير الثانوي ، وما إلى ذلك.يدخل البخار الثانوي الناتج عن التأثير الثالث إلى المكثف النهائي لتبريد التكثيف ، ويتم تفريغ الماء المتكثف بواسطة مضخة التكثيف.
عملية التكثيف
الماء المتكثف الناتج عن التأثير الأولي للتسخين المسبق للمواد من خلال أنبوب نقل المياه في الجزء السفلي من الغلاف ، لتوفير استهلاك البخار الخام ؛
يتم تصريف المياه المتكثفة الناتجة عن التأثير الثانوي والثالث بواسطة مضخة التكثيف ، وقد وصل التفريغ إلى الصفر تلوث.يتم توصيل الغاز غير المتكثف بالمكثف النهائي بواسطة أنبوب الغاز غير المتكثف ويتم تفريغه بواسطة مضخة التفريغ.
صفة مميزة
1. قدرة التبخر: من 500Kg / h إلى 80T / h
2. مادة: (ستينلسّ ستيل) 304 أو (ستينلسّ ستيل) (316 ل)؛
3. عملية مغلقة بالكامل ، تبخر بدرجة حرارة منخفضة وسريعة.
4. الأنابيب الداخلية عبارة عن أنابيب صحية غير ملحومة لتلميع المرايا ، لذلك ليس من السهل لصق المواد على الأنابيب.سهل التنظيف.
5. استهلاك بخار منخفض: 1kg بخار يمكن أن يتبخر 3.5-4 kg ماء.
6. درجة حرارة تبخر منخفضة: يمكن استنشاق جزء من البخار الثانوي إلى سخان أحادي التأثير من خلال مضخة الضغط الساخن من نوع الرش.هذا من شأنه الاستفادة الكاملة من الحرارة ودرجة حرارة التبخر منخفضة.
7. نسبة التركيز الكبيرة: اعتماد تبخر الفيلم المتساقط ، مما يجعل المادة السائلة ذات اللزوجة الأكبر سهلة التدفق والتبخر ، يصعب قياسها ، وقت تركيز قصير ، يمكن أن تصل نسبة التركيز إلى 1: 5.
8. يمكن لهذه المعدات أن تحقق الإنتاج الأوتوماتيكي ، وإدارة النظام الفكري ، والتي تتوافق مع معيار GMP.
9. يمكن تصميمها في عمليات تكنولوجية مختلفة وفقًا للخصائص المختلفة للمواد ومتطلبات المستخدمين المختلفة.
مواصفات المبخر ذو التأثير الثلاثي النموذجي والمعلمات التقنية:
|
معامل/ تحديد |
إتش بي 3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
تبخر السعة (كجم / ساعة) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
استهلاك بخار خام (كجم / ساعة) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
درجة الفراغ من كل تأثير |
أولا تأثير |
0 | |||||||||
|
ثانية تأثير |
448 | ||||||||||
| (مم زئبق) |
ثالث تأثير |
640 | |||||||||
|
درجة حرارة التبخر كل تأثير |
أولا تأثير |
99 | |||||||||
|
ثانية تأثير |
76 | ||||||||||
|
ثالث تأثير |
53 | ||||||||||
|
ضغط البخار لـ التبخر (MPa) |
0.6-1.0 (الضغط المطلق) | ||||||||||
| المحتوى الصلب في العلف (％) | 6-7 (مثال لب الذرة) | ||||||||||
| منفذ المحتوى الصلب (％) | 42-48 (مثال لب الذرة) | ||||||||||
مخطط مبدأ العمل

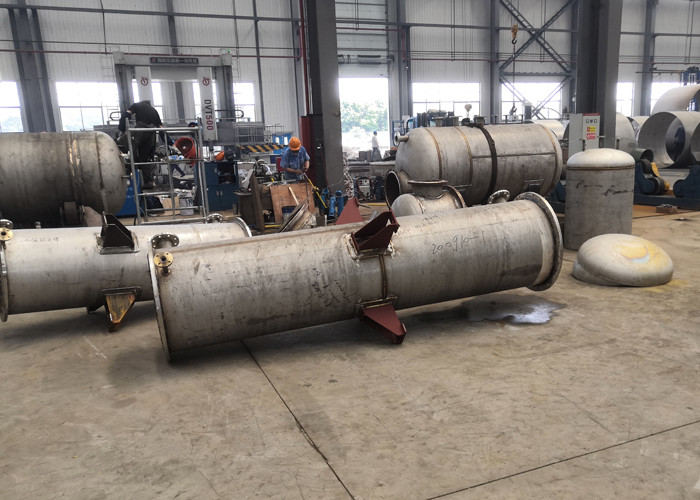

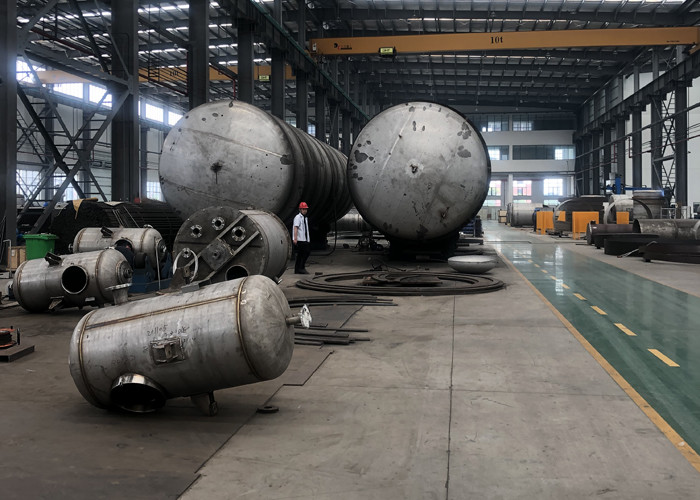

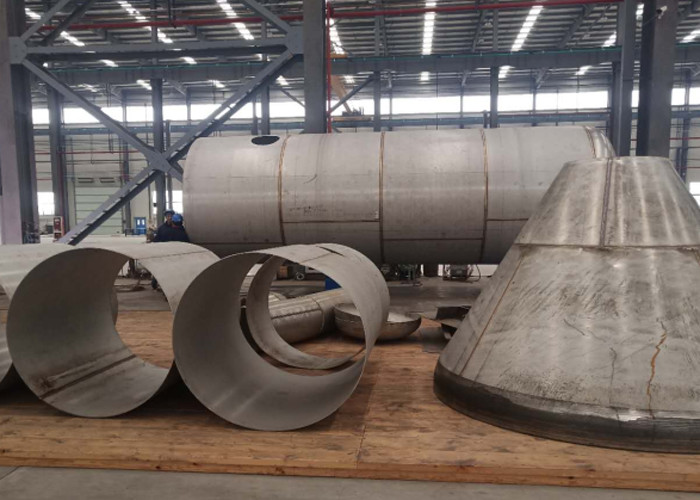

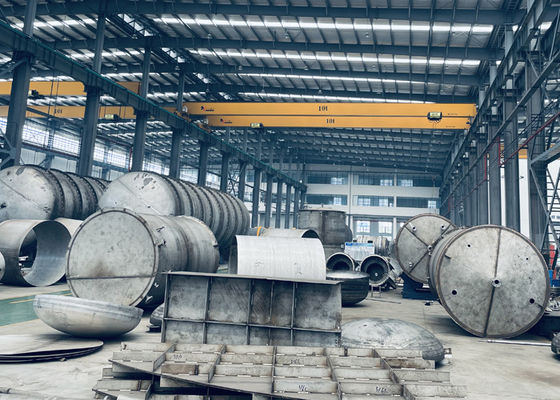

موقع منشأة العميل
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
