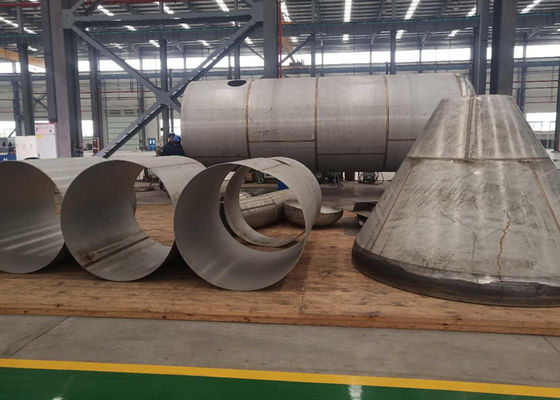

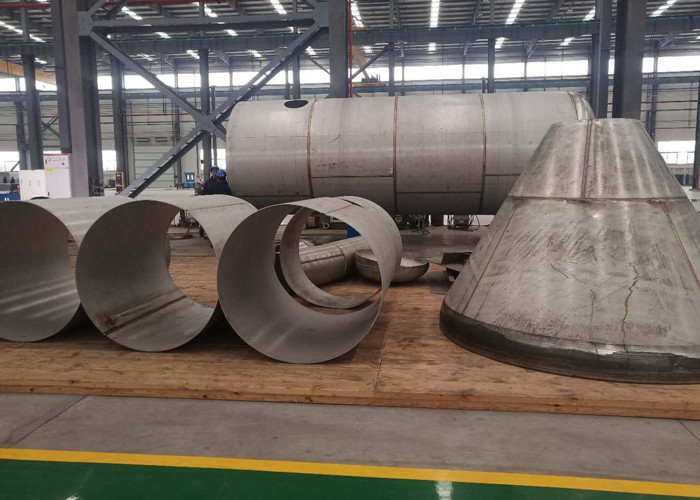

نظام توفير استهلاك الطاقة Ti MVR لتبلور كلوريد الصوديوم بالتبخير
إن نظام تبخير و تبلور Ti MVR (التيتانيوم) مصمم خصيصًا لملح الطعام والملح الصناعي. من خلال إعادة ضغط الحرارة الكامنة وإعادة استخدامها ميكانيكيًا، فإنه يقلل من استهلاك الطاقة المحدد والطلب على البخار النقي مع توفير جودة بلورية متسقة وتوزيع حجم ضيق.
- توفير كبير في الطاقة: مدفوعة بالكهرباء بشكل أساسي؛ يستخدم البخار النقي بشكل أساسي عند بدء التشغيل أو للتشذيب في ظل الظروف القاسية
- مقاومة التآكل الكلوريدي: يقلل التيتانيوم (Gr.2/Gr.12) على أجزاء نقل الحرارة والضغط الحرجة من التآكل والتآكل الشقوقي
- جودة بلورية متسقة: ينتج التحكم في التشبع الفائق ووقت الإقامة بلورات كلوريد الصوديوم موحدة
- حملات طويلة: يعمل التصميم الصحي و التنظيف في مكانه (CIP) على تقصير وقت التوقف وإطالة فترات نظافة المبادلات الحرارية
لماذا Ti MVR لتبلور كلوريد الصوديوم؟
يعمل MVR على ضغط البخار الثانوي إلى درجة حرارة أعلى ويعيد استخدامه كوسيط تسخين، مما يقلل بشكل كبير من الطاقة لكل وحدة من الماء المتبخر. تعمل مقاومة التيتانيوم الفائقة لوسائط الكلوريد في درجات الحرارة المرتفعة على الحد من فقدان الكفاءة الناتج عن التلوث/التآكل وتعطيل غير المخطط له.
مؤشر الأداء الرئيسي للطاقة
استهلاك الطاقة النموذجي ≈ 15-35 كيلو واط ساعة لكل طن من الماء المتبخر (يعتمد على نسبة الضغط، و ΔT ومنطقة نقل الحرارة). يتم تقليل حمل مياه التبريد والمرجل بشكل كبير.
جودة البلورات
يحافظ المكثف ذو الدوران القسري (FC) على معاملات نقل الحرارة وكثافة الملاط المستقرة، مما ينتج توزيعًا ضيقًا لحجم الجسيمات (جزء ملح الطعام).
موثوقية المواد
حزم أنابيب التيتانيوم / مبادلات الألواح المكسوة بالتيتانيوم في الخدمة الحرجة؛ يمكن استخدام الفولاذ المقاوم للصدأ المزدوج للإطارات الهيكلية لتحسين التكلفة.

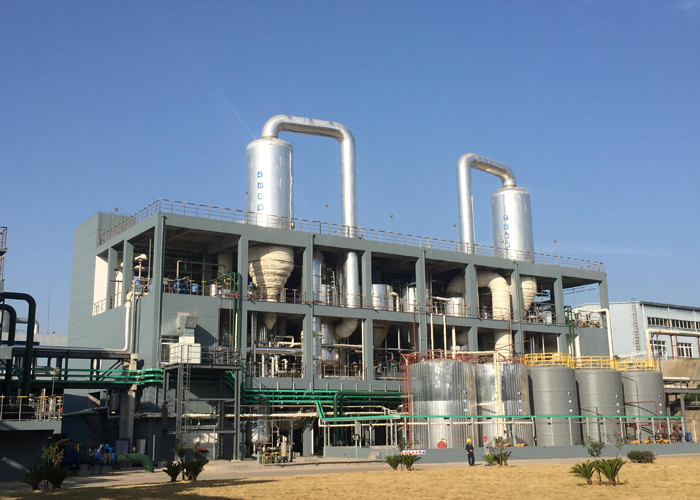

تدفق العملية (تبخير و تبلور كلوريد الصوديوم)
- تحضير المحلول الملحي وتنقيته: الذوبان -> التليين (إزالة Ca/Mg) -> التخثر/التوضيح -> ترشيح التلميع لتقليل المواد غير القابلة للذوبان والصلابة
- التسخين المسبق وإزالة الهواء: يعمل على استقرار قوة الدفع وتقليل التآكل/الرغوة
- تبخير و تبلور الدوران القسري MVR: يعود البخار المضغوط إلى جانب الغلاف؛ يتحكم التشبع الفائق وكثافة الملاط في التنوية/النمو
- فصل السائل الصلب: تزيل أجهزة الطرد المركزي من نوع المقشر أو الضاغط السائل الأم؛ يعيد السائل الأم التدوير لزيادة العائد الإجمالي
- التجفيف والتصنيف: التجفيف بالاهتزاز/السرير المميع -> الفحص -> التلميع للوصول إلى نطاقات الحجم المستهدفة
- اليود والوقاية من التكتل: الجرعات والخلط في الخط لتلبية اللوائح المحلية
- التعبئة: 1 كجم للبيع بالتجزئة إلى أكياس أو كميات كبيرة 25-50 كجم؛ الكشف عن المعادن والتحكم في الوزن

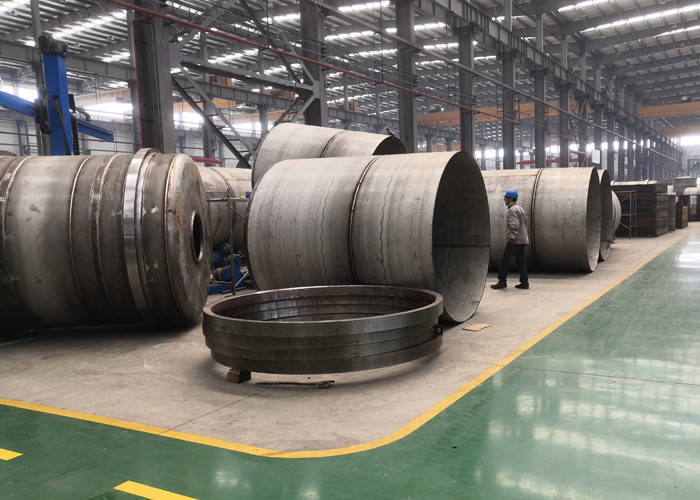

المعدات الأساسية

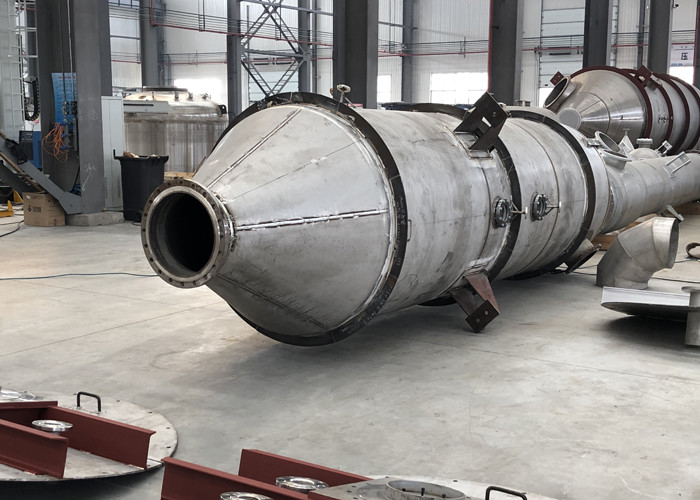

- مبادلات حرارة من نوع الغلاف والأنبوب Ti / مبادلات ألواح مكسوة بالتيتانيوم ومكثف ذو دوران قسري
- ضاغط عالي السرعة بالطرد المركزي/التوربو أو ضاغط Roots (يتم اختياره حسب نسبة الضغط والواجب)
- فاصل البخار والسائل، والسخان الرئيسي، والسخان المسبق، والمكثف، ونظام التفريغ
- زلاقة تنقية المحلول الملحي (الذوبان، والتليين، والتوضيح، والترشيح)
- جهاز طرد مركزي من نوع المقشر/الضاغط، ومجفف السرير المميع/الاهتزازي ونظام الفحص
- اليود في الخط / جرعات ومزج مضاد للتكتل
- الأجهزة: T/P/التدفق/التوصيلية/المستوى؛ PLC/HMI مع المؤرخ
- زلاقة CIP مع الإجراءات والسجلات التي تم التحقق من صحتها
مدخلات الأداء والتحجيم
البيانات المطلوبة: تكوين المحلول الملحي (كلوريد الصوديوم، Ca/Mg، الكبريتات/السيليكات، المواد غير القابلة للذوبان)، درجة وحجم كلوريد الصوديوم المستهدف، و ΔT المسموح به، و BPE، ومنحنى اللزوجة ودرجة الحرارة، وميل التحجيم، والمرافق المتاحة وساعات التشغيل السنوية.
| المعلمة |
القيمة/النطاق النموذجية* |
| كلوريد الصوديوم (على أساس جاف) |
≥ 99.2% (حتى ≈99.7% مع التنقية المحسنة) |
| رطوبة المنتج |
≤ 0.2% (يعتمد على الدرجة) |
| نطاقات حجم البلورات |
ناعم 0.2-0.5 مم؛ طاولة 0.5-1.2 مم؛ خشن 1.2-2.5 مم |
| سعة الخط (الملح النهائي) |
5-500 طن/يوم (معياري، متعدد القطارات) |
| الطاقة (MVR) |
≈ 15-35 كيلو واط ساعة لكل طن من الماء المتبخر |
| فاصل CIP |
≥ 10-20 يومًا (يعتمد على التغذية واستراتيجية التشغيل) |
| المواد الأساسية |
Ti Gr.2/Gr.12 للأسطح المبللة الحرجة؛ الفولاذ المقاوم للصدأ المزدوج للدعم الهيكلي |
*يعتمد الأداء الفعلي على كفاءة التنقية، ونسبة ضغط الضاغط، ومنطقة نقل الحرارة، واستراتيجية التشغيل.
الضاغط وتحسين الطاقة
- الطرد المركزي/التوربو عالي السرعة: كفاءة عالية؛ قم بإقرانه بـ VFD والتحكم في منع الاندفاع للواجبات المتوسطة/الكبيرة
- Roots: بناء بسيط؛ مناسب للأحمال الصغيرة/المتوسطة والتحديثات المرحلية
- قطارات متوازية: التكرار والمرونة؛ المرحلة قيد التشغيل/الإيقاف لتقليل الطاقة المحددة
MVR مقابل MEE مقابل TVR (لتبلور كلوريد الصوديوم)
| المعيار |
نظام Ti MVR |
متعدد التأثير (MEE) |
TVR |
| الاعتماد على البخار النقي |
منخفض جدًا (معظمها كهربائي) |
متوسط-مرتفع |
متوسط |
| استخدام الطاقة المحدد |
منخفض (إعادة استخدام الحرارة الكامنة) |
متوسط (مطلوب المزيد من التأثيرات) |
متوسط |
| مقاومة التآكل / عمر الخدمة |
عالية (Ti على الأجزاء الحرجة) |
متوسط (مقايضات 316L/المزدوجة) |
متوسط |
| التحكم في حجم البلورات |
ممتاز (FC + ΔT مستقر) |
جيد |
جيد |
| البدء/الإيقاف واتباع الحمل |
ممتاز |
جيد |
جيد |
| إجمالي تكلفة الملكية |
متوسط-مرتفع (فترة استرداد أقصر) |
متوسط |
متوسط |
واجب العينة (لمحادثات المبيعات)
المحلول الملحي: كلوريد الصوديوم النقي 24-26% وزني -> الهدف: درجة ملح الطعام 0.5-1.2 مم.
القطار: تبلور FC MVR لسطح التسخين Ti + جهاز طرد مركزي من نوع المقشر/الضاغط + تجفيف السرير المميع + الفحص + اليود في الخط + التعبئة.
النقاط الرئيسية: بخار نقي منخفض جدًا ومياه تبريد، وإعادة تدوير سائل أم مستقر، وتشغيل حملات طويلة، وجودة بلورية متسقة.
ملاحظة: مثال عام فقط. يجب التحقق من صحة التصميم النهائي عن طريق بيانات المختبر وتوازن الحرارة/الكتلة الكامل.
الجودة والامتثال
- معايير أوعية الضغط واللحام ASME/PED
- تصميم صحي لأسطح ملامسة للمنتج، وقابلية كاملة للتصريف، والتحكم في الساق الميتة
- التحقق من صحة CIP/SIP مع إمكانية تتبع المواد بالكامل
- التحكم في الغبار للتجفيف/المناولة، والامتثال الاختياري لـ ATEX
الأسئلة الشائعة
لماذا تختار التيتانيوم بدلاً من 316L؟
في محاليل الكلوريد في درجات الحرارة المرتفعة، يوفر التيتانيوم مقاومة فائقة للتآكل/التآكل الشقوقي، مما يقلل من تدهور نقل الحرارة ووقت التوقف غير المخطط له.
ما هو استهلاك الطاقة الذي يمكن تحقيقه؟
عادةً ما تشهد أنظمة MVR المصممة جيدًا 15 -35 كيلو واط ساعة لكل طن من الماء المتبخر; تعتمد النتائج الفعلية على نسبة الضغط، و ΔT، ومنطقة نقل الحرارة واستراتيجية التشغيل.
كيف تدير التحجيم وتكرار CIP؟
يعمل التليين/التوضيح/الترشيح الأمامي على خفض أسلاف المقياس؛ أثناء التشغيل، قم بتحسين السرعة و ΔT؛ يستعيد CIP الدوري كفاءة نقل الحرارة ويطيل مدة التشغيل.
هل يمكن إنتاج درجات متعددة الأحجام؟
نعم - يمكن أن يوفر التجفيف بالإضافة إلى الفحص نطاقات ناعمة/طاولة/خشنة، مع التعبئة من البيع بالتجزئة الصغيرة إلى الكميات الكبيرة.
