خط إنتاج الملح CE 12T/H كريستالية تبخير MVR كلوريد الصوديوم
الوصف
مجموعة معدات مصفاة الملح البحري والملح البحري تشمل: مصعد الفولاذ المقاوم للصدأ، خلاط، ناقل، كسارة، غسالة الملح، آلة اليود، جهاز الطرد المركزي والجفاف، جهاز إزالة الغبار،آلة التعبئة وغيرها.
بالنسبة لقدرة خط الإنتاج، يمكننا أن ننتج بناءً على متطلبات العملاء. القدرة 3-30 طن / ساعة.
مواصفاتأجهزة الطرد المركزي ذات المرحلة الثانية
| المعدات | أجهزة الطرد المركزي ذات المرحلة الثانية | |||
| المواصفات | طرد مركزي HP | كمية | مجموعة | |
| المعلمات التقنية | ||||
| 1 | قطر السلة | 560/630 ملم | ||
| 2 | سرعة تدوير السلة (ماكس) | 1360 دورة في الدقيقة | ||
| 3 | ضربة آلية الدفع | 70-80 مرة/دقيقة | ||
| 4 | عامل الفصل | 570-642 | ||
| 5 | المحرك الرئيسي | المواصفات / القوة | 55 كيلوواط | |
| نوع المنشأة | الأفقية | |||
| فئة الحماية | IP54/F1 | |||
| إمدادات الطاقة | 3-المرحلة التيار المتردد، مخصصة | |||
| 6 | محرك مضخة الزيت | المواصفات / القوة | 30 كيلوواط | |
| نوع المنشأة | الأفقية | |||
| فئة الحماية | IP54/F1 | |||
| إمدادات الطاقة | 3-المرحلة التيار المتردد، مخصصة | |||
| 7 | مضخة الزيت | المواصفات | NB5D140F | |
| التدفق الخارجي | 140 مل/دورة | |||
| ضغط أقصى | 8 مبا | |||
| 8 | البعد | 3127mm × 1700mm × 1955mm | ||
| 9 | الوزن | 4860 كجم | ||
| 10 | نوع القشرة | مفتوحة | ||
| 11 | الناتج | ~ 25 طن/ساعة | ||
| 12 | محتوى الرطوبة بعد الفصل | < 4% | ||
عملية تنقية الملح
(أ) تغذية الملح الخام (ب) غسل الملح والطحن (ج) جرعة المواد الإضافية والطلاء (د) الطرد المركزي (ه) التجفيف (ف) التحديد والتكيف (ج) التعبئة (ه) إعادة تدوير محلول المالح
أ) يتم إمداد الملح الخام إلى محطة ملح الخام من الحديقة أو يتم تفريغها مباشرة من المكب. تحت هذه المحطة يوجد ترتيب تغذية. هذا المغذّي يطعم المواد إلى ناقل.هذا الناقل لديه منفصلات مغناطيسية في نقاط التغذية والتفريغ لإزالة قطع الحديد مثل المساميرالمكسرات والمسامير وغيرها من الحطام المغناطيسي. يفرج الناقل عن الملح الخام إلى حمولة تغذية الطاحونة الرطبة.
ب) مطحنة الرطب الشبكات والسيطرة على حجم المنتج ويقوم أيضا بإزالة القابلة للذوبان عالقة في الشوائب الحبيبية الموجودة في بلورات الملح الخام.في هذه العملية يتم طحن الملح الخام مع المالح للحصول على النتائج المرجوةيقع خليط الملح من الطاحونة الرطبة عن طريق الجاذبية إلى خزان خليط أسفل. في خزان الخليط يتم إضافة المزيد من المالح لتنفيذ التحليل الأولي.يتم نقل التدفق الزائد من خزان السماد إلى برك التراكميتم ضخ خليط الملح إلى خزان الغسيل لتحليل الرئيسي. ويتم أخذ المالح الممتلئ من خزان الغسيل إلى جهاز تصفية ليتم تنقيته وإعادة تدويره مرة أخرى في النظام.
ج) يتم ضخ خليط الملح من خزان الغسيل إلى مكثف حيث يتم تكييف الخليط للطرد المركزي.هذا كخزان مزدوج الغرض الذي يحمل أيضًا إيضاحنا الثانوي بالإضافة إلى سماكة سمك الملحثم يتم إمداد هذه السمادة إلى جهاز الطرد المركزي. يتم أخذ كعكة الملح من جهاز الطرد المركزي بواسطة جهاز تغذية بمسمار ويتم تفريغ السائل الأم إلى خزان السماد أدناه ،
(د) يتم تناول كعكة الملح التي يتم تفريغها في جهاز تغذية المسمار باليود وغيرها من المواد المضافة لمكافحة التجميد قبل نقلها إلى مجفف السرير السائل.
e) جاف السرير السائل هو خيار مقبول دولياً لتجفيف كعكة الملح. إنه نظام متكامل يتضمن قسمين لتسخين المنتج وتبريده لاحقًا.يتم نفخ الهواء الساخن بمساعدة المروحة في سرير الملح لتحقيق الجفاف المطلوب للمنتج النهائييتم نفخ الهواء المحيطي في قسم التبريد لتبريد الساخن قد يتم تعبئته في أكياس ومختومة. يتم حمل الملح من منفذ المجفف من خلال مصعد دلو للحجم والتكييف.
ف) يتم إمداد الملح الجاف من مصعد الدلو بشاشة الجيرو. يتم إرسال حجم أكبر من الشاشة إلى مطحنة جافة (طاحونة الدبوس) لإعادة الطحن.يتم تغذية المنتج الحجم إلى الخلاط للتكييف لجعله يتدفق بحرية أو iإعطاء خصائص وتكوين التي قد تكون مطلوبةيتم إرسال الناتج من الطاحونة الجافة مرة أخرى إلى الشاشة لتجنب أي خلط من حجم كبير مع المنتج النهائي.
G) يتم تخزين المنتج النهائي من الخلاط في صومعة. هذه الصومعات تغذي آلات التعبئة لتعبئة المنتج النهائي لتعبئة الإنتاج 1 كجم إلى 50 كجم. التعبئة السائبة حسب الحاجة.
(هـ) يتم نقل المالح الصافي الذي يتدفق من الموضح إلى خزان المالح. يتم تفريغ الوحل الذي يتراكم في الموضح إلى خزان التراجع.يتم ضخ المالح من خزان المالح إلى رأس المالح. يوزع هذا الرأس المالح بمعدلات محددة مسبقاً إلى مختلف الخزانات. يتم استرداد المالح المسال من بركة الاستقرار ويتم ضخها بواسطة مضخة نقل مرة أخرى في العملية.يتم تخليص الوحل الذي يتراكم في قاع البركة والتخلص منه إلى حوض الملح أو أي موقع آخر معتمد.
ميزة خط معداتنا:
منتج الملح المكرر عالية الجودة لديه نقاء عال، مظهر لامع، سيولة حرة جيدة ومحتوى يود مستقرة.
خسارة منخفضة، فقدان NaCl أقل من 10%.
انخفاض استهلاك الطاقة والاستثمار.
المعدات لديها عمر خدمة طويل، سهلة التشغيل والصيانة.
موقع الملح الخام

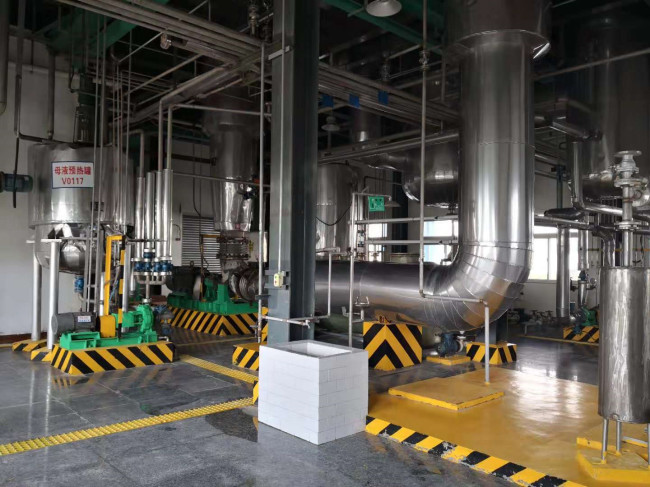

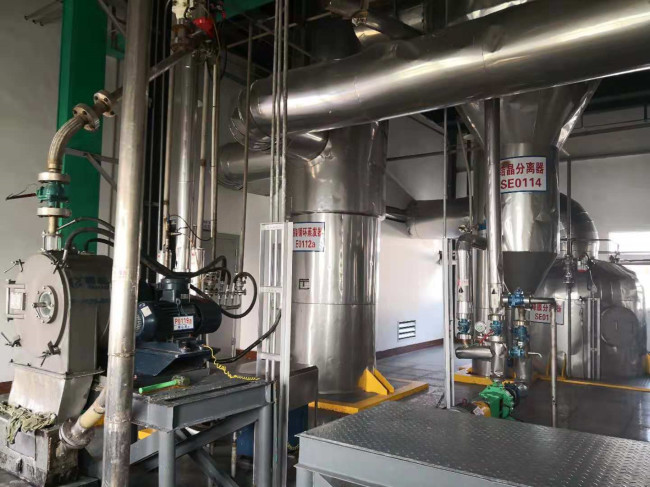

منشأة إنتاج العميل
