معدات التبلور الفراغية لمياه الصرف الصحي
التبخر المتعدد التأثير
نتائج متعددة واحدة من التقنيات الأكثر استخدامًا لتركيز المحلولات المائية لا تزال التبخر.
كمية التأثيرات لها تأثير كبير على مدى كفاءة نظام التبخر من الناحية الاقتصادية.
يمكننا تحسين كفاءة نظام التبخر عن طريق زيادة عدد الاصطدامات.
التأثير الذي يتم تغذيته بالبخار الخام هو التأثير الأول لمبخر التأثير المتعدد.
البخار المنتج من التأثير الأولي بمثابة وسيلة التسخين لتأثير لاحق.
ويستخدم TVR أو MVR في التبخرات ذات التأثير المتعدد لاستخدام الأبخرة الميتة.
بالنسبة لجهاز التبخر ، تكون درجة حرارة الغليان القصوى 80 درجة مئوية في المرحلة الأولى و 40 درجة مئوية في المرحلة الأخيرة.
عملية المواد
(1) يتم تسليم المواد الخام إلى المُسخّن الأولي الأمامي بواسطة مضخة التغذية من خلال مقياس التدفق الكهرومغناطيسي،ومن ثم يدخل إلى الجزء العلوي من سخان التأثير الأساسي من خلال موزع السائل للتبخر الأساسي والتركيز على فيلم السقوط;
(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.
(3) للمرة الثالثة من خفض تركيز تبخر الفيلم،المادة تحت تأثير الثاني مضخة الدورة الحرارية ينقل الثاني تأثير السائل المركز إلى الموزع العلوي من التأثير الثالث المدفئة;
(4) التفريغ السائل المركزية التأثير الثاني، وفقا للكشف على الانترنت من هيدرومتر، الكشف في الوقت الحقيقي من تركيز المواد،سيتم توصيلها بمركز التفريغ لفتح مركز التفريغ ونقل المواد إلى خزان المنتج النهائي، إذا كانت تركيز المواد تلبي المتطلبات المحددة، وإلا، فإنه سوف تفتح صمام الدورة المادية لجعل المواد إعادة تدوير في البخار مرة أخرى لإعادة التبخر.
عملية البخار
لتسخين تركيز التبخر ، يتم إدخال بخار خام في سخان التأثير الأساسي. ثم يقوم البخار الثانوي الناتج عن التأثير الأساسي بتسخين التأثير الثانوي ، وهكذا.مضخة المكثف يزيل المياه المكثفة بعد البخار الثانوي الذي ينتج عن العمل الثالث يدخل المكثف النهائي لتبريد المكثف.
عملية التكثيف
الماء المكثف الذي ينتج عن التأثير الأساسي في تسخين المواد من قبل أنبوب نقل المياه في الجزء السفلي من القشرة ، لتوفير استهلاك البخار الخام.
يتم تفريغ المياه المكثفة الناتجة عن التأثير الثانوي والثالث بواسطة مضخة المكثف ، وبلغ التفريغ صفر التلوث.يتم توصيل الغاز غير المكثف إلى المكثف النهائي عن طريق أنبوب الغاز غير المكثف وتفريغها عن طريق مضخة الفراغ.
الخصائص
1قدرة التبخر: من 500 كجم / ساعة إلى 80 طن / ساعة
2المادة: الفولاذ المقاوم للصدأ 304 أو الفولاذ المقاوم للصدأ 316L
3العملية المغلقة الكاملة، والتبخر السريع والمنخفضة درجة الحرارة؛
4. أنابيب الداخل هي أنابيب صحية غير مسمومة للنظافة المرآة، لذلك المواد ليست سهلة لصق على الأنابيب. انها سهلة لتنظيف؛
5استهلاك البخار المنخفض: 1 كجم من البخار يمكن أن تبخر 3.5 إلى 4 كجم من الماء.
6درجة حرارة التبخر المنخفضة: يمكن استنشاق جزء من البخار الثانوي إلى جهاز التدفئة ذو التأثير الواحد من خلال مضخة الضغط الساخن من نوع الرذاذ.هذا سيستفيد بالكامل من الحرارة ودرجة حرارة التبخر منخفضة.
7نسبة التركيز الكبيرة: تبني تبخر الفيلم الساقط، مما يجعل السائل المادي ذو اللزوجة الكبيرة سهلاً في التدفق والتبخر، من الصعب تنسيقه، وقتاً قصيراً في التركيز،نسبة التركيز يمكن أن تصل إلى 1:5.
8هذه المعدات يمكن أن تدرك الإنتاج التلقائي، وإدارة النظام الفكري، والتي تتوافق مع معيار GMP.
9يمكن تصميمها في عملية تكنولوجية مختلفة وفقا للخصائص المختلفة للمواد ومتطلبات المستخدمين المختلفة.
المواصفات المميزة للمبخرات الفيلمية المتساقطة ذات التأثير الثلاثي والمعايير التقنية:
|
المعلم/ المواصفات |
هب-30 | هب-45 | هب-60 | (إتش بي-9)0 | هب - 120 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
التبخر السعة ((kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
استهلاك البخار الخام ((kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
درجة الفراغ كل تأثير |
أولاً التأثير |
0 | |||||||||
|
الثاني التأثير |
448 | ||||||||||
| (mmHg) |
الثالثة التأثير |
640 | |||||||||
|
درجة حرارة التبخر كل تأثير |
أولاً التأثير |
99 | |||||||||
|
الثاني التأثير |
76 | ||||||||||
|
الثالثة التأثير |
53 | ||||||||||
|
ضغط البخار تبخر ((MPa) |
0.6-1.0 ((الضغط المطلق) | ||||||||||
| المحتوى الصلب في العلف ((%) | 6-7 ((مثال لب الذرة)) | ||||||||||
| مخرج المحتوى الصلب ((%) | 42-48 ((مثال لب الذرة)) | ||||||||||
مخطط مبادئ العمل

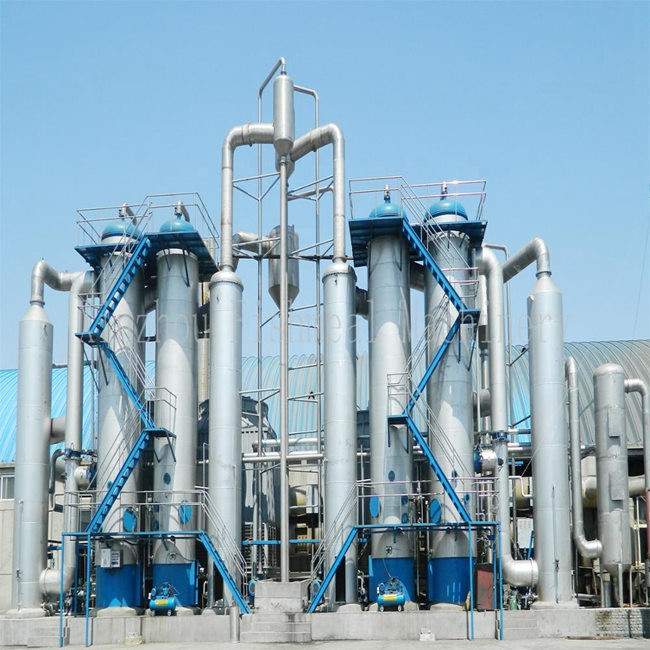

موقع ورشة العمل
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
