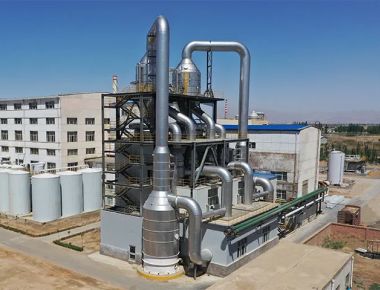

مخرّب MVR لمياه الصرف الصناعي 50 م3/ساعة سعة
| High Light: | مخرّب MVR لعملية التبخر,عملية التبخر MVR Evaporator,زيادة إنتاجية مُبخر MVR |
||
أعد استخدام الحرارة الكامنة عبر إعادة ضغط البخار الميكانيكي لتقليل الطلب على المرافق، واستقرار الجودة، وزيادة إنتاجية التبخير.
- خفض تكاليف التشغيل: تقليل البخار الطازج، وحمل الغلاية، ومياه التبريد
- معدل تبخير أعلى في الحالة المستقرة للحملات الطويلة
- يتعامل مع المواد المغذية الصعبة: عالية الملوحة، لزجة، وعرضة للتقشر
- أتمتة كاملة و CIP تقصير وقت التوقف والتدخلات البشرية
في التبخير، غالبًا ما يتم الموازنة بين الطاقة والسعة القابلة للاستخدام. من خلال ضغط البخار الثانوي وإعادته إلى جانب التسخين، يتيح نظام MVR لنفس الحرارة القيام بمزيد من العمل، وتحقيق التوازن بين استخدام الطاقة، والبصمة، وقابلية التوسع.
- انخفاض OPEX: قلل من البخار الطازج، وحمل الغلاية، ومياه التبريد؛ يتحسن TCO على المدى الطويل.
- إنتاجية أعلى: يحافظ إدخال الحرارة المستقر للضاغط على شدة التبخير وقيم U مرتفعة.
- سهولة التكامل: قم بتوصيله في وحدات التبلور، و ZLD، ووحدات المنبع/المصب مع عدد أقل من التنازلات.
يدخل العلف إلى المبخر ويغلي. يتم ضغط البخار الثانوي المتولد (الطرد المركزي / التوربو عالي السرعة / Roots) إلى ضغط ودرجة حرارة أعلى، ثم يتم توجيهه إلى جانب الغلاف كوسيط تسخين. يتبع فصل البخار/السائل؛ يتم استرداد المكثفات بينما يتم تهوية المواد غير القابلة للتكثف تحت التفريغ. يحافظ CIP الدوري على نظافة الأسطح. يتحكم PLC في معدل التبخير، والتفريغ، والحماية من الاندفاع، وتحسين الطاقة.

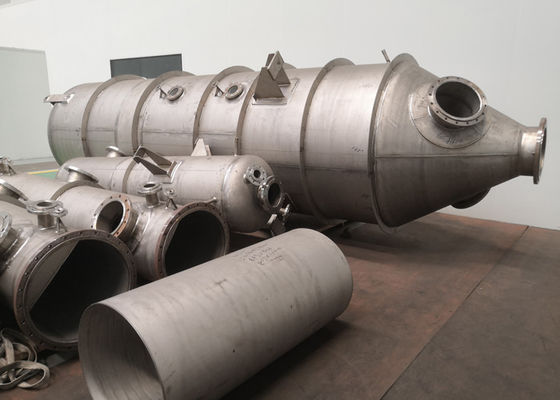

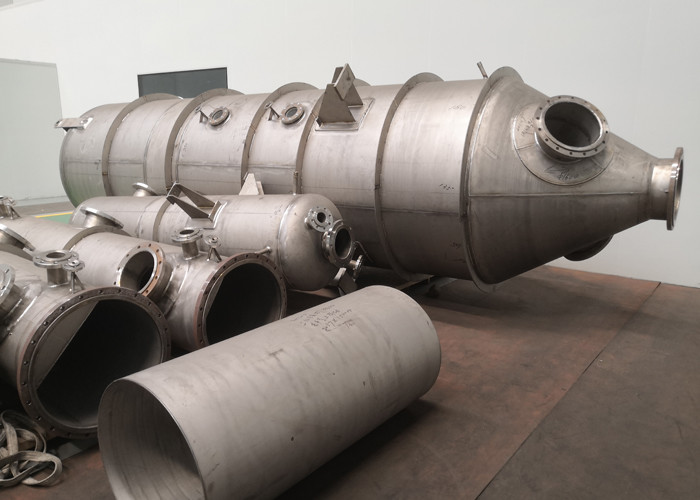

المكونات الرئيسية: جسم المبخر، ضاغط البخار، فاصل البخار والسائل، السخان الرئيسي، السخان المسبق، المكثف، نظام التفريغ، CIP skid، الأجهزة (T/P/flow/conductivity/level)، PLC/HMI/historian.
علاقات الظهر:
- المادة: F = D + C (العلف = البخار + المنتج المركز)
- الحرارة: ارتفاع إنثالبي البخار المضغوط و ΔT عند المبادلة يحد من شدة التبخير العملية
- يجب أن يأخذ التصميم في الاعتبار BPE، واللزوجة، والتقشر، و ΔT المسموح به
المياه العادمة الصناعية / معالجة ZLD المسبقة
ركز التيارات عالية الملح أو المحملة بالمواد العضوية لتقليل عبء المواد الصلبة النهائية.
محلول ملح الليثيوم والمواد الكيميائية
تحكم صارم في خطوات التركيز مع تسليم سلس إلى التبلور.
الألبان والأغذية
تستفيد المنتجات الحساسة للحرارة من ΔT الصغيرة ووقت الإقامة المتحكم فيه.
الأدوية / GMP
مواد صحية، تنظيف معتمد، وسجلات دفعات كاملة.
الصناعات الممثلة التي تخدمها أنظمة تبخير MVR.
توفير مقدمة: معدل التغذية، المواد الصلبة الأولية/المستهدفة، BPE، منحنى اللزوجة-درجة الحرارة، ΔT المسموح به، عامل التقشر، المواد المسببة للتآكل (Cl⁻/F⁻/H₂S)، ساعات التشغيل السنوية، وشروط حدود المرافق.
المواد الشائعة: SS316L، مزدوج 2205/2507، التيتانيوم و Ti‑Pd، Hastelloy (يتم تحديده بواسطة مخطط التآكل مقابل الميزانية).
اختيار الضاغط:
- طرد مركزي/توربو عالي السرعة - كفاءة عالية، ضوضاء منخفضة، نوافذ صيانة واضحة
- Roots - بناء بسيط؛ جيد للمهام الصغيرة/المتوسطة أو قطارات عالية BPE
- قطارات متوازية - التكرار والتوقف المرن
الأتمتة: معدل التبخير والتمركز التكيفي، التحكم في التفريغ/الاندفاع، حماية ΔT، CIP المتسلسل، لوحات معلومات مؤشرات الأداء الرئيسية للطاقة.
| المعيار | مبخر MVR | متعدد التأثيرات (MEE) | TVR |
|---|---|---|---|
| الاعتماد على البخار الطازج | منخفض جدًا (كهربائي في الغالب) | متوسط إلى مرتفع | متوسط |
| البدء/الإيقاف واتباع الحمل | جيد | عادل | عادل |
| تعقيد الصيانة | متوسط (محوره الضاغط) | متوسط | منخفض-متوسط |
| ملاءمة BPE عالية / ملوحة عالية | تصميمات مرحلية تتعامل معها جيدًا | يحتاج إلى المزيد من التأثيرات | محدود |
| التكلفة الإجمالية النموذجية للملكية | متوسط-مرتفع (فترة استرداد أقصر) | متوسط | متوسط |
تغذية: 50 م³/ساعة عند 8% TDS → الهدف: 35% (سائل الأم إلى المبلور)
قطار: MVR على مرحلتين على التوالي + سخان مسبق + CIP عبر الإنترنت
النقاط الرئيسية: تقليل البخار الطازج ومياه التبريد بشكل كبير؛ تشغيل مستمر ≥ 20 يومًا ثم CIP واحد؛ تباين جودة ضيق.
مثال عام فقط. يجب تأكيد التصميم النهائي ببيانات المختبر وتوازن الحرارة/الكتلة.
- اللحام وأوعية الضغط وفقًا للأكواد الإقليمية (ASME/PED)
- تشطيب السطح والتحكم في الأرجل الميتة يفيان بمعايير النظافة الغذائية/الصيدلانية
- تتبع المواد الكاملة؛ قدرة CIP/SIP وملفات التحقق من الصحة
لماذا يعتبر مبخر MVR أكثر كفاءة في استخدام الطاقة؟
عن طريق ضغط البخار الثانوي وإعادة استخدام حرارته الكامنة للغليان، يقلل MVR من الطلب على البخار الطازج. تقود الكهرباء الضاغط، مما يحافظ على مستويات الطاقة متطابقة مع الواجب.
هل MVR مناسب للتغذيات عالية الملوحة أو عالية BPE؟
نعم. مع التصميم المرحلي، ومنطقة نقل الحرارة الإضافية، و ΔT/السرعة المضبوطة، يعتبر MVR شائعًا في المعالجة المسبقة لـ ZLD والواجهات الأمامية لتبلور الملح.
كم مرة يحتاج الضاغط إلى الصيانة؟
تختلف الفواصل الزمنية حسب الطراز والحمل. مجالات التركيز هي المحامل والأختام والتحكم في الحماية من الاندفاع. تعمل نقاط الضبط الجيدة ومراقبة الحالة على إطالة فترات الخدمة.
هل يمكن للنظام تلبية متطلبات GMP أو الدرجة الغذائية؟
نعم. نحن نقدم مواد صحية، وتشطيب لحام أملس، وقابلية التصريف، و CIP/SIP المعتمد، والوثائق المتوافقة مع نظام الجودة الخاص بك.
هل يمكن لـ MVR الاندماج مع المبلورات أو الأغشية؟
بالتأكيد. القطارات الشائعة: MVR قبل التركيز + مبلور الدوران القسري، أو MVR مقترن بـ NF/RO لتحسين استخدام الطاقة الإجمالي.
