جهاز تبخير من نوع لحام الليزر للماء الصحي لإنتاج الورق
مقدمة
الكحول الأسود الضعيف (WBL) من غسالات المخزون البني عادة ما يكون في 13-18٪ TS.يجب تبخير معظم هذا المحتوي على الماء لإنتاج مادة ذات نسبة عالية بما فيه الكفاية من المواد الصلبة لدعم الاحتراق الفعال في غلاية الاسترداد، عادة ما تتراوح بين 65٪ و 80٪.
أثناء التبخر إلى هذا المستوى من المواد الصلبة، المكونات المتطايرة المختلفة (مركبات الكبريت، الميثانول، الخ) يتم إطلاقها من السائل ويجب فصلها من المكثف للسماح بإعادة استخدامها في خط الأليافمن هذا المنظور، تعمل محطة التبخر في الواقع كـ"مصنع للمياه" داخل المصنع.خلال عملية التبخر، يصلون إلى حدّهما للذوبان ويمكنهم أن يقعوا كحجم على أسطح نقل الحرارة في البخار مما يحدّ كثيراً من القدرة التشغيلية لمحطة التبخر وجزيرة الاسترداد بأكملها.
تترجم التركيبة المعقدة المتأصلة للشراب الأسود إلى العديد من متطلبات التصميم المترابطة للمبخرات:
يجب على محطة التبخر نقل الحرارة بكفاءة لتبخر السائل الأسود.
يجب أن يفعل ذلك مع تجنب تكوين القوالب على أسطح نقل الحرارة.
يجب أن تنتج محطة التبخر أيضًا كسور مكثفة نظيفة بما فيه الكفاية لتلبية احتياجات مصنع الخضروات ومساحة إعادة التشويش ، وبالتالي تقلل بشكل كبير من كمية المياه العذبة في المصنع.
يجب إزالة المكونات المتطايرة والغازات غير المتطايرة وتكييفها للتخلص الآمن عن طريق الحرق.

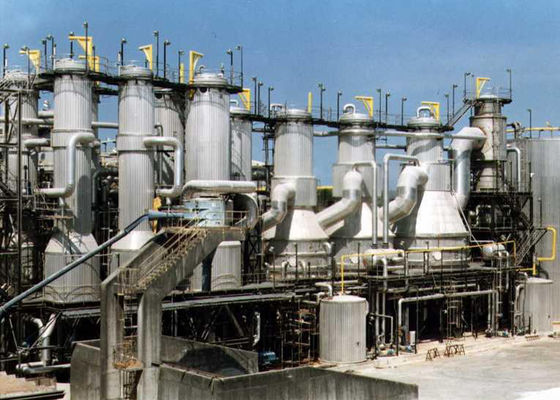

معدات التبخر
هناك نوعان أساسيان من معدات التبخير في الخدمة اليوم لتبخير الخمر الأسود:
الدرجات المتزايدة لمبخرات الفيلم
يشار إليه أيضًا باسم جهاز تبخر الأنبوب الطويل الرأسي (LTV) ، وقد هيمن هذا التصميم على الصناعة لعقود ولا يزال مشهدًا شائعًا في عمليات المصنع القديمة.
مُبخرات الفيلم المتساقط (FF)
يعتمد تصميم البخار هذا إما على الأنابيب أو الألواح كأسطح لنقل الحرارة.يتم معالجة المشروبات على الجانب الداخلي من وحدات القناة ولكن على الخارج من سطح نقل الحرارة في تصاميم الصفائح.
تتكون تبخرات FF من خزان سائل يتم من خلاله إعادة تدوير حجم محدد من السائل بشكل مستمر إلى الجزء العلوي من عنصر التدفئة
جهاز توزيع، عادة ما يكون علبة أو فوهة رش في بعض التصاميم، ثم توزيع تدفق السائل على سطح التدفئة بأكملها.يتم وضع الثقوب في وحدات الأنابيب أو فتحات لوحدات الألواح للسماح للسائل بالوقوع على ورقة الأنبوب أو الألواححتى توزيع المشروبات الكحولية هو اعتبار حاسم لهذا النوع من التصاميم ويجب أن يكون كل من الصحن والورق الأنابيب (أو عنصر الصحن) مستوى.
بعد جهاز التوزيع ، يتم تكوين فيلم رقيق من السائل على أسطح التسخين ويتدفق إلى أسفل مرة أخرى إلى خزان السائل بينما يتم تبخيره جزئيا.معدلات نقل الحرارة أفضل بكثيرخاصة عند تركيزات أعلى، عند استخدام تصاميم فيلم يسقط على تصاميم فيلم ترتفع لأن السائل يسقط بشكل مضطرب على سطح التسخين.يتم أيضا تحقيق أي متطلبات تسخين الخمر مسبقا بكفاءة في تصميم فيلم السقوط.
إعادة الضغط الميكانيكي للبخار MVR استهلاك البخار مقارنة مع معدات التبخر التقليدية التي يتم حسابها عن طريق تبخير 1 طن من الماء
| الاسم | البخار | الطاقة الكهربائية | إجمالي التكلفة (RMB) | ||
| قدرة التبخر (كجم/ساعة) | الاستهلاك (T) | التكلفة (RMB) | الاستهلاك (كيلوواط) | التكلفة (RMB) | |
| تبخير ذو تأثير واحد | 1.1 | 220 | 3 | 2.1 | 222.1 |
| مُبخّر ذو تأثير مزدوج | 0.55 | 110 | 3 | 2.1 | 112.1 |
| محرك تبخير ثلاثي التأثير | 0.4 | 88 | 3 | 2.1 | 90.1 |
| مُبخر MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |

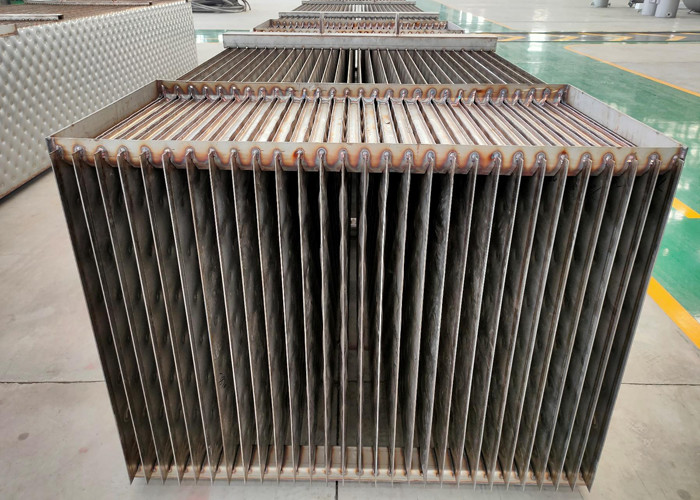

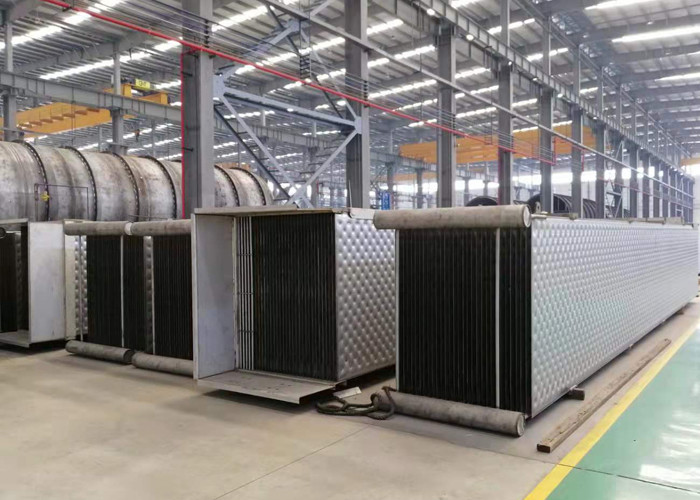

تتكون لوحة نقل الحرارة من صفيحتين رقيقتين ، يتم لحامها بالكامل من خلال عملية لحام الليزر ، والمنطقة الوسطى مليئة بنمط وسادة ؛ بعد عملية التشكيل ،يتم تشكيل تجويف على شكل وسادة داخل لوحة نقل الحرارةتصميم الوسادة يخلق اضطراب ممتاز و يوفر هيكل يدعم نفسه.غالبًا ما يتم إضافة مسار لحام إضافي في لوحة نقل الحرارة لضبط ومراقبة وضع الواجهة للسائل داخل وخارج لوحة نقل الحرارة، سرعة التدفق ومعدل تدفق السائل في اللوحة ، بحيث تحسين تأثير نقل الحرارة.
مزايا تكنولوجيا صفيحة نقل الحرارة:
1) تصميم الاضطرابات الممتازة، معامل نقل الحرارة العالي؛
2) موثوقية عالية لحام؛
3) مقاومة صغيرة على السطح الخارجي، ليس من السهل أن تنتج الأوساخ.
4) مقاومة الحرارة العالية والضغط العالي
5) قناة واسعة ، انخفاض ضغط منخفض ، سهلة التنظيف ؛
6) تصميم شكل مرن، تحسين تأثير نقل الحرارة.

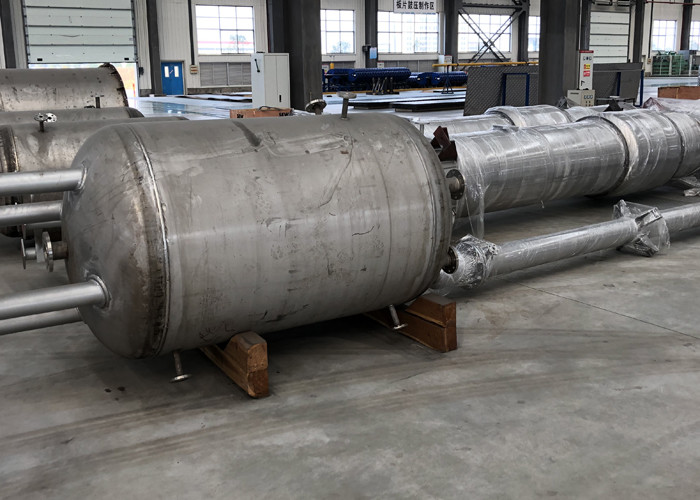

معدات الإنتاج والقدرات
