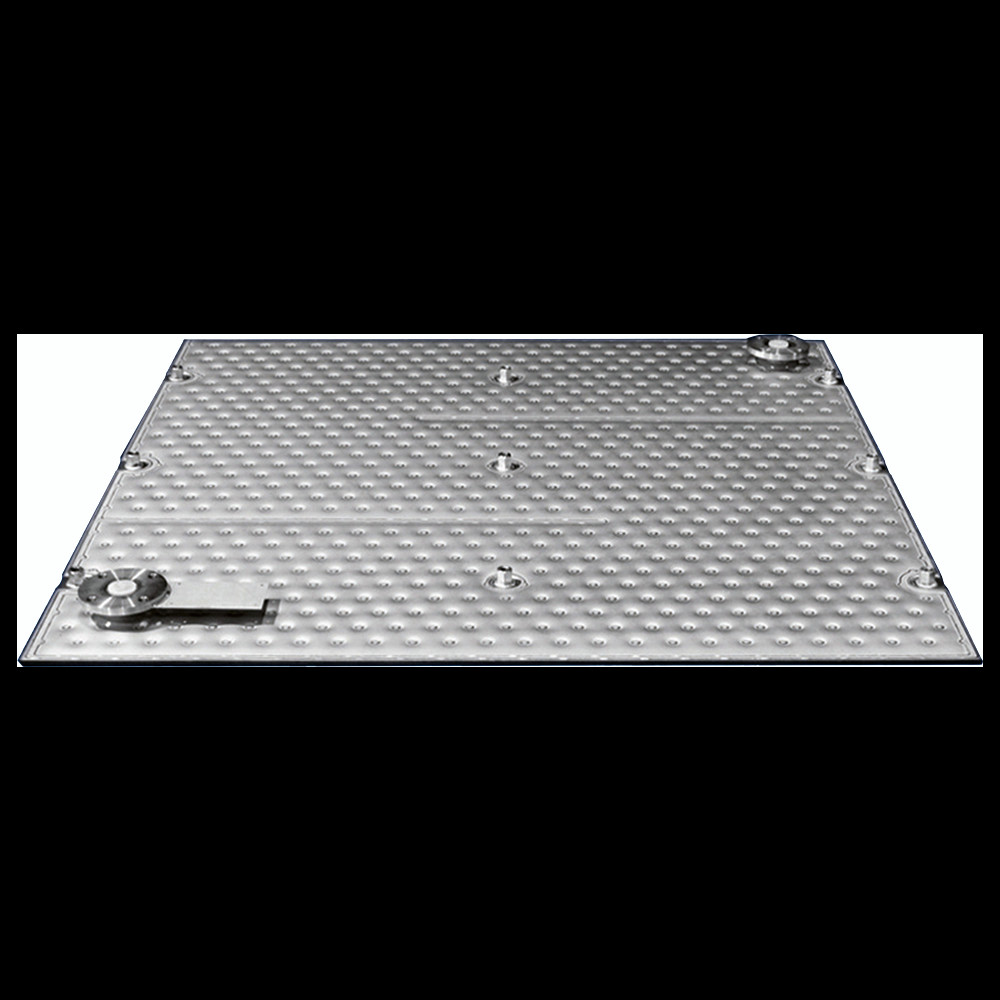

المبادلات الحرارية للصفائح الوسادة هي نوع من المبادلات الحرارية المطاوئة بالكامل التي تتميز بعملية تضخم تخلق سطحًا موجّجًا على شكل "وسادة".لوحات الوسادة هي اختراع جديد نسبيا بالمقارنة مع الآلات القديمة مثل القشرة والأنابيب واللوحة والإطار المبادلات الحراريةيمكن استخدامها كسترات لتبريد أو تسخين الأوعية وكذلك مبادلات الحرارة "من نوع الصفيحة" بسبب مرونتها الهندسية.صناعة العمليات تولي حاليا اهتماما أكبر إلى واستخدام معدات لوحات الوسادة.
البناء

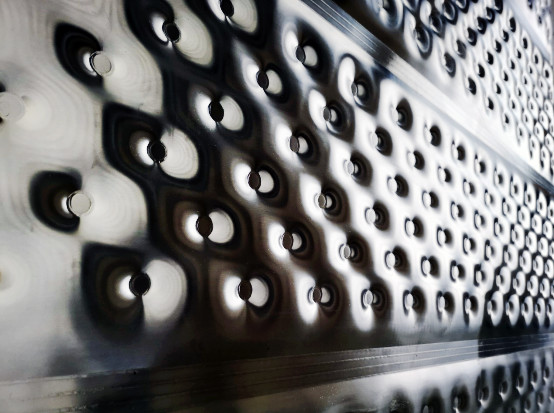

يتم تصنيع ألواح الوسادة عن طريق عملية تضخيم، حيث يتم لحام ورقين معدنيين رقيقين مع بعضهما البعض على طول السطح بأكمله بواسطةالليزرأولحام المقاومةيتم اغلاق جانبي اللوحات بواسطة لحام الخياطة ، باستثناء منافذ الاتصال.يتم الضغط على الفجوة بين الألواح المعدنية الرقيقة بواسطة سائل هيدروليكي مما يسبب تشكيل بلاستيكي للألواح، والذي يؤدي في نهاية المطاف إلى سطحها الموجة المميزة.
في المبدأ، هناك نوعان مختلفان من لوحات الوسادة: الوسادة الواحدة والثنائية.السفن ذات الستائر، بينما يتم تجميع هذه الأخيرة إلى كومة (بنك) لتصنيع مبادلات حرارة لوحات الوسادة.يتم تشكيل ألواح الوسائد ذات النقش الواحد عندما تكون اللوحة الأساسية أكبر بكثير من اللوحة العلياالصفيحة العلوية الرقيقة تتشوه، بينما الصفيحة الأساسية تظل مسطحة.
بالإضافة إلى ذلك "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueفي مبادلات حرارة ألواح الوسادة، تم عرض تقنية لتحقيق توجيه التدفق عن طريق محفزات في القنوات بين ألواح الوسادة المجاورة.
لوحات الوسادة مغلقة بشكل مغلق نتيجة لتصميمها ، مما يمنحها أيضًا مستوى عال من الاستقرار الهيكلي والأتمتة والقدرة على التكيف أثناء الإنتاج.في ضغوط تزيد عن 100 مبا ودرجات حرارة تصل إلى 800 درجة مئويةيمكن استخدام صفائح الوسائد.
المعلمات التقنية
اسم المنتج | مبادلة حرارة لوحة الوسادة |
المواد | الفولاذ المقاوم للصدأ |
اللون | النيكل الأبيض |
المعيار | DIN GB ISO JIS BA ANSI ASMI |
الدرجة | SUS201،SUS304,SUS316,DSS2205 |
نظرة عامة نسبة مواد الألواح المنسوجة المنسوجة | صفيحة الوسادة 0.8mm + 0.8mm صفيحة الوسادة 1.0mm + 1.0mm |
لمحة عامة نسب مواد الألواح المنسوجة ذات الوسادة الواحدة | صفيحة الوسادة 0.8 ملم + صفيحة القاعدة 2.0 ملم صفيحة الوسادة 1.0 ملم + صفيحة القاعدة 2.5 ملم صفيحة الوسادة 1.2 مم + 4.0 إلى 15 مم صفيحة القاعدة صفيحة الوسادة 1.5 ملم + 4.0 إلى 15 ملم صفيحة القاعدة صفيحة الوسادة 2.0 ملم + 5.0 إلى 15 ملم صفيحة القاعدة |
التطبيقات
تطبيق ألواح الوسائد واسع النطاق ، بسبب خصائصها المواتية مثل المرونة الهندسية العالية والقدرة على التكيف مع كل عملية تقريبًا.تنفيذها يعتمد على بنيتها الأساسية، أي بنوك أطباق الوسادة أو خزانات أطباق الوسادة. السطح الخارجي المسطح نسبياً سهل التنظيف ومناسب لتطبيقات عالية التلوث أو الصحة.ولكن السطح الداخلي لديه خياطين دقيقة حول كل لحام بقعة وليس من السهل تنظيف، وبالتالي فإن السطح الداخلي مناسب فقط للسوائل غير المتسخة مثل الماء أو البخار أو المواد التبريدية.
1أجهزة التبديل الحراري
عادة ما تستخدم بنوك لوحات الوسادة في التطبيقات التي تنطوي على السائل السائل، الغاز السائل، عالية اللزوجة أو الوسائط القذرة، متطلبات خسارة الضغط المنخفضة، التكثيف (على سبيل المثال المكثفات العليا) ،تبخر الفيلم المتساقط (e.على سبيل المثال صناعة الورق والسلولة) ، الغلايات، تبريد المياه، تجفيف المواد الصلبة، توليد الجليد (صناعة الأغذية) وغيرها. كما أنها تستخدم عادةً كمبردات غمر (على سبيل المثال في الغسيل الكهربائي) ،حيث يتم غمر البنوك مباشرة في الخزانيمكن بناء البنوك للسماح بفصل الألواح الفردية عن كومة، مما يسمح بتنظيف أو صيانة سهلة.
2. خزانات مع طبقة وسادة
التطبيق الأكثر اتساعاً لألواح الوسائد حتى الآن هو مع الأوعية ذات السترة، بسبب مرونتها، تغطية كاملة لمساحة السطح لنقل الحرارة،تكاليف وتوقيت التصنيع المناسب، وسهولة التنظيف ، وخاصة في التطبيقات المعقمة. يمكن تجهيز الخزانات مع العديد من السترات على سطحها ، بما في ذلك أيضا قاع الخزان ، على سبيل المثال مخروط أو شرائح ،ويمكن أن تتضمن قذائف أسطوانية إضافية داخل الخزانالمناطق النموذجية لتنفيذ خزانات أطباق الوسائد هي في صناعة الأغذية والمشروبات وفي الصناعة الكيميائية والدوائية. ويشار إلى هذه السترات أيضًا باسم "السترات الصغيرة".
Fالقيمة القياسية
1هل لديكم خدمة OEM؟ هل تزودون الأجزاء؟نعم، نحن نفعل، طالما أنّك تُزودنا برسمك ومتطلباتك المفصلة.
2كيف يمكننا بسهولة معرفةمأجهزة طرد مركزي مناسبة؟لدينا فريق من المهندسين ذوي الخبرة لمساعدتك في اختيار النموذج، طالما أنك تزودنا بالخصائص المفصلة لمواد المعالجة.
3هل سترسل فنيين للتثبيت والتشغيل؟نعم، يمكننا، ونحن نفعل الكثير من الخدمة، يرجى الرجوع إلى قسم ما بعد البيع لدينا.
4ما هي ميزتك بالمقارنة مع منافسيك؟الجودة والخبرة. نحن أكبر موردي أجهزة الطرد المركزي في الصين، وتصاميمنا وهياكلنا مشابهة للشركة العالمية الرائدة ألفا لافال، ويستفاليار، فلوتويج الخ
5كيف تحمي الجودة؟مصنعي هو شركة مملوكة للدولة مع أكثر من 100 سنة من الخبرة، سياسة تشغيل صارمة يتم تنفيذها، آلات معالجة متقدمة تضمن دقة جميع المكونات،العمال ذوي رخصة التشغيل، والجزءات الحصول على متعددة المعالجة، ونقل والجزءات الكهربائية هي من العلامة التجارية العالمية الشهيرة.
6هل يمكننا زيارة المستخدمين النهائيين أو الاتصال بهم؟نعم، المستخدمون في الداخل والخارج، يمكننا أن نقدم لك قائمة الأسماء. يمكنك الذهاب إلى هناك أو الاتصال للحصول على مزيد من المعلومات.
