مبادل حراري لصفيحة وسادة منقوشة مخصصة لتوفير الطاقة مبخر MVR لإعادة ضغط البخار الميكانيكي

إعادة ضغط البخار الميكانيكي الصناعي MVR

تستخدم المضخة الحرارية الطاقة لنقل الحرارة من مصدر درجة حرارة منخفضة إلى درجة حرارة أعلى عند الطلب باستخدام طاقة إضافية.بالنسبة لمضخات الحرارة الصناعية ، فإن مصدر الحرارة هو عملية الحرارة المهدرة.

إعادة ضغط البخار الميكانيكي (MVR) هو نظام مضخة حرارية مفتوح يتم فيه زيادة ضغط ودرجة حرارة البخار ، جنبًا إلى جنب مع درجة حرارة التشبع المقابلة ، عن طريق الضغط.إعادة ضغط البخار هو نوع محدد من MVR.عادةً ما يتم تهوية عادم البخار منخفض الضغط الناتج عن العمليات الصناعية ، مثل المبخرات أو المواقد ، إلى الغلاف الجوي أو يتم تكثيفه في برج تبريد ، بينما قد تتطلب عمليات المصنع الأخرى في نفس الموقع بخارًا متوسط ​​الضغط.بدلاً من توسيع بخار الضغط العالي عبر صمام الاختناق لتلبية هذه الاحتياجات ، يمكن ضغط بخار نفايات الضغط المنخفض ميكانيكيًا إلى ضغط أعلى حتى يمكن إعادة استخدامه.تعتمد إعادة ضغط البخار على ضاغط ميكانيكي لزيادة درجة حرارة الحرارة الكامنة في البخار لجعلها قابلة للاستخدام في مهام العملية.تكمن الميزة في حقيقة أن طاقة الضغط المطلوبة صغيرة جدًا مقارنة بكمية الحرارة الكامنة الموجودة في البخار المعاد تدويره.

يتم التعبير عن الأداء النشط لإعادة ضغط البخار في معامل الأداء (COP).يعطي COP نسبة صافي الحرارة المستعادة والطاقة المستخدمة بواسطة الضاغط.في هذه الحالة ، فإن صافي الحرارة هو إنتاج البخار بما في ذلك ناتج البخار الإضافي عن طريق حقن الماء.التطبيقات الاقتصادية النموذجية والموفرة للطاقة لها حد أدنى من COP 3.5.بعض تطبيقات MVR لها COP 10 أو أعلى.

العناصر الرئيسية لمؤتمر الأطراف العالي هي كما يلي:

نسبة منخفضة من ضغوط البخار المطلقة.المبدأ التوجيهي للنسبة القصوى هو 6 ، ولكن في الممارسة اليومية ، تبلغ النسبة حوالي 3.

سعة دنيا.المبدأ التوجيهي هو ما لا يقل عن طن واحد من البخار في الساعة ، وحقن الماء بعد الضغط.

مبخرات MVR تقلل من استهلاك الطاقة

مبخرات MVR (يشار إليها أحيانًا باسم مبخر ضغط البخار) تزيل الماء من سوائل المطحنة أو النفايات السائلة مع الحد الأدنى من استهلاك الطاقة وتوافر المصنع الأقصى مع توفير جودة عالية للمكثفات.

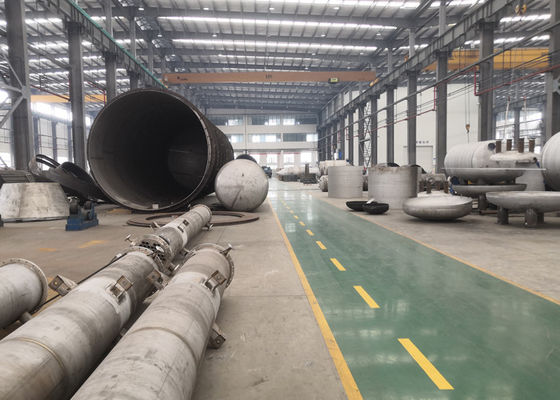

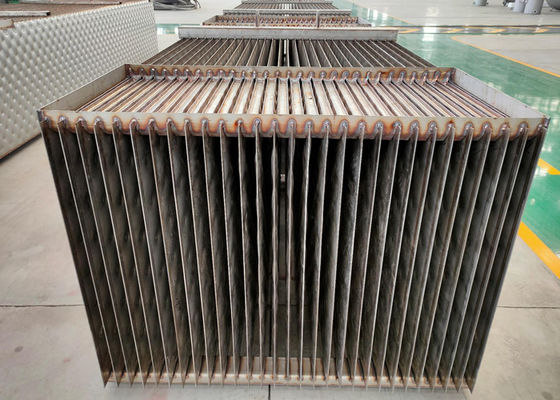

تحتوي المبخرات على أسطح تسخين من اللاميلا.تعتبر هذه المبخرات غير الرغوية بطبيعتها مناسبة بشكل مثالي لتطبيقات المواد الصلبة الجافة المنخفضة لتبخر MVR بسعات تتراوح من 10 إلى 200 طن / ساعة في وحدة واحدة.

تعمل مبخرات MVR على مبدأ "المضخة الحرارية".يُعاد ضغط بخار الماء المُبخر بمروحة أو ضاغط طرد مركزي بسيط ومنخفض السرعة مما يزيد من درجة حرارة تشبع البخار.بعد المروحة ، يمكن استخدام البخار كبخار تدفئة في نفس الوحدة.يتكثف البخار المعاد ضغطه ويطلق حرارته الكامنة من خلال سطح نقل الحرارة لمزيد من التبخر للسائل أو النفايات السائلة.

هيكل المعدات

يتكون مبخر الدوران القسري ذو التأثير المزدوج من سخان ، فاصل ، فاصل بخار-سائل ، مكثف ، مضخة تفريغ ، مضخة تدوير قسري ، مضخة تفريغ ، مضخة تكثيف ، خزانة كهربائية ، منصة تشغيل وجميع تجهيزات الأنابيب والصمامات والأدوات وما إلى ذلك.

السخان: مجموعتان من السخان الأنبوبي من النوع الرأسي متصلان في سلسلة.يتم ضخ سائل التغذية في السخان الأول بواسطة مضخة الدوران القسري ، ثم يدخل في السخان الثاني.يتدفق السائل المسخن إلى أسفل في الأنابيب ، ويتدفق إلى الفاصل بالاتجاه العرضي ، وهو أداء أفضل لفصل البخار عن السائل.

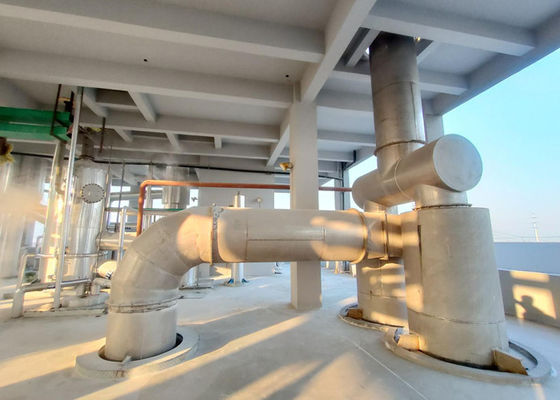

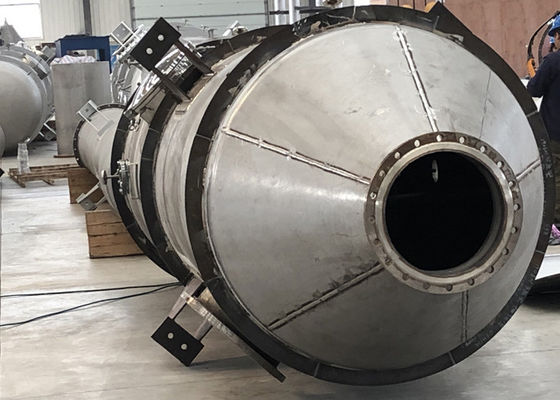

الفاصل: النوع العمودي ، يتم تفريغ البخار الثانوي من الأعلى ، ويمر عبر فاصل بخار-سائل قبل الدخول في المكثف.الجزء السفلي من الفاصل متصل بمضخة دوران قسري.

فاصل البخار والسائل: يستخدم لمنع القطرات السائلة الصغيرة الناتجة أثناء التبخر من الهروب بالبخار الثانوي ، مما يقلل من فقدان سائل التغذية ويمنع تلوث خط الأنابيب ومياه التبريد.

المكثف: يكثف البخار الثانوي الضخم الناتج أثناء التبخر إلى سائل عن طريق تبريد الماء ، مما يجعل التركيز مستمرًا بسلاسة.وفي الوقت نفسه ، فصل البخار غير القابل للتكثيف عن البخار الثانوي ومياه التبريد ، مما يجعله من السهل ضخه بواسطة مضخة تفريغ لضمان درجة الفراغ.

فوائد

استهلاك طاقة محدد منخفض جدًا

لا حاجة للبخار أو مياه التبريد

ليس من الضروري أن تتكامل مع المبخرات الموجودة

يمكن اختيار الموقع بحرية نسبيًا

عزل ممتاز للمكثفات

سهولة التحكم في السعة

ثبتت فعاليته في تطبيقات متعددة في مصانع اللب الكرافت والميكانيكي

مبدأ العمل الرسم الفني

عملية الإنتاج
