سقوط فيلم MVR ضغط بخار ميكانيكي مبخر مياه الصرف الصحي
مبخر إعادة ضغط البخار الميكانيكي (MVR)
تعمل إعادة ضغط البخار الميكانيكي على تقليل الطاقة المستخدمة في عملية التبخر بنسبة تصل إلى 90٪ مقارنة بالأنظمة التقليدية.
إنه يعمل عن طريق إعادة استخدام الطاقة الحرارية الموجودة في البخار ، حيث يتم إهدار هذه الطاقة. عندما تتدفق إلى أسفل ، فإنها تميل إلى تشكيل فيلم على الجزء الداخلي من الأنبوب. بين الجزء العلوي والسفلي من Calandria يوجد شريط مختوم حيث تمر الأنابيب عبر سترة من بخار درجة الحرارة المرتفعة. مبادل حراري.عندما يتكثف البخار الساخن على السطح الخارجي للأنابيب ، فإنه يطلق حرارة كامنة ترفع درجة حرارة سائل التغذية في الأنابيب ، وبحلول الوقت الذي يغادر فيه سائل التغذية قاع الأنبوب ، يتبخر الكثير من الماء تاركًا سائل لزج مركز الماء الذي تم تبخيره يترك الأنبوب على شكل بخار. في الجزء السفلي من Calandria ، يتجمع بعض السائل المركز ويمكن سحبه ، ويمر الخليط الساخن إلى غرفة تبريد تسمى الفاصل حيث يسقط المزيد من السائل المركز إلى القاع ليتم سحبه ويرتفع البخار إلى الأعلى ، ويحتوي هذا البخار الآن على معظم الطاقة التي تم تغذيتها في البداية في النظام.
تمتص مروحة التوربو البخار من الفاصل وتعيد ضغطه ، مما يؤدي إلى رفع الضغط وبالتالي زيادة درجة الحرارة إلى النقطة التي يمكن فيها استخدام البخار مرة أخرى كمصدر للحرارة. مناسبة بشكل مثالي للضغط ودرجات الحرارة وأحجام عملية التبخر MVC. يوجد في قلبها دافع عالي السرعة بسرعة طرف تزيد عن 1000 كم / ساعة أسرع من سرعة طائرة نفاثة ، وربما يكون الدوار لديه أعلى طرف سرعة أي دفاعة ملحومة تم تصنيعها على الإطلاق. يمكن بعد ذلك إعادة البخار المعاد تسخينه إلى Calandria لتوفير الطاقة الحرارية اللازمة لتبخير المزيد من سائل التغذية أثناء مروره عبر الأنابيب. طريقة فعالة من حيث التكلفة للاحتفاظ بالحرارة الكامنة الموجودة في البخار وإعادة استخدامها ، الطاقة التي يمكن إهدارها.icity لدفع مروحة Turbo.
مع زيادة تكاليف الطاقة ، ازداد أيضًا استخدام مبخرات إعادة ضغط البخار الميكانيكية (MVR).يعد توفير الطاقة الممكن باستخدام تقنية MVR أمرًا مهمًا.تم تصميم مبخرات MVR للعمل باستهلاك منخفض جدًا للطاقة مع إنتاج مكثفات نظيفة لتقليل استهلاك المياه العذبة في المطحنة.
مبدأ العمل
ضغط البخار الثانوي باستخدام ضاغط الطرد المركزي بالبخار أو أي جهاز ضغط بخاري آخر للتأكد من أن خصائصه الفيزيائية تتوافق مع متطلبات تسخين البخار ؛لا يتطلب التبخر الذي يستخدمه كبخار تسخين إلا إمداد بخار جديد عند بدء تشغيل الجهاز.بعد الدخول في التشغيل العادي ، ليست هناك حاجة لتزويد بخار جديد ولا يحتاج البخار الثانوي (أو القليل جدًا) إلى التكثيف.لذلك ، فإن تبخر MVR يقلل بشكل كبير من الطلب على البخار ولكنه يستهلك المزيد من الطاقة.
مميزات
توفير الطاقة: الكفاءة الحرارية العالية ، توفير الطاقة ، انخفاض استهلاك الطاقة ، استهلاك الطاقة
1 طن من تبخر الماء هو حوالي 1/5 إلى 1/3 من المبخر التقليدي.
حماية البيئة: تخلص تمامًا من الاعتماد على الغلايات البخارية ، يمكن بدء تشغيل مبخر إعادة ضغط البخار الميكانيكي بالكهرباء ، وبدون الغلاية ، لا تحتاج إلى حرق الفحم ، وكمية صغيرة من البخار ، وكمية صغيرة من مياه التبريد.
تكلفة التشغيل منخفضة: نظرًا لانخفاض استهلاك الطاقة ، فإن تكلفة تشغيل المبخر بالكامل هي 1/3 إلى 1/2 فقط من المبخر التقليدي.
مساحة صغيرة: يتمتع النظام بهيكل ميكانيكي عالي الكثافة ، وبالتالي فإن مساحة الغطاء أقل من 50٪ من المبخر التقليدي.
تبخر خفيف: تبخر بدرجة حرارة منخفضة ، فرق درجة حرارة نقل الحرارة منخفض ، وبالتالي فإن النظام ليس من السهل قياسه.
درجة عالية من الأتمتة: درجة عالية من الأتمتة ، عملية بسيطة ، سهلة التشغيل.
تطبيقات MVR
تقنية MVR الموفرة للطاقة والتبخر بدرجة الحرارة المنخفضة تحل محل المبخرات البسيطة.يستخدم MVR على نطاق واسع في العديد من التطبيقات ، بما في ذلك:
تصريف سائل صفري لمعالجة مياه الصرف الصناعي
الصناعة الكيماوية للتبخر والتبلور والتنقية
تركيز محلول ملحي
تركيز المحلول الملحي RO
صناعة المشروبات (الحليب ، العصير ، السكر ، الخ) التركيز
تركيز الصناعات الغذائية (MSG ، فول الصويا ، البروتين ، السكر)
تركيز الصناعة الدوائية (أدوية ، فيتامينات)
| اسم | مبخر MVR / منتج جديد مبخر صناعي |
| مادة | سبائك التيتانيوم SUS304L / 316L |
| درجة الفراغ | قابل للتعديل |
| دورق دوار | كوستومزيد |
| السرعة الدورانية | 0 ~ 180 دورة في الدقيقة |
| الاستخدامات الرئيسية | التقطير الصناعي ، التركيز ، التبلور |
| ختم | PTFE |
| مكثف | رأسي |
| كلمات المنتج | مبخر MVR موفر للطاقة ، مبخر صناعي MVR |
رسم مبدأ العمل

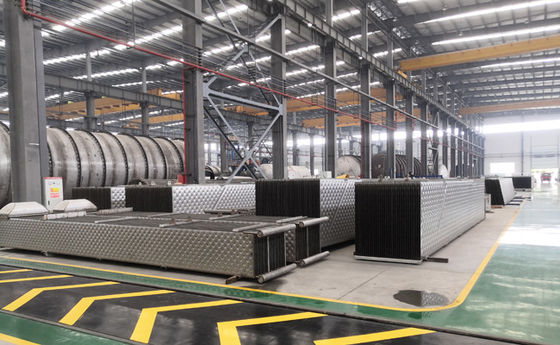

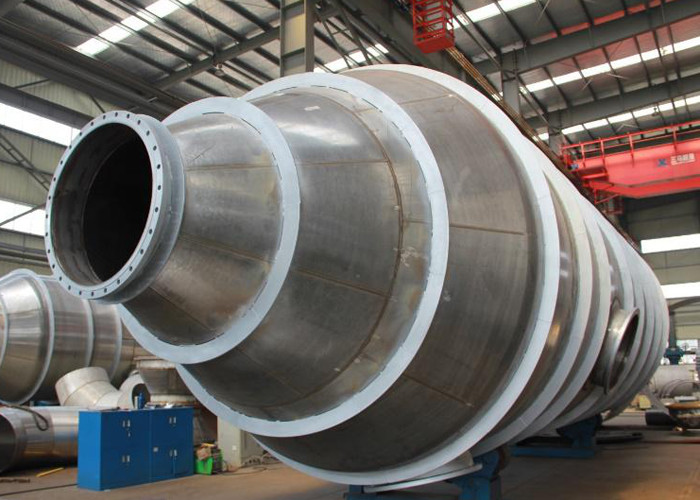

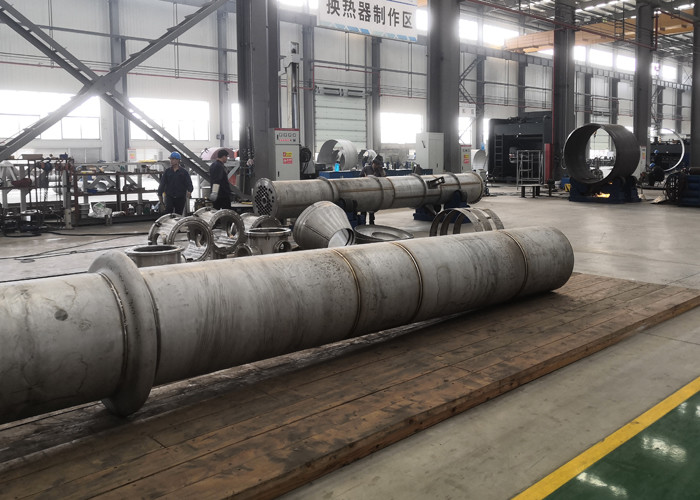

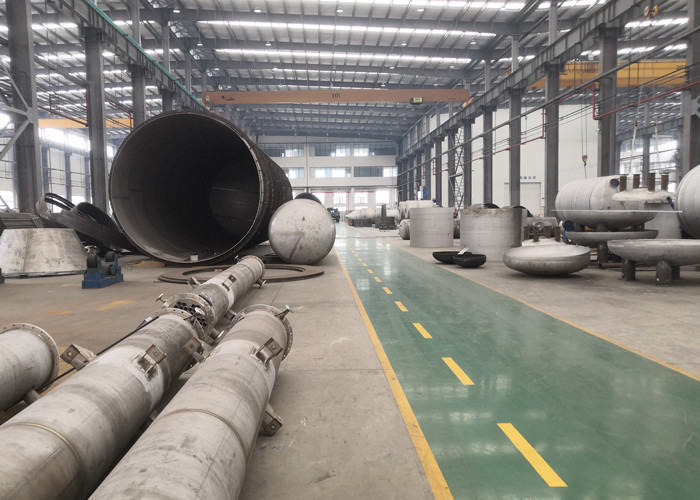

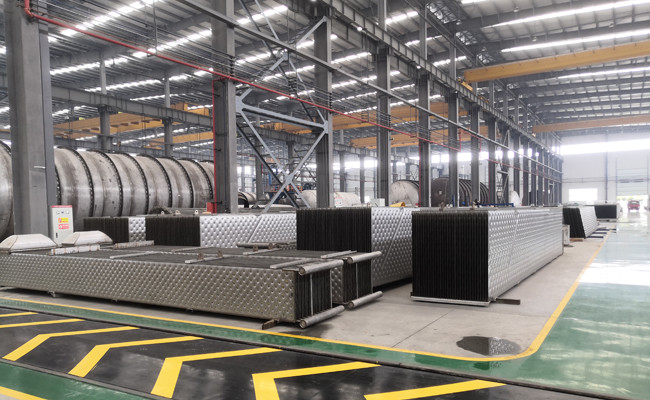

ورشة التصنيع والتركيب
بطاقة: مبخر MVR موفر للطاقة ؛ مبخر صناعي MVR
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
