مبخر لوحة الوسادة في اللحام بالليزر الصناعي الموفر في نظام التبخير MVR
وصف MVR
نظام إعادة ضغط التبخير الميكانيكي ، والذي يسمى MVR والذي يتمثل مبدأه في ضغط البخار الثاني الناتج عن المبخر بواسطة ضاغط بخار عالي الكفاءة ؛تقوم هذه العملية بنقل الطاقة الكهربائية إلى طاقة التدفئة وزيادة ضغط ودرجة حرارة البخار الثاني.سيتم إرسال البخار الثاني بدرجة حرارة أعلى إلى غرفة التبخير لتسخين المنتج للتبخر.لذلك يمكن استخدام الحرارة الكامنة لتبخير البخار الثاني بشكل دائري.باستخدام طاقة أقل وهي الطاقة الميكانيكية لعجلة ريش الضاغط كمضخة حرارة للضغط ، يتم إضافة الطاقة إلى وسط التسخين ويتم استخدامها بشكل دائري في عملية التسخين.في ظل هذه الظروف ، لا حاجة لإضافة بخار أول كوسيط تسخين.
الخصائص الرئيسية:
تعد تقنية توفير الطاقة في مبخر MVR هي التقنية الدولية الأكثر تقدمًا للمبخر ، ولا تحتاج إلا إلى القليل من البخار الحي (عند بدء تشغيل المبخر يحتاج إلى القليل من البخار الحي ، أثناء التشغيل العادي تقريبًا لا تحتاج إلى بخار مباشر) ، مما يقلل بشكل كبير من تكاليف تشغيل الأعمال ، ويقلل من التلوث البيئي.
نظرًا لاعتماد مصدر حرارة مزود الضاغط ، هناك اختلاف بسيط في درجة الحرارة مقارنة بالمبخر التقليدي ، ويمكن أن يحقق تبخرًا معتدلًا ، ويحسن جودة المنتج بشكل كبير ويقلل من التلوث.
لا حاجة إلى مكثف أو تحتاج فقط إلى مكثف صغير الحجم ، الهيكل والعملية بسيط للغاية ، يمكن أن يكون التشغيل التلقائي الكامل ، التشغيل المستمر ، السلامة والموثوقية.
هذا النظام الداخلي للمبخر مجهز بخط أنابيب نظيف CIP ، والذي يمكن أن يحقق نظافة في مكانه ، وسهل التشغيل وبدون زاوية ميتة.
يمكن تبخير المواد السائلة تحت درجة حرارة منخفضة (50-100 درجة مئوية) في هذا المبخر ، تكون المادة السائلة موحدة وبدون مواد قيد التشغيل ، وليس من السهل فحم الكوك ، وتمسخ تسخين المواد ضئيل للغاية.
نظرًا لاستخدام الحرارة الكامنة الثانوية للبخار المعاد تدويره بنسبة 100٪ ، تجنب تمامًا استخدام البخار الحي ، وبالتالي قلل من استهلاك البخار بشكل كبير.
بالنسبة للمواد الحساسة للحرارة ، يمكن استخدامها مع مضخة التفريغ ، والتي يمكن إجراؤها بالقرب من الضغط المطلق تحت التفريغ ، وذلك لتحقيق تبخر بدرجة حرارة منخفضة ، يمكن أن تكون درجة حرارة التبخر الأدنى 50 درجة مئوية.
التحكم البسيط في العملية والأتمتة —— نظرًا للكمية الصغيرة للاحتفاظ بالسوائل ، يمكن تغيير مبخر الفيلم المتساقط وفقًا لدرجة الفراغ / سعة التغذية / التركيز / درجة الحرارة ، وهي الشروط الأساسية لجودة مستقرة للمنتجات.
الخصائص التقنية MVR
تستخدم تقنية MVR البخار المتولد للحرارة بدلاً من مصادر الحرارة باهظة الثمن
لا تتطلب تقنية MVR برج تبريد ، مما يقلل بشكل كبير من استخدام مياه التبريد
تعد تقنية MVR أكثر كفاءة من تقنية التبخير التقليدية متعددة التأثيرات ، حيث توفر الطاقة وتقلل من تكاليف التشغيل
تعد تقنية MVR حقًا موفرة للطاقة وموفرة للمياه وصديقة للبيئة وتساعد في إعادة تدوير الموارد
تحقق تقنية MVR تبخرًا بدرجة حرارة منخفضة ، مما يقلل بشكل كبير من التأثير على المواد الخاصة بك
هيكل نظام تكنولوجيا MVR بسيط ، مؤتمت بالكامل ، مع تشغيل مستمر
تتكون أنظمة MVR من مبخر ، وضاغط بخار ، وفواصل ، ومضخات ، وأنابيب ، وأجهزة ، ومكونات تحكم كهربائية
يمكن تصميم أنظمة MVR حول مبخرات بسيطة أو مبخرات متطورة لأنبوب السقوط
يمكن لأنظمة MVR استخدام ضغط بخار بسيط أو مضخات جذرية متطورة
يمكن أن تحتوي أنظمة MVR على سائل منخفض ، أو أن تكون أنظمة خزانات ذات حجم أكبر
يمكن لأنظمة MVR تحقيق مجموعة متنوعة من التبخر ، وتصميم العمليات وتكوين السوائل سيحدد ذلك
مقارنة تكلفة التشغيل
يتم عرض تشغيل عمليتي التبخر للمعالجة في الجدول.
تشغيل عمليتي تبخير لمعالجة مياه الصرف الورقية.
| غرض | 5 محطة تأثير | عملية التبخر المشتركة | ||
| التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
| مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
| تركيز وارد (٪) | 10 | 10 | 20 | |
| تركيز خارج (٪) | 45 | 20 | 45 | |
| منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
| منطقة المكثف (㎡) | 800 | / | 300 | |
| استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
| الكهرباء (kWh / h) | 500 | 1600 | 180 | |
| الماء (طن / ساعة) | 900 | / | 350 | |
| تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
| قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
| RMBx10000 / يوم | 10.8 | 6.2 | ||
| RMBx10000 / سنة (340 يومًا) | 3672 | 2115 | ||
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 يوان صيني) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.
يمكن أن تصل قدرة المعالجة إلى 100T / h ، مع مزايا مثل مساحة الأرضية الصغيرة ، والهيكل المدمج ، والتشغيل المستقر ، وما إلى ذلك.
رسم مبدأ العمل

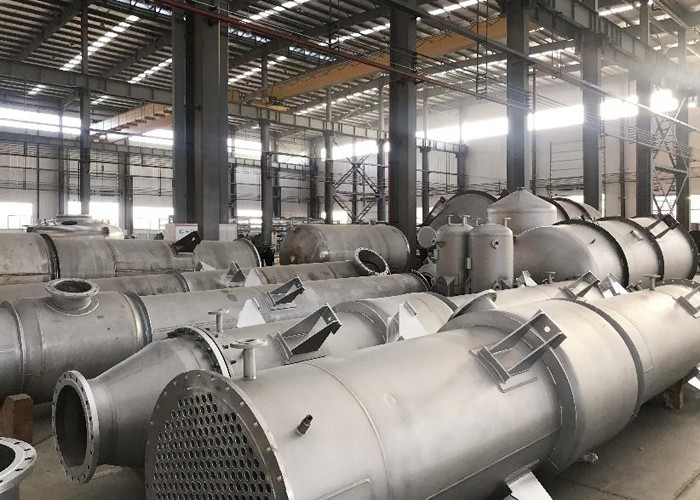

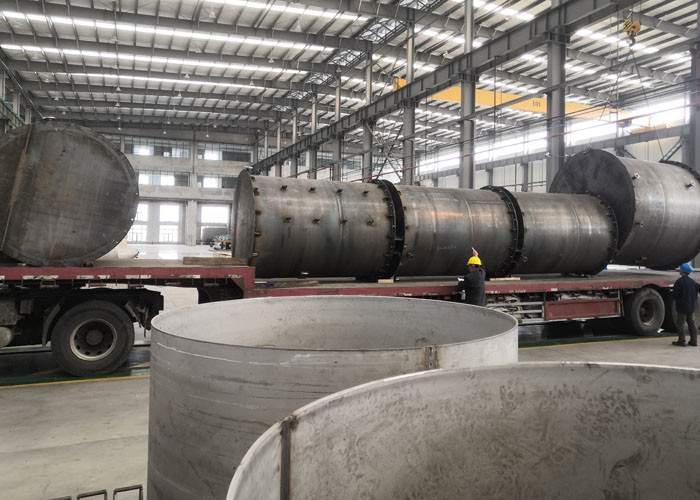

القدرة على الإنتاج لدينا والشهادة
