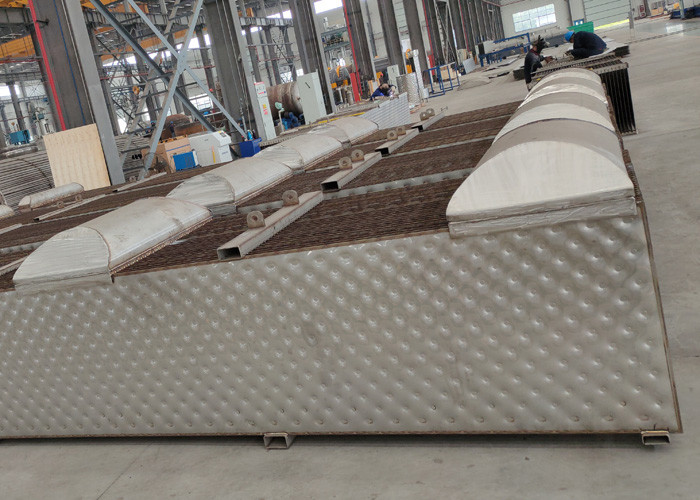

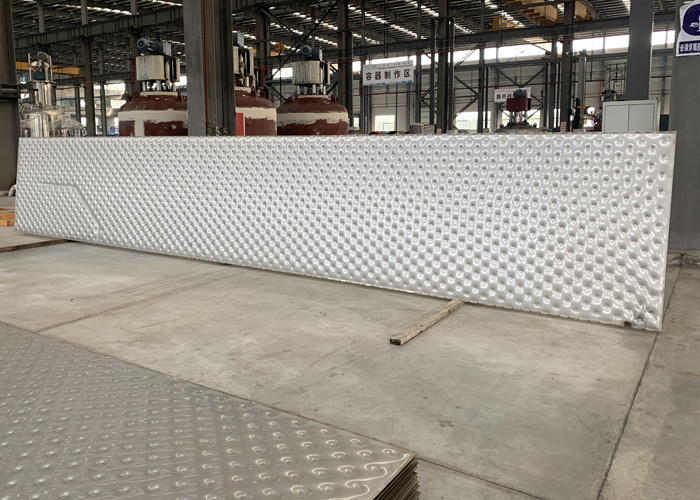

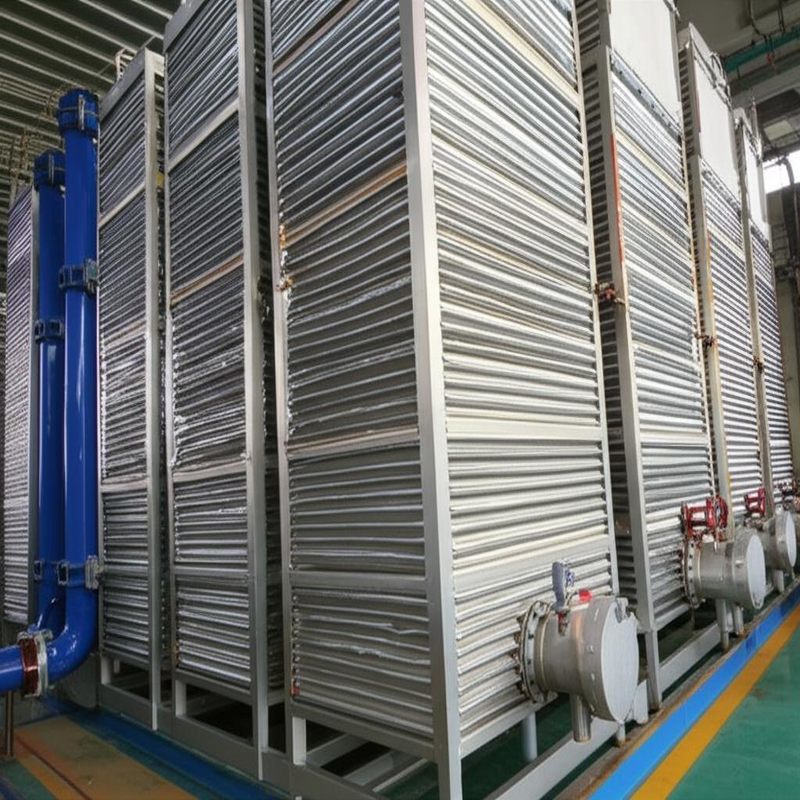

استهلاك بخار منخفض مبخر لوحة وسادة مزدوجة منقوشة
تطبيقات MVR
تقنية MVR الموفرة للطاقة والتبخر بدرجة الحرارة المنخفضة تحل محل المبخرات البسيطة.يستخدم MVR على نطاق واسع في العديد من التطبيقات ، بما في ذلك:
تصريف سائل صفري لمعالجة مياه الصرف الصناعي
الصناعة الكيماوية للتبخر والتبلور والتنقية
تركيز محلول ملحي
تركيز المحلول الملحي RO
صناعة المشروبات (الحليب ، العصير ، السكر ، الخ) التركيز
تركيز الصناعات الغذائية (MSG ، فول الصويا ، البروتين ، السكر)
تركيز الصناعة الدوائية (أدوية ، فيتامينات)
مقدمة المنتج
يقوم مبخر MVR بضغط البخار منخفض الحرارة من خلال الضاغط ، ويزيد درجة الحرارة والضغط ، ويزيد المحتوى الحراري ، ثم يدخل المبادل الحراري للتكثيف للاستفادة الكاملة من الحرارة الكامنة للبخار.باستثناء بدء التشغيل ، يتم ضغط البخار الثانوي من المبخر بدون بخار خام أثناء عملية التبخر بأكملها بواسطة الضاغط ، ويزيد الضغط ودرجة الحرارة ، ويزيد المحتوى الحراري ، ثم يتم إرساله إلى غرفة التسخين في المبخر لاستخدامها كبخار للتدفئة.حافظ على المادة السائلة في حالة الغليان ، بينما يتكثف بخار التسخين نفسه في الماء.بهذه الطريقة ، يتم استخدام البخار الذي تم التخلص منه سابقًا بالكامل ، ويتم استعادة الحرارة الكامنة ، وتحسين الكفاءة الحرارية.
مبدأ العمل
ضغط البخار الثانوي باستخدام ضاغط الطرد المركزي بالبخار أو أي جهاز ضغط بخاري آخر للتأكد من أن خصائصه الفيزيائية تتوافق مع متطلبات تسخين البخار ؛لا يتطلب التبخر الذي يستخدمه كبخار تسخين إلا إمداد بخار جديد عند بدء تشغيل الجهاز.بعد الدخول في التشغيل العادي ، ليست هناك حاجة لتزويد بخار جديد ولا يحتاج البخار الثانوي (أو القليل جدًا) إلى التكثيف.لذلك ، فإن تبخر MVR يقلل بشكل كبير من الطلب على البخار ولكنه يستهلك المزيد من الطاقة.
الخصائص الرئيسية
الطاقة الدافعة الرئيسية لنظام التبخر MVR هي الطاقة الكهربائية.يتم تحويل الطاقة الكهربائية إلى طاقة ميكانيكية وتحسين جودة البخار الثاني الذي يعتبر أكثر اقتصادية من إنتاج أو شراء بخار جديد.
في معظم عمليات التبخر ، لا يحتاج النظام إلى بخار جديد أثناء التشغيل.تحتاج فقط إلى بعض تعويض البخار للتسخين المسبق للمادة الخام عندما لا يمكن إعادة تدوير الطاقة الحرارية من المنتج المفرغ أو السائل الأم بسبب متطلبات العملية.
لا حاجة لمكثف مستقل لتكثيف البخار الثاني ، لذلك لا حاجة لمياه التبريد المتداولة.سيتم توفير موارد المياه والطاقة الكهربائية.
مقارنة بالمبخرات التقليدية ، يكون فرق درجة حرارة المبخر MVR أصغر بكثير ، ويمكن أن يحقق تبخرًا معتدلًا ، ويحسن جودة المنتج بشكل كبير ويقلل من التلوث.
يمكن التحكم في درجة حرارة التبخر للنظام وهي مناسبة جدًا لتبخير تركيز منتج حساس حراريًا.
أقل استهلاك للطاقة وتكلفة التشغيل.
عملية
يظهر في الجدول تشغيل عمليتي التبخر لمعالجة السائل الأسود لباب قش القمح.
تشغيل عمليتي تبخير لمعالجة السائل الأسود لباب الورق
غرض | 5 محطة تأثير | عملية التبخر المشتركة | ||
التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
تركيز وارد (٪) | 10 | 10 | 20 | |
تركيز خارج (٪) | 45 | 20 | 45 | |
منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
منطقة المكثف (㎡) | 800 | / | 300 | |
استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
الكهرباء (kWh / h) | 500 | 1600 | 180 | |
الماء (طن / ساعة) | 900 | / | 350 | |
تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
RMBx10000 / يوم | 10.8 | 6.2 | ||
RMBx10000 / سنة (340 يومًا) | 3672 | 2115 |
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 يوان صيني) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.
رسم مبدأ العمل

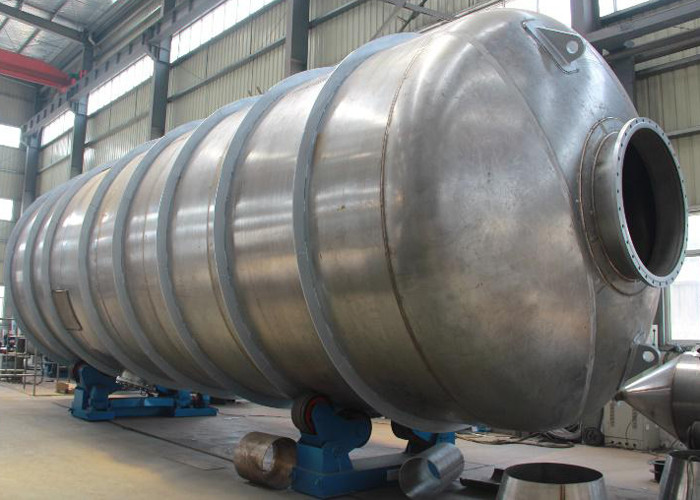

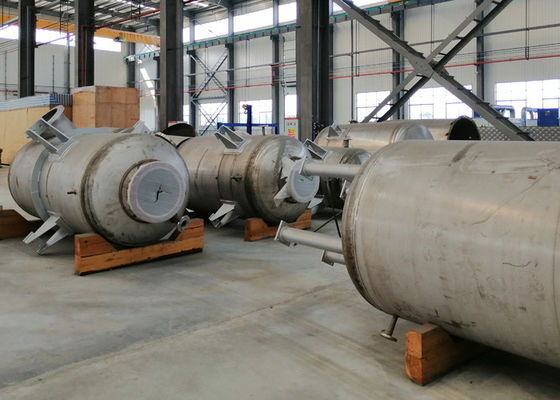

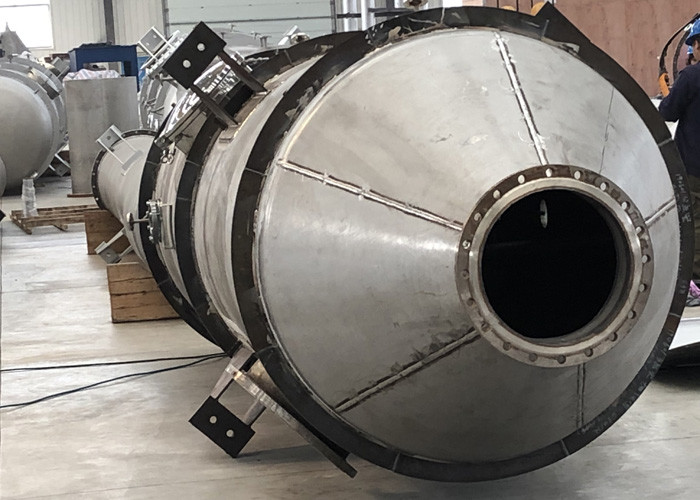

ورشة عمل
