مبادل من النوع الأنبوبي معدات المبخر MVR التدوير القسري
مبخر فيلم أنبوبي MVR
مبدأ وخصائص العمل:
بعد التسخين المسبق بواسطة جهاز التسخين المسبق ، تتم إضافة المادة من صندوق الأنبوب العلوي للمبادل الحراري.يتم توزيع المواد في كل أنبوب تبادل حراري من خلال موزع السائل ، ويتم تشكيل فيلم سائل موحد على طول الجدار الداخلي لأنبوب التبادل الحراري.يتم تسخين الفيلم السائل في الأنبوب بواسطة بخار التسخين الموجود على جانب الغلاف أثناء عملية التدفق الهابط ، ويغلي ويتبخر أثناء التدفق إلى أسفل.في الجزء السفلي من أنبوب التبادل الحراري ، تصبح المادة سائلة مركزة وبخار ثانوي.يسقط السائل المركز في صندوق الأنبوب السفلي ، ويدخل البخار الثانوي إلى فاصل الغاز عن السائل.في فاصل الغاز والسائل ، تتم إزالة قطرات السائل المحتبسة بالبخار الثانوي ، ويتم نقل التبخر الثانوي النقي من الفاصل إلى الضاغط.يضغط الضاغط البخار الثانوي ويرسله إلى جانب الغلاف للمبادل الحراري كبخار تسخين لمصدر حرارة المبخر.تتحقق عملية التبخر المستمر.
خصائص مبخر سقوط الفيلم MVR هي كما يلي
1. يتدفق المحلول على شكل غشاء في مبخر أحادي الاتجاه مع معامل نقل حرارة عالي ؛
2. تغطي مساحة صغيرة.
3. بالنسبة للمواد الحساسة للحرارة ، يمكن تحويلها إلى مادة تمريرة واحدة ، ووقت الاحتفاظ بالمواد قصير ، وليس من السهل التسبب في تدهور المواد ؛
4. انخفاض استهلاك الطاقة.
5. الاحتفاظ بالسوائل الصغيرة ، من السهل تحقيق التنظيف التلقائي.
نظام تبخر الفيلم المتساقط MVR مناسب لتركيز المواد والتركيز المسبق لبلورة الملح.إنها مناسبة لتبخير المواد بدون جزيئات ، وليس من السهل تحجيمها ولزوجة منخفضة ، خاصة للمواد الحساسة للحرارة.
الخصائص الرئيسية:
تعد تقنية توفير الطاقة في مبخر MVR هي التقنية الدولية الأكثر تقدمًا للمبخر ، ولا تحتاج إلا إلى القليل من البخار الحي (عند بدء تشغيل المبخر يحتاج إلى القليل من البخار الحي ، أثناء التشغيل العادي تقريبًا لا تحتاج إلى بخار مباشر) ، مما يقلل بشكل كبير من تكاليف تشغيل الأعمال ، ويقلل من التلوث البيئي.
نظرًا لاعتماد مصدر حرارة مزود الضاغط ، هناك اختلاف بسيط في درجة الحرارة مقارنة بالمبخر التقليدي ، ويمكن أن يحقق تبخرًا معتدلًا ، ويحسن جودة المنتج بشكل كبير ويقلل من التلوث.
لا حاجة إلى مكثف أو تحتاج فقط إلى مكثف صغير الحجم ، الهيكل والعملية بسيط للغاية ، يمكن أن يكون التشغيل التلقائي الكامل ، التشغيل المستمر ، السلامة والموثوقية.
هذا النظام الداخلي للمبخر مجهز بخط أنابيب نظيف CIP ، والذي يمكن أن يحقق نظافة في مكانه ، وسهل التشغيل وبدون زاوية ميتة.
يمكن تبخير المواد السائلة تحت درجة حرارة منخفضة (50-100 درجة مئوية) في هذا المبخر ، تكون المادة السائلة موحدة وبدون مواد قيد التشغيل ، وليس من السهل فحم الكوك ، وتمسخ تسخين المواد ضئيل للغاية.
نظرًا لاستخدام الحرارة الكامنة الثانوية للبخار المعاد تدويره بنسبة 100٪ ، تجنب تمامًا استخدام البخار الحي ، وبالتالي قلل من استهلاك البخار بشكل كبير.
بالنسبة للمواد الحساسة للحرارة ، يمكن استخدامها مع مضخة التفريغ ، والتي يمكن إجراؤها بالقرب من الضغط المطلق تحت التفريغ ، وذلك لتحقيق تبخر بدرجة حرارة منخفضة ، يمكن أن تكون درجة حرارة التبخر الأدنى 50 درجة مئوية.
التحكم البسيط في العملية والأتمتة —— نظرًا للكمية الصغيرة للاحتفاظ بالسوائل ، يمكن تغيير مبخر الفيلم المتساقط وفقًا لدرجة الفراغ / سعة التغذية / التركيز / درجة الحرارة ، وهي الشروط الأساسية لجودة مستقرة للمنتجات.
يمكن أن تصل قدرة المعالجة إلى 100T / h ، مع مزايا مثل مساحة الأرضية الصغيرة ، والهيكل المدمج ، والتشغيل المستقر ، وما إلى ذلك.
إعادة ضغط البخار الميكانيكي MVR استهلاك المبخر مقارنة بمعدات التبخير التقليدية المحسوبة عن طريق تبخير 1T من الماء
| اسم | بخار | الطاقة الكهربائية | التكلفة الإجمالية (يوان) | ||
| سعة التبخر (كجم / ساعة) | الاستهلاك (T) | التكلفة (يوان) | الاستهلاك (kw) | التكلفة (يوان) | |
| المبخر ذو التأثير الفردي | 1.1 | 220 | 3 | 2.1 | 222.1 |
| مبخر ذو تأثير مزدوج | 0.55 | 110 | 3 | 2.1 | 112.1 |
| ثلاثة مبخر تأثير | 0.4 | 88 | 3 | 2.1 | 90.1 |
| مبخر MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
رسم مبدأ العمل

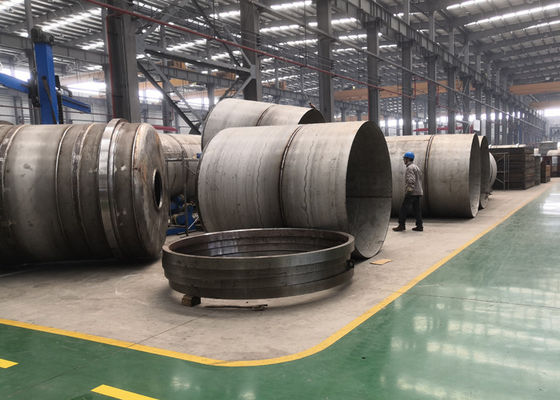

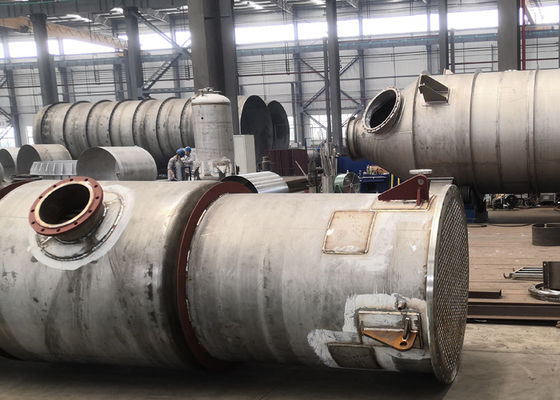

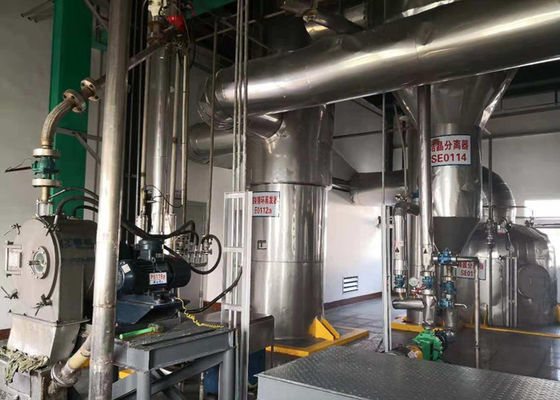

تفاصيل المنتج
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
