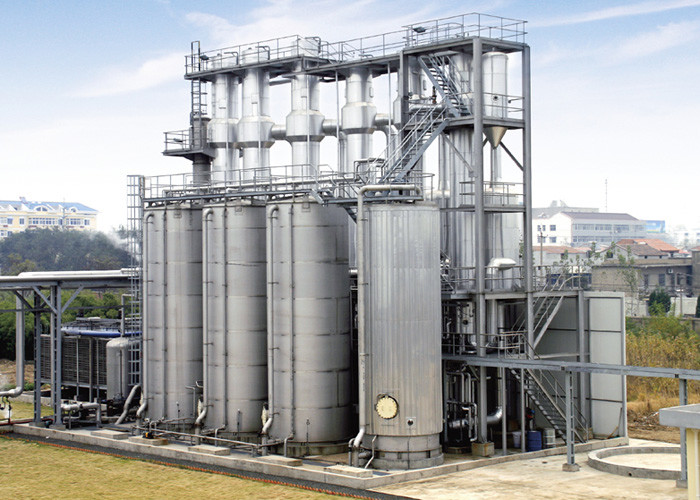

تبخير متعدد التأثيرات عالية الكفاءة وتوفير الطاقة للصناعة الكيميائية
التبخر المتعدد التأثير
التبخر المتعدد التأثير لا يزال واحدا من الطرق الشائعة المستخدمة لتركيز المحلولات المائية.
العامل الرئيسي الذي يؤثر على اقتصاد نظام التبخر هو عدد التأثيرات.
من خلال زيادة عدد التأثيرات يمكننا زيادة اقتصادية نظام التبخر.
التأثير الأول للمبخر متعدد التأثير هو التأثير الذي يتم تغذيته بالبخار الخام.
الأبخرة التي يتم الحصول عليها من التأثير الأول تعمل كوسيلة تسخين لتأثير آخر.
ويستخدم TVR أو MVR في التبخرات ذات التأثير المتعدد لاستخدام الأبخرة الميتة.
بالنسبة لجهاز التبخر ، تكون درجة حرارة الغليان القصوى 80 درجة مئوية في المرحلة الأولى و 40 درجة مئوية في المرحلة الأخيرة.
عملية المواد
(1) يتم تسليم المواد الخام إلى المُسخّن الأولي الأمامي بواسطة مضخة التغذية من خلال مقياس التدفق الكهرومغناطيسي،ومن ثم يدخل إلى الجزء العلوي من سخان التأثير الأساسي من خلال موزع السائل للتبخر الأساسي والتركيز على فيلم السقوط;
(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.
(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;
(4) التفريغ السائل المركزة التأثير الثالث، وفقا للكشف عن الإنترنت من هيدروميتر، الكشف في الوقت الحقيقي من تركيز المواد،إذا كانت تركيز المواد تصل إلى المتطلبات المحددة، سيتم توصيلها مع صمام التفريغ لفتح صمام التفريغ ونقل المواد إلى خزان المنتج النهائي ، وإلا ،انها سوف تفتح صمام الدوران المواد لجعل المواد إعادة تدوير في المبخر مرة أخرى لإعادة تبخير.
عملية البخار
يدخل البخار الخام إلى سخان التأثير الأساسي لتسخين تركيز التبخر: يقوم البخار الثانوي الناتج عن التأثير الأساسي بتسخين التأثير الثانوي ، وهكذا.البخار الثانوي الذي ينتج عن التأثير الثالث يدخل المكثف النهائي لتبريد التكثيف، ويتم تفريغ المياه المكثفة بواسطة مضخة المكثف.
عملية التكثيف
الماء المكثف الذي ينتج عن التأثير الأساسي في تسخين المواد من قبل أنبوب نقل المياه في الجزء السفلي من القشرة ، لتوفير استهلاك البخار الخام.
يتم تفريغ المياه المكثفة الناتجة عن التأثير الثانوي والثالث بواسطة مضخة المكثف ، وبلغ التفريغ صفر التلوث.يتم توصيل الغاز غير المكثف إلى المكثف النهائي عن طريق أنبوب الغاز غير المكثف وتفريغها عن طريق مضخة الفراغ.
الخصائص
1قدرة التبخر: من 500 كجم / ساعة إلى 80 طن / ساعة
2المادة: الفولاذ المقاوم للصدأ 304 أو الفولاذ المقاوم للصدأ 316L
3العملية المغلقة الكاملة، والتبخر السريع والمنخفضة درجة الحرارة؛
4. أنابيب الداخل هي أنابيب صحية غير مسمومة للنظافة المرآة، لذلك المواد ليست سهلة لصق على الأنابيب. انها سهلة لتنظيف؛
5استهلاك البخار المنخفض: 1 كجم من البخار يمكن أن تبخر 3.5 إلى 4 كجم من الماء.
6درجة حرارة التبخر المنخفضة: يمكن استنشاق جزء من البخار الثانوي إلى جهاز التدفئة ذو التأثير الواحد من خلال مضخة الضغط الساخن من نوع الرذاذ.هذا سيستفيد بالكامل من الحرارة ودرجة حرارة التبخر منخفضة.
7نسبة التركيز الكبيرة: تبني تبخر الفيلم الساقط، مما يجعل السائل المادي ذو اللزوجة الكبيرة سهلاً في التدفق والتبخر، من الصعب تنسيقه، وقتاً قصيراً في التركيز،نسبة التركيز يمكن أن تصل إلى 1:5.
8هذه المعدات يمكن أن تدرك الإنتاج التلقائي، وإدارة النظام الفكري، والتي تتوافق مع معيار GMP.
9يمكن تصميمها في عملية تكنولوجية مختلفة وفقا للخصائص المختلفة للمواد ومتطلبات المستخدمين المختلفة.
المواصفات المميزة للمبخرات الفيلمية المتساقطة ذات التأثير الثلاثي والمعايير التقنية:
المعلم/ المواصفات |
هب-30 | هب-45 | هب-60 | (إتش بي-9)0 | هب - 120 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
التبخر السعة ((kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
استهلاك البخار الخام ((kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
درجة الفراغ كل تأثير |
أولاً التأثير |
0 | |||||||||
الثاني التأثير |
448 | ||||||||||
(mmHg) |
الثالثة التأثير |
640 | |||||||||
درجة حرارة التبخر كل تأثير |
أولاً التأثير |
99 | |||||||||
الثاني التأثير |
76 | ||||||||||
الثالثة التأثير |
53 | ||||||||||
ضغط البخار تبخر ((MPa) |
0.6-1.0 ((الضغط المطلق) | ||||||||||
المحتوى الصلب في العلف ((%) | 6-7 ((مثال لب الذرة)) | ||||||||||
مخرج المحتوى الصلب ((%) | 42-48 ((مثال لب الذرة)) |
مخطط مبادئ العمل
موقع ورشة العمل
