لوحة الوسادة الملحومة مُبخر متعدد التأثير مُصنع يستخدم في صناعات مختلفة
ما هو نظام MEE (التبخر متعدد التأثيرات)؟
نظام المبخر متعدد التأثيرات هو نظام يتم فيه توصيل مبخرات متعددة التأثير أحادي التأثير في سلسلة لتحقيق التبخر المستمر.نظرًا لأن التبخر هو عملية تستهلك كمية كبيرة من البخار لتوليد بخار ثانوي ، من أجل الاستفادة الكاملة من الحرارة المهدرة للبخار ، يتم إدخال البخار الثانوي السابق بشكل عام في التأثير التالي كمصدر للحرارة.هذا يزيد من كفاءة استخدام الطاقة مع ضمان التبخر.
يعتمد اختيار عدد مراحل المبخر متعدد التأثيرات على عوامل مختلفة مثل خصائص المواد المحددة ، وتركيز المواد الواردة والصادرة ، ودرجة الحرارة ، وتكلفة استهلاك الطاقة.بشكل عام ، ينتج عن المزيد من المراحل استهلاك أقل للبخار.نحن ملتزمون أيضًا بتوفير مبخرات متعددة التأثيرات وحلول مناسبة للمواد المختلفة.
تطبيق
تُستخدم المبخرات متعددة التأثير على نطاق واسع في المجالات التالية وفقًا للمتطلبات.
معالجة النفايات السائلة: تولد صناعات مثل الكيماويات والأدوية والمنسوجات والصباغة ومصانع الجعة والسيارات والحليب والصناعات الغذائية وما إلى ذلك ، نفايات سائلة ضارة بالبيئة.تتكون هذه المخلفات السائلة بشكل عام من كمية كبيرة من المياه ومخلفات (ملوثات).عن طريق تبخير المياه من النفايات السائلة باستخدام نظام MEE يؤدي إلى إعادة تدوير المياه.
تحلية المياه: رفض RO (التناضح العكسي) يحتوي على كمية هائلة من المياه.باستخدام MEE ، يمكن إعادة تدوير المياه.
الصناعة الكيميائية / صناعة الأدوية: لإنتاج المنتج ، يكون التركيز المطلوب مطلوبًا أو يجب فصل المواد المرغوبة.باستخدام نظام MEE يتم تحقيق التركيز المطلوب.
صناعة الحليب: يمكن تركيز الحليب في نظام MEE.
صناعة السكر: يمكن تركيز عصير قصب السكر باستخدام نظام MEE.
الصناعات الغذائية: تركيز عصير الطماطم ، النقانق ، تركيز عصير الفاكهة يمكن أن يتم في نظام MEE.
المزايا: يمكن تحقيق التبخر باستهلاك منخفض لمصدر الحرارة.
مميزات
تقدم مبخرات لوح الفيلم المتساقطة التي أثبتت كفاءتها والحاصلة على براءة اختراع مزايا كبيرة مقارنة بالتقنيات الأخرى في السوق ، مثل:
تصوير مثالي - يوفر تصميم اللوحة الحاصل على براءة اختراع ميزة ثابتة لإعادة توزيع الخمور ، مما يضمن جودة فيلم متسقة عبر أسطح التسخين.
أسطح التسخين التي يمكن الوصول إليها - يسمح تصميم اللوح المتوازي الخاص بنا برؤية مريحة لجميع الأسطح للفحص والتنظيف.
تحكم كامل بالبخار - يتيح لنا تصميم الألواح المرنة لدينا تحسين كل تأثير في كل نظام ، ويتحقق هذا تحكمًا هندسيًا شاملاً لضمان سرعات بخار مثالية وقطرات ضغط.

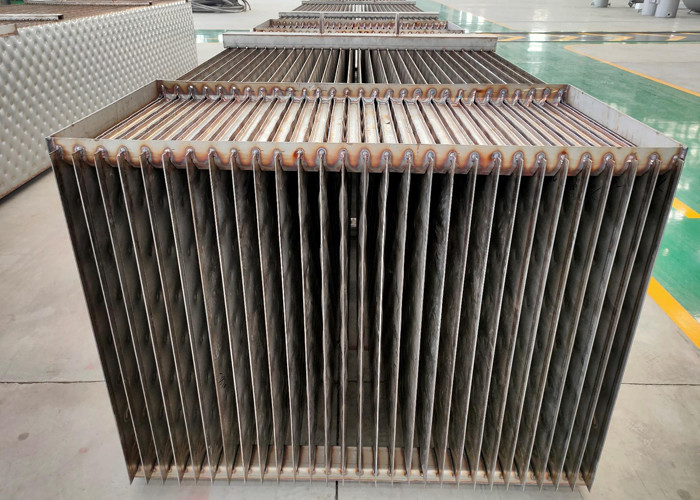

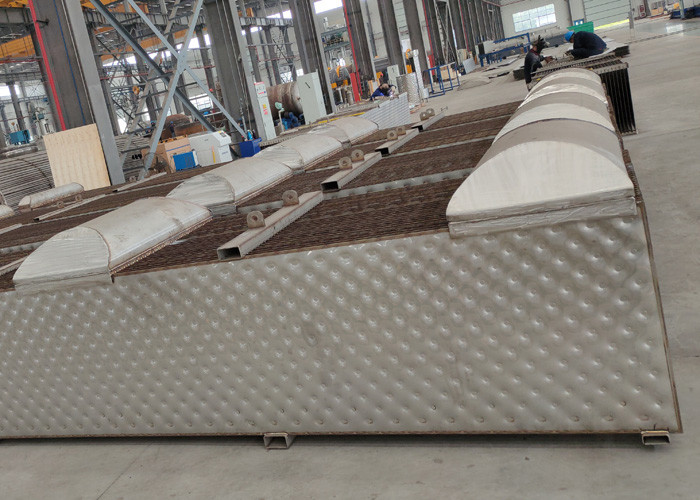

ترتيبات النظام المرنة - يمنحنا التحكم في التصميم باستخدام الألواح الملحومة بالليزر CNC القدرة على إنتاج أي حجم للوحة تقريبًا ، وتتيح لنا هذه الحرية حزم الألواح المُحسّنة للعمل بفعالية ضمن مساحات أو ارتفاعات محدودة.
لمزيد من المعلومات المتعلقة بتصميم اللوحة ، يرجى الاتصال بنا ، شكرًا لك!
عملية
يظهر في الجدول تشغيل عمليتي التبخر لمعالجة السائل الأسود لباب قش القمح.
تشغيل عمليتي تبخير لمعالجة السائل الأسود لباب الورق
| غرض | 5 محطة تأثير | عملية التبخر المشتركة | ||
| التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
| مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
| تركيز وارد (٪) | 10 | 10 | 20 | |
| تركيز خارج (٪) | 45 | 20 | 45 | |
| منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
| منطقة المكثف (㎡) | 800 | / | 300 | |
| استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
| الكهرباء (kWh / h) | 500 | 1600 | 180 | |
| الماء (طن / ساعة) | 900 | / | 350 | |
| تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
| قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
| RMBx10000 / يوم | 10.8 | 6.2 | ||
| RMBx10000 / سنة (340 يومًا) | 3672 | 2115 | ||
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 يوان صيني) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.
مبدأ العمل

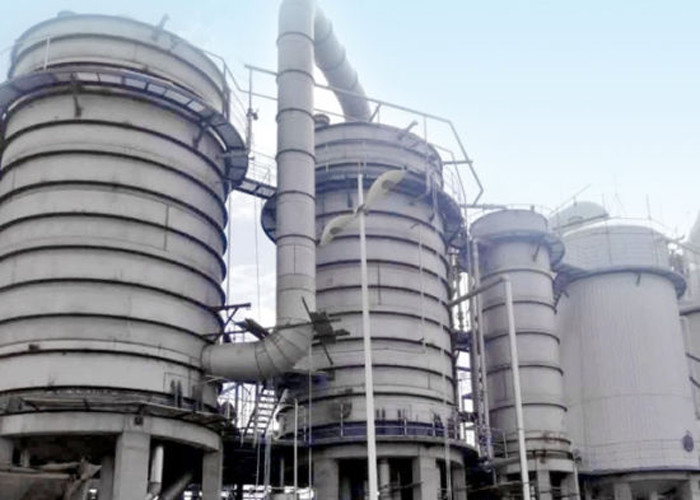

موقع العميل
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
