مبخر متعدد التأثيرات نظام MEE لتركيز العصير / عصير المانجو / عصير قصب السكر
متعدد التأثير مقدمة أساسية التبخر
يستخدم مبخر سقوط الفيلم متعدد التأثير مبدأ تبخر الغشاء المتساقط لتسخين وغلي المحلول المخفف لتبخير جزء من الماء ، وذلك لتحقيق الغرض من تركيز المحلول.تتبنى الوحدة عملية إنتاج مستمرة.لها مزايا نسبة التركيز الكبيرة (1 / 5-1 / 10) ، نطاق اللزوجة الواسع (<400CP) ، تأثير نقل الحرارة الجيد وقدرة المعالجة الكبيرة.إنها مناسبة لتبخير المواد الحساسة للحرارة والتركيز العالي واللزوجة العالية والمواد المسببة للتآكل.انها مناسبة للب الذرة و عصير المالتوز في صناعة النشا والعصير والمني المنكه في صناعة الأغذية والحليب في صناعة الألبان ، وتركيز حبيبات التقطير في صناعة السكر وصناعة الكحول.
تحتوي الوحدة على معامل نقل حرارة كبير وفرق صغير في درجة حرارة نقل الحرارة.وفقًا للخصائص المختلفة لمواد التبخر وأهداف التبخر ، يمكن دمجها في أنظمة تأثير مزدوج وثلاثة تأثيرات وأربعة تأثيرات وخمسة تأثير تبخر.يمكنه أيضًا استخدام بخار النفايات من الجزء العلوي من حزمة الأنبوب أو مجفف القرص ومصادر الحرارة الأخرى ذات القيمة الحرارية المنخفضة (مثل بخار المكثف) كمصدر حرارة للمبخر ليصبح مبخرًا للحرارة المهدورة ، والذي يمكن أن يقلل بشكل كبير من استهلاك البخار الخام وتحقيق أقصى تأثير لتوفير الطاقة.عندما يكون هناك إمداد كافٍ من البخار الحراري المهدور ، فلن تكون هناك حاجة إلى بخار على الإطلاق ، ويمكن تحقيق فوائد اقتصادية ملحوظة.
عملية المواد
(1) يتم تسليم المواد الخام إلى جهاز التسخين الأولي الأمامي عن طريق مضخة التغذية من خلال مقياس التدفق الكهرومغناطيسي ، ثم تدخل الجزء العلوي من سخان التأثير الأساسي من خلال موزع السائل لتبخير وتركيز الفيلم المتساقط الأولي ؛
(2) يتم نقل السائل المركز ذو التأثير الأول إلى الموزع العلوي لسخان التأثير الثاني بواسطة مضخة تدوير المواد السفلية ذات التأثير الأول لتركيز تبخر الغشاء الساقط الثانوي.
(3) يتم نقل السائل المركز ذو التأثير الثاني إلى الموزع العلوي لسخان التأثير الثالث بواسطة مضخة تدوير المواد السفلية ذات التأثير الثاني للمرات الثالثة من تركيز تبخر الغشاء الساقط ؛
(4) تفريغ سائل مركّز للتأثير الثالث ، وفقًا للكشف عبر الإنترنت عن مقياس كثافة السوائل ، والكشف في الوقت الفعلي عن تركيز المواد ، إذا وصل تركيز المواد إلى المتطلبات المحددة ، فسيتم ربطه بصمام التفريغ لفتح صمام التفريغ و نقل المواد إلى خزان المنتج النهائي ، وإلا فإنه سيفتح صمام تدوير المواد لإعادة تدوير المواد إلى المبخر مرة أخرى لإعادة التبخر.
عملية البخار
يدخل البخار الخام إلى سخان التأثير الأساسي لتركيز التبخر بالتسخين: البخار الثانوي الناتج عن التأثير الأساسي يسخن التأثير الثانوي ، وما إلى ذلك.يدخل البخار الثانوي الناتج عن التأثير الثالث إلى المكثف النهائي لتبريد التكثيف ، ويتم تفريغ الماء المتكثف بواسطة مضخة التكثيف.
عملية التكثيف
الماء المتكثف الناتج عن التأثير الأولي للتسخين المسبق للمواد من خلال أنبوب نقل المياه في الجزء السفلي من الغلاف ، لتوفير استهلاك البخار الخام ؛
يتم تصريف المياه المتكثفة الناتجة عن التأثير الثانوي والثالث بواسطة مضخة التكثيف ، وقد وصل التفريغ إلى الصفر تلوث.يتم توصيل الغاز غير المتكثف بالمكثف النهائي بواسطة أنبوب الغاز غير المتكثف ويتم تفريغه بواسطة مضخة التفريغ.
تطبيق
تُستخدم المبخرات متعددة التأثير على نطاق واسع في المجالات التالية وفقًا للمتطلبات.
معالجة النفايات السائلة: تولد صناعات مثل الكيماويات والأدوية والمنسوجات والصباغة ومصانع الجعة والسيارات والحليب والصناعات الغذائية وما إلى ذلك ، نفايات سائلة ضارة بالبيئة.تتكون هذه المخلفات السائلة بشكل عام من كمية كبيرة من المياه ومخلفات (ملوثات).عن طريق تبخير المياه من النفايات السائلة باستخدام نظام MEE يؤدي إلى إعادة تدوير المياه.
تحلية المياه: رفض RO (التناضح العكسي) يحتوي على كمية هائلة من المياه.باستخدام MEE ، يمكن إعادة تدوير المياه.
الصناعة الكيميائية / صناعة الأدوية: لإنتاج المنتج ، يكون التركيز المطلوب مطلوبًا أو يجب فصل المواد المرغوبة.باستخدام نظام MEE يتم تحقيق التركيز المطلوب.
صناعة الحليب: يمكن تركيز الحليب في نظام MEE.
صناعة السكر: يمكن تركيز عصير قصب السكر باستخدام نظام MEE.
الصناعات الغذائية: تركيز عصير الطماطم ، النقانق ، تركيز عصير الفاكهة يمكن أن يتم في نظام MEE.
المزايا: يمكن تحقيق التبخر باستهلاك منخفض لمصدر الحرارة.
| اكتب | تأثير واحد | تأثير مزدوج | ثلاثة تأثير |
| سعة التبخر (كجم / ساعة) | 300-2000 | 1200-4000 | 3600-15000 |
| كثافة مواد التغذية٪ | حسب المادة | ||
| كثافة مادة التفريغ٪ | حسب المادة | ||
| ضغط البخار | 0.5-0.8 | ||
| استهلاك البخار / سعة التبخر (بمضخة ضغط حراري) | 0.65 | 0.38 | 0.28 |
| درجة حرارة التبخير | 45-90 | ||
| درجة حرارة التعقيم | 90-110 | ||
| استهلاك مياه التبريد / سعة التبخر (مدخل 20 درجة مئوية ، مخرج 40 درجة مئوية) | 28 | 11 | 8 |
| ملاحظة: يمكننا تصميم منتج مخصص وفقًا لمتطلبات العميل. | |||
مبدأ العمل

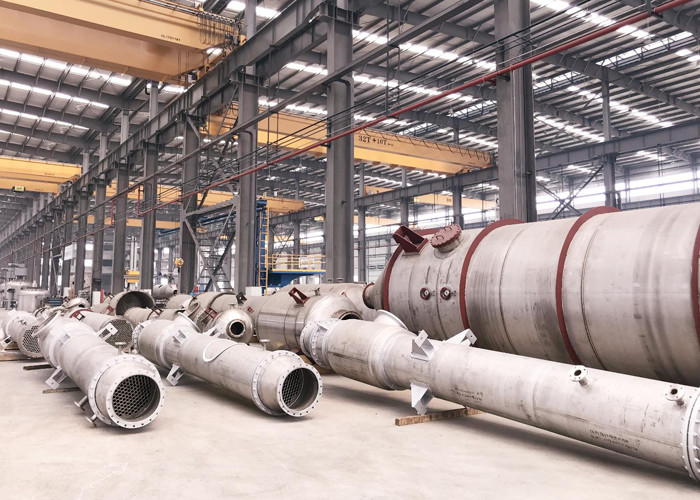

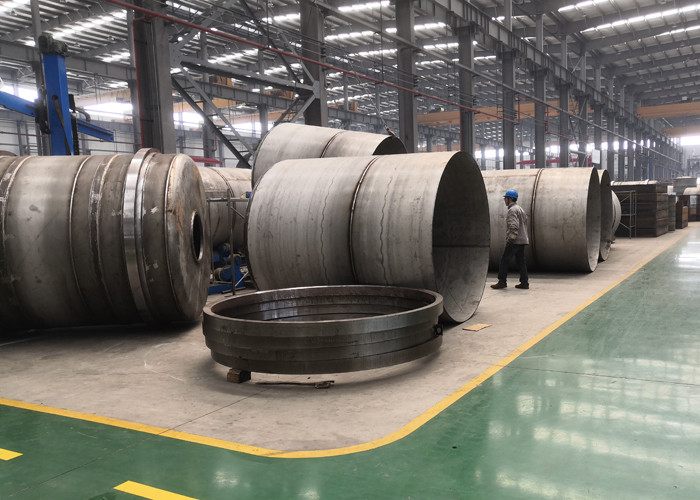

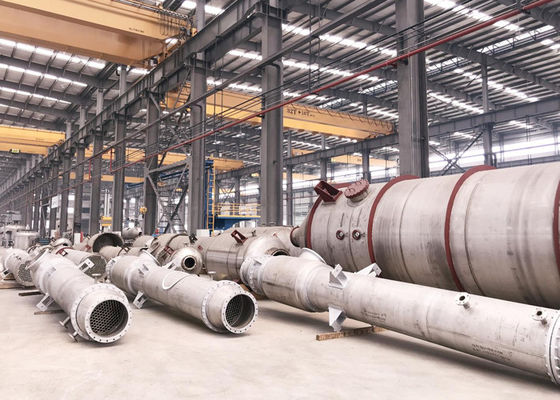

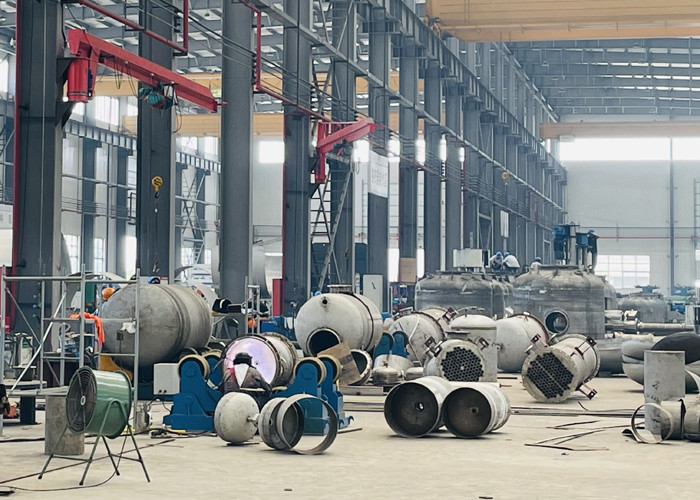

معدات إنتاج متقدمة
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
