مبخر غشاء السقوط متعدد التأثير مصنوع حسب الطلب من الفولاذ المقاوم للصدأ لمعالجة النفايات السائلة الصيدلانية
مبخرات متعددة التأثير
تعمل المبخرات متعددة التأثير على زيادة الاقتصاد في البخار إلى أقصى حد حيث يتم استخدام البخار المتولد من تأثير واحد لدفع تأثير آخر.يعد هذا النوع من النظام متعدد التأثيرات مثاليًا لتطبيقات التغذية المستمرة ، حيث يتم تقليل السوائل تدريجيًا في كل تأثير إلى تفريغ التركيز النهائي.يعد تصميم المبخر ، المستند إلى التقنيات الحاصلة على براءة اختراع ، مثاليًا لأنظمة التأثيرات المتعددة ، حيث يمكن تحسين كل تأثير لكل من الظروف الوظيفية للبخار والسائل لتحقيق التبخر الأمثل.تتيح لنا هذه القدرة ، جنبًا إلى جنب مع تصميم نظامنا الكامل ، قيادة السوق من أجل الكفاءة والموثوقية.
خصائص الهيكل والأداء
يتكون المبخر من غرفة تسخين وغرفة فصل بخار سائل.تتكون وحدة التبخير من أكثر من مبخرين ، ومضخة حرارية ، ومضخات مدخل ومخرج لكل تأثير ، وجهاز تفريغ ، وأداة كشف ، وخط أنابيب وصمام.تتكون غرفة التسخين بشكل أساسي من الغلاف وجهاز توزيع حزمة الأنبوب وأنبوب التوصيل ، بينما تتكون غرفة فصل البخار والسائل بشكل أساسي من قاذف القشرة والرغوة.
أ.يمكن للوحدة أن تتبنى طريقة التغذية المستمرة في اتجاه التيار ، أو طريقة التغذية المختلطة أو التيار المعاكس.اتجاه تدفق المحلول هو نفس اتجاه بخار التسخين ، ويتم تسخين المادة الخام مسبقًا إلى نقطة الغليان بواسطة جهاز التسخين المسبق قبل دخول التأثير الأول.نظرًا لأن نقطة غليان محلول التأثير المسبق أعلى من تلك الموجودة في محلول ما بعد التأثير ، ستصبح المادة شديدة السخونة وتتبخر من تلقاء نفسها عندما تدخل محلول ما بعد التأثير.وفي الوقت نفسه ، يمكن أيضًا أن يتبخر جزء من مكثف ما قبل التأثير من تلقاء نفسه عندما يدخل محلول التأثير التالي ، لذلك يمكن توليد المزيد من البخار الثانوي.في تغذية التيار المعاكس ، يتم تغذية المادة الخام بالتأثير الثالث وتفريغها بالتأثير الأول بعد التأثير الثاني.عند الخلط والتغذية ، يتم تغذية المواد الخام بالتأثير الثالث وتفريغها بالتأثير الثاني بعد التأثير الأول.
ب.بمساعدة الضغط الثابت ، تزداد درجة حرارة تشبع بعض البخار الأولي والثانوي في المضخة الحرارية النفاثة البخارية ، ثم تعود إلى غرفة التسخين الأولية كبخار للتدفئة ، وذلك لتحسين اقتصاد البخار.
ج.يجعل الموزع الساكن تدفق المواد بشكل متساو وفعال في الجدار الداخلي للأنبوب بعد دخول أنبوب التغذية من أعلى حجرة التسخين ، لذلك تم تحسين معامل نقل الحرارة بشكل كبير.في الوقت نفسه ، يمكن تجاهل فقدان درجة الحرارة الناتج عن الرأس الثابت لعمود السائل ، وبالتالي فإن الاختلاف الفعال في درجة الحرارة لمبخر الفيلم المتساقط كبير في ظل نفس الظروف.
د.وقت بقاء المحلول في المبخر قصير ، لذا فهو مناسب بشكل خاص لتبخير المواد الحساسة للحرارة.
أين يتم استخدامه ، تطبيق نظام التبخر متعدد التأثير؟
الصناعات الغذائية ومعالجة مياه الصرف والتركيز والتبلور.
ما هو الجزء المكون من هذا المبخر MEE؟
مبادل حراري ، مضخة إعادة تدوير ، فاصل ، مكثف ، مضخة نقل ، مضخة تكثيف ، مضخة فراغ ، منصة تشغيل ، نظام تحكم.
المتغيرات
زيادة عدد المراحل لتقليل استهلاك البخار.
مع فصل الملح أو بدونه.
مفاهيم مختلفة للتسخين المسبق.
تكثيف بخار المرحلة النهائية في الخلط أو مكثفات السطح.
دخول المحلول المراد تبخيره إلى المرحلة الأولى (التدفق المتوازي) أو المرحلة الأخيرة (التدفق العكسي).وفقًا لذلك ، يتم تفريغ المركز باردًا (تدفق متوازي) أو ساخن (تدفق عكسي) من المصنع.
المعلمات التقنية لمبخر الفيلم المتساقط
| اكتب | تأثير واحد | تأثير مزدوج | ثلاثة تأثير |
| سعة التبخر (كجم / ساعة) | 300-2000 | 1200-4000 | 3600-15000 |
| كثافة مواد التغذية٪ | حسب المادة | ||
| كثافة مادة التفريغ٪ | حسب المادة | ||
| ضغط البخار | 0.5-0.8 | ||
| استهلاك البخار / سعة التبخر (بمضخة ضغط حراري) | 0.65 | 0.38 | 0.28 |
| درجة حرارة التبخير | 45-90 | ||
| درجة حرارة التعقيم | 90-110 | ||
| استهلاك مياه التبريد / سعة التبخر (مدخل 20 درجة مئوية ، مخرج 40 درجة مئوية) | 28 | 11 | 8 |
| ملاحظة: يمكننا تصميم منتج مخصص وفقًا لمتطلبات العميل. | |||
رسم مبدأ العمل

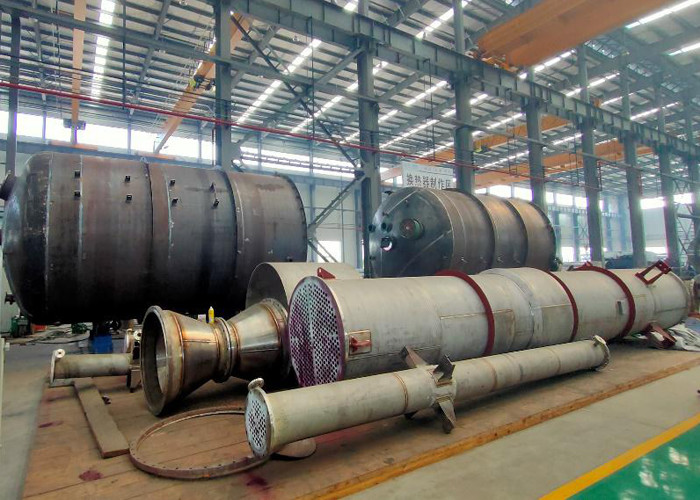

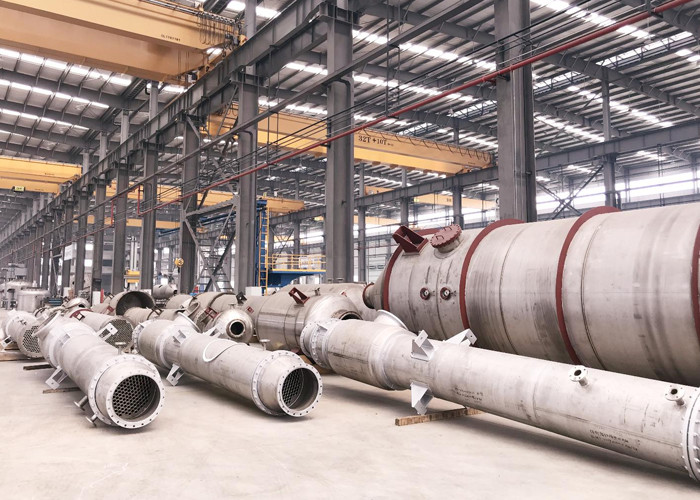

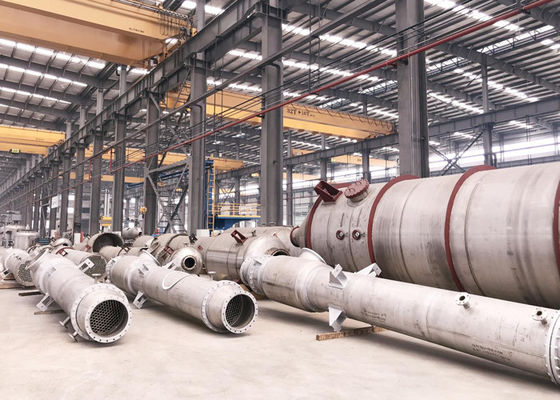

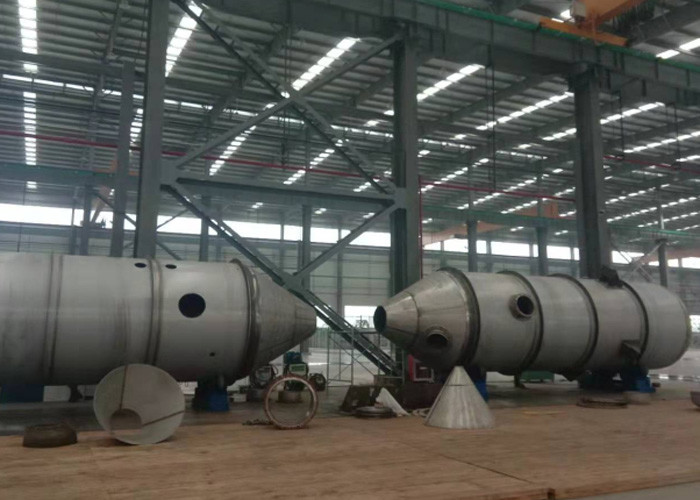

موقع ورشة العمل
