من السهل تشغيل مبخر MVR متعدد التأثير لمياه الصرف الدوائية كلوريد الصوديوم
وصف العملية - مثال على مبدأ التدفق المتوازي
يدخل المحلول إلى دائرة المبخر في المرحلة الأولى.هنا يمتزج مع المحلول المتداول ويتم تسخينه في سخان H بالبخار.في المبخر V1 ، يتبخر المذيب (الماء) أثناء تبريد المحلول إلى درجة حرارة الغليان.ثم يتدفق المحلول إلى المرحلة الثانية ، والتي يتم تشغيلها تحت ضغط منخفض وبالتالي عند درجة حرارة منخفضة.يستخدم البخار المتولد في المرحلة الأولى كوسيط تسخين لتبخير المحلول في المرحلة الثانية.يمكن تكرار هذه العملية عدة مرات اعتمادًا على ارتفاع نقطة الغليان للمحلول وظروف الإطار الحالية.يتكثف بخار المرحلة الأخيرة عن طريق مياه التبريد.إذا تبلور الملح في النبات ، فإن التبخر الإضافي يركز المحلول إلى الحد الذي تتشكل فيه البلورات.إذا رغبت في ذلك ، يمكن بعد ذلك فصل البلورات الموجودة في المعلق عن المحلول وتجفيفها.
هيكل
يتكون مبخر سقوط الفيلم متعدد التأثير من فواصل (التأثير الأول ، التأثير الثاني ، التأثير الثالث) ومبخرات ومسخنات أولية ، ومكثف ومضخة تفريغ ، ومضخة تغذية ، ومضخة دوران ، ومضخة تفريغ ، ومضخة مياه مكثفة ، وخطوط أنابيب ووصلات ، إلخ. إنه مُجهز بمقياس فراغ ، مقياس حرارة ، مقياس ضغط ، إلخ.
صفة مميزة
1. قدرة التبخر: من 500Kg / h إلى 80T / h
2. مادة: (ستينلسّ ستيل) 304 أو (ستينلسّ ستيل) (316 ل)؛
3. عملية مغلقة بالكامل ، تبخر بدرجة حرارة منخفضة وسريعة.
4. الأنابيب الداخلية عبارة عن أنابيب صحية غير ملحومة لتلميع المرايا ، لذلك ليس من السهل لصق المواد على الأنابيب.سهل التنظيف.
5. درجة حرارة تبخر منخفضة: يمكن استنشاق جزء من البخار الثانوي إلى سخان أحادي التأثير من خلال مضخة الضغط الساخن من نوع الرش.هذا من شأنه الاستفادة الكاملة من الحرارة ودرجة حرارة التبخر منخفضة.
6. نسبة التركيز الكبيرة: اعتماد تبخر الفيلم المتساقط ، مما يجعل المادة السائلة ذات اللزوجة الأكبر سهلة التدفق والتبخر ، ويصعب قياسها ، ووقت تركيز قصير.
7. يمكن لهذه المعدات أن تحقق الإنتاج الأوتوماتيكي ، وإدارة النظام الفكري.
8. يمكن تصميمها في عمليات تكنولوجية مختلفة وفقًا للخصائص المختلفة للمواد ومتطلبات المستخدمين المختلفة.
تطبيق
تُستخدم المبخرات متعددة التأثير على نطاق واسع في المجالات التالية وفقًا للمتطلبات.
معالجة النفايات السائلة: تولد صناعات مثل الكيماويات والأدوية والمنسوجات والصباغة ومصانع الجعة والسيارات والحليب والصناعات الغذائية وما إلى ذلك ، نفايات سائلة ضارة بالبيئة.تتكون هذه المخلفات السائلة بشكل عام من كمية كبيرة من المياه ومخلفات (ملوثات).عن طريق تبخير المياه من النفايات السائلة باستخدام نظام MEE يؤدي إلى إعادة تدوير المياه.
تحلية المياه: رفض RO (التناضح العكسي) يحتوي على كمية هائلة من المياه.باستخدام MEE ، يمكن إعادة تدوير المياه.
الصناعة الكيميائية / صناعة الأدوية: لإنتاج المنتج ، يكون التركيز المطلوب مطلوبًا أو يجب فصل المواد المرغوبة.باستخدام نظام MEE يتم تحقيق التركيز المطلوب.
صناعة الحليب: يمكن تركيز الحليب في نظام MEE.
صناعة السكر: يمكن تركيز عصير قصب السكر باستخدام نظام MEE.
الصناعات الغذائية: تركيز عصير الطماطم ، النقانق ، تركيز عصير الفاكهة يمكن أن يتم في نظام MEE.
المزايا: يمكن تحقيق التبخر باستهلاك منخفض لمصدر الحرارة.
مواصفات المبخر ذو التأثير الثلاثي النموذجي والمعلمات التقنية:
|
معامل/ تحديد |
إتش بي 3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
تبخر السعة (كجم / ساعة) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
استهلاك بخار خام (كجم / ساعة) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
درجة الفراغ من كل تأثير |
أولا تأثير |
0 | |||||||||
|
ثانية تأثير |
448 | ||||||||||
| (مم زئبق) |
ثالث تأثير |
640 | |||||||||
|
درجة حرارة التبخر كل تأثير |
أولا تأثير |
99 | |||||||||
|
ثانية تأثير |
76 | ||||||||||
|
ثالث تأثير |
53 | ||||||||||
|
ضغط البخار لـ التبخر (MPa) |
0.6-1.0 (الضغط المطلق) | ||||||||||
| المحتوى الصلب في العلف (％) | 6-7 (مثال لب الذرة) | ||||||||||
| منفذ المحتوى الصلب (％) | 42-48 (مثال لب الذرة) | ||||||||||

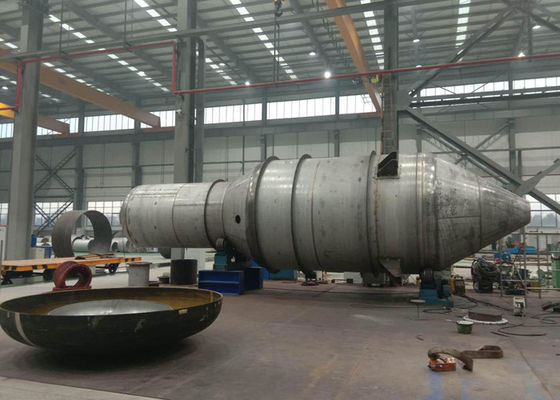

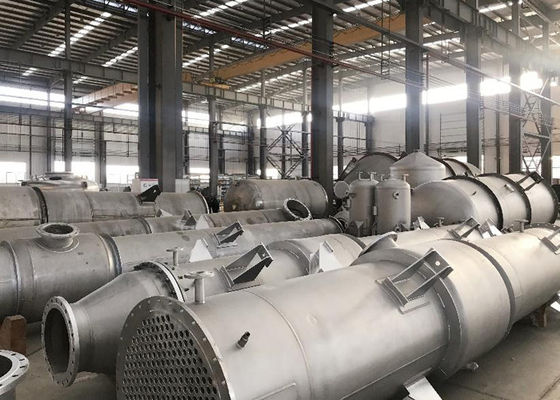

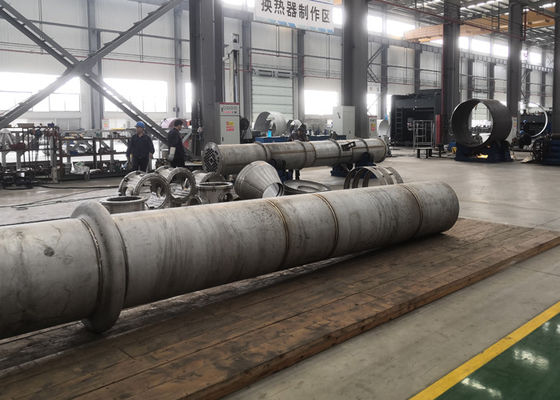

موقع الإنتاج لدينا
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
