نظام بلورة تبخيري مزدوج التأثير لمياه الصرف الصحي من كلوريد البوتاسيوم في صناعة بطاريات الليثيوم
ما هي ميزات ومزايا نظام MEE لاستخدامه في محطة معالجة مياه الصرف الصحي؟
وفقًا لخصائص المادة وحجم قدرة التبخر ، يمكن تصميمها كوحدة تبخير أحادية التأثير أو متعددة التأثير ، مع مجموعة معدات مرنة ومساحة تشغيل كبيرة ؛
معامل نقل الحرارة لنظام التبخر متعدد التأثيرات مرتفع نسبيًا ، ووقت تسخين المادة قصير ، ودرجة حرارة التبخر منخفضة ، مما يمكن أن يقلل بشكل فعال من تآكل المعدات.
يستفيد نظام التبخير متعدد التأثيرات بشكل كامل من الحرارة الكامنة للبخار الثانوي للمادة لتقليل انبعاث الحرارة وتقليل استهلاك البخار الخام.
ليس من السهل إفساد أنبوب التبادل الحراري لنظام التبخر متعدد التأثيرات ، مع كفاءة عالية في نقل الحرارة ، ومرونة تشغيل كبيرة ، وتشغيل موثوق ودورة تشغيل طويلة.
عملية المواد
(1) يتم تسليم المواد الخام إلى جهاز التسخين الأولي الأمامي عن طريق مضخة التغذية من خلال مقياس التدفق الكهرومغناطيسي ، ثم تدخل الجزء العلوي من سخان التأثير الأساسي من خلال موزع السائل لتبخير وتركيز الفيلم المتساقط الأولي ؛
(2) يتم نقل السائل المركز ذو التأثير الأول إلى الموزع العلوي لسخان التأثير الثاني بواسطة مضخة تدوير المواد السفلية ذات التأثير الأول لتركيز تبخر الغشاء الساقط الثانوي.
(3) يتم نقل السائل المركز ذو التأثير الثاني إلى الموزع العلوي لسخان التأثير الثالث بواسطة مضخة تدوير المواد السفلية ذات التأثير الثاني للمرات الثالثة من تركيز تبخر الغشاء الساقط ؛
(4) تفريغ سائل مركّز للتأثير الثالث ، وفقًا للكشف عبر الإنترنت عن مقياس كثافة السوائل ، والكشف في الوقت الفعلي عن تركيز المواد ، إذا وصل تركيز المواد إلى المتطلبات المحددة ، فسيتم ربطه بصمام التفريغ لفتح صمام التفريغ و نقل المواد إلى خزان المنتج النهائي ، وإلا فإنه سيفتح صمام تدوير المواد لإعادة تدوير المواد إلى المبخر مرة أخرى لإعادة التبخر.
عملية البخار
يدخل البخار الخام إلى سخان التأثير الأساسي لتركيز التبخر بالتسخين: البخار الثانوي الناتج عن التأثير الأساسي يسخن التأثير الثانوي ، وما إلى ذلك.يدخل البخار الثانوي الناتج عن التأثير الثالث إلى المكثف النهائي لتبريد التكثيف ، ويتم تفريغ الماء المتكثف بواسطة مضخة التكثيف.
عملية التكثيف
الماء المتكثف الناتج عن التأثير الأولي للتسخين المسبق للمواد من خلال أنبوب نقل المياه في الجزء السفلي من الغلاف ، لتوفير استهلاك البخار الخام ؛
يتم تصريف المياه المتكثفة الناتجة عن التأثير الثانوي والثالث بواسطة مضخة التكثيف ، وقد وصل التفريغ إلى الصفر تلوث.يتم توصيل الغاز غير المتكثف بالمكثف النهائي بواسطة أنبوب الغاز غير المتكثف ويتم تفريغه بواسطة مضخة التفريغ.
المزايا الرئيسية للأنظمة متعددة التأثير:
القدرة على تعظيم استخدام طاقة الإدخال (الاقتصاد البخاري)
انخفاض الطاقة المطلوبة لتشغيل النظام بالكامل
انخفاض حمل التكثيف مع تأثيرات إضافية (الحاجة إلى مياه تبريد أقل)
التحكم في تدفق الخمور
جمع ومعالجة مكثفات كريهة مريحة
القدرة على القيام بتنظيف عبر الإنترنت للتأثيرات الفردية
أقصى قدر من الكفاءة الحرارية مع خيار التدفق المتزامن
| اكتب | تأثير واحد | تأثير مزدوج | ثلاثة تأثير |
| سعة التبخر (كجم / ساعة) | 300-2000 | 1200-4000 | 3600-15000 |
| كثافة مواد التغذية٪ | حسب المادة | ||
| كثافة مادة التفريغ٪ | حسب المادة | ||
| ضغط البخار | 0.5-0.8 | ||
| استهلاك البخار / سعة التبخر (بمضخة ضغط حراري) | 0.65 | 0.38 | 0.28 |
| درجة حرارة التبخير | 45-90 | ||
| درجة حرارة التعقيم | 90-110 | ||
| استهلاك مياه التبريد / سعة التبخر (مدخل 20 درجة مئوية ، مخرج 40 درجة مئوية) | 28 | 11 | 8 |
| ملاحظة: يمكننا تصميم منتج مخصص وفقًا لمتطلبات العميل. | |||
مبدأ العمل

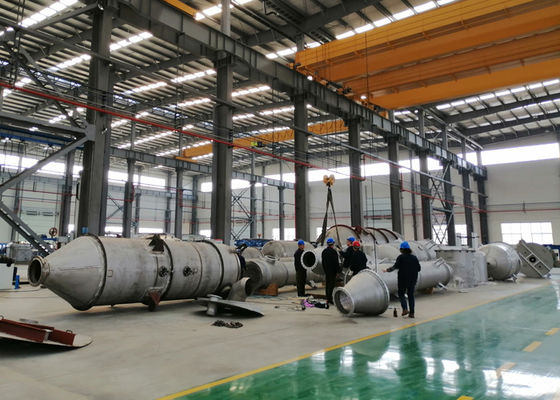

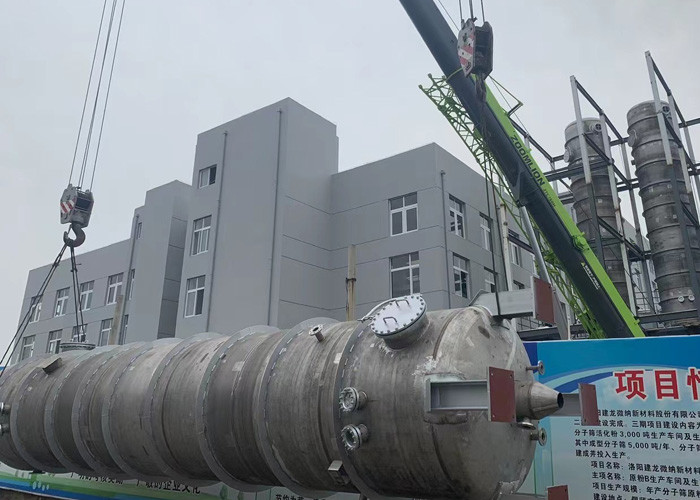

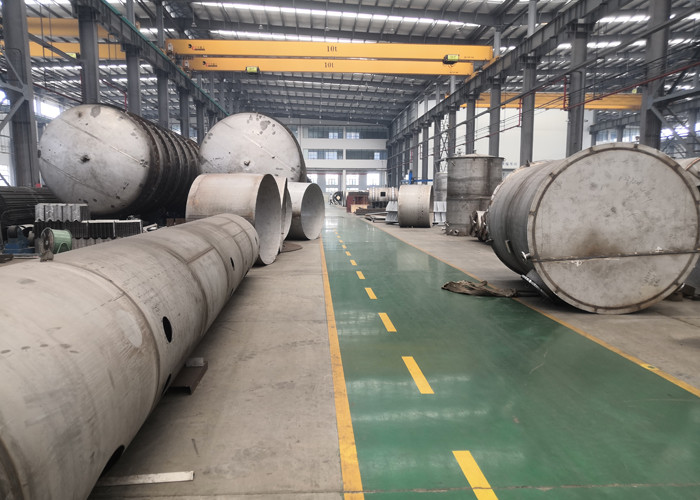

موقع منشأة عملائنا
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
