مبادل حراري مزدوج لوحة الوسادة منقوش لصناعة لب الورق
لوحات الوسادة
1. صُنعت لوحة الوسادة ذات الوسادة على جانب واحد عندما يتم لحام الصفيحة الرفيعة بالليزر على لوح سميك وأثناء نفخ الوسادة لا تتشوه اللوحة السميكة.لذلك فإن لوحة الوسادة حيث تم تشويه الصفيحة الرفيعة -2 مع وسادة ولا تزال اللوحة السميكة مسطحة أو في نصف القطر الملفوف تسمى لوحة وسادة واحدة منقوشة

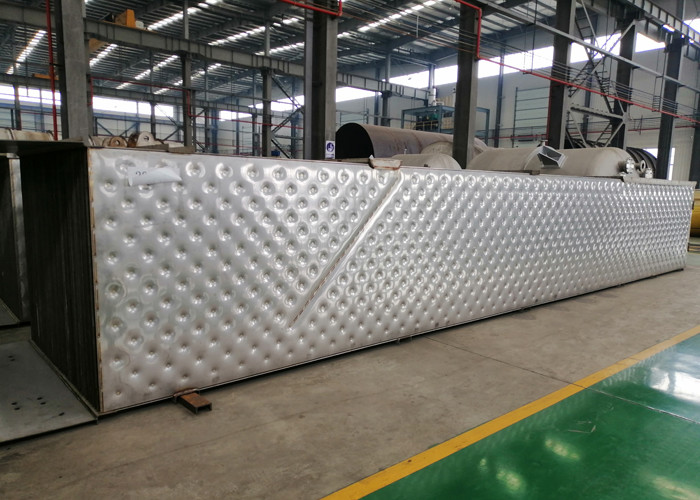

2. يتم إنشاء لوحة الوسادة ذات الانتفاخ المزدوج على كل جانب عندما يتم لحام لوحين متساويين السماكة معًا ، أثناء نفخ لوحة الوسادة ، وتشكل كلتا الصفيحتين نفس الشيء.تسمى لوحة الوسادة ذات الجانبين المتضخم بشكل متساوٍ "لوحة وسادة مزدوجة منقوشة".
تخصيص
| قدرة الضغط العالي (≥5MPa) | مكافحة القاذورات |
| هيكل مدمج | يمكن تصميمه بأي شكل |
| انتقال حرارة عالية | مقاومة تدفق منخفضة |
| الحد الأقصى لحجم القطعة الواحدة: 2000 * 12000 مم | سهل التنظيف |
تطبيق

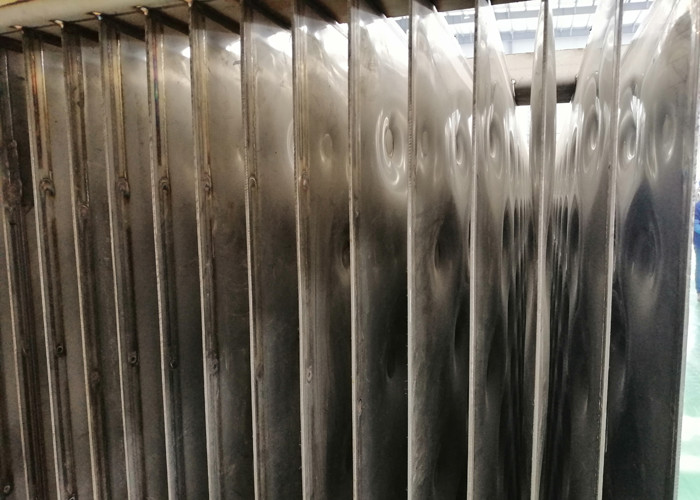

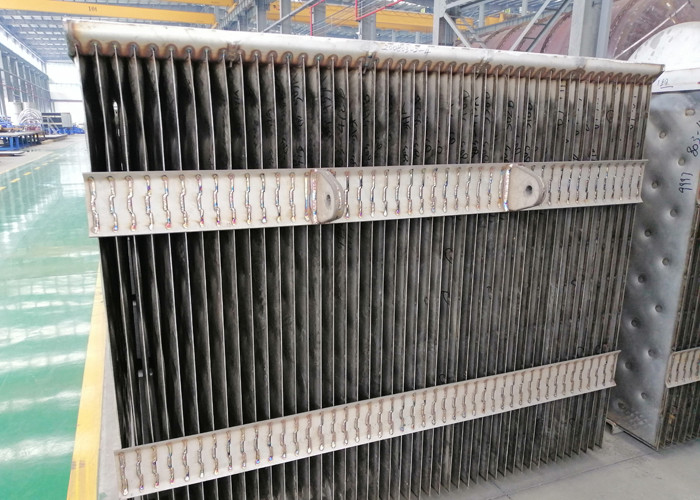

1.مبادل حراري ذو قناة واسعة:
من خلال الجمع بين مزايا المبادل الحراري ذي الغلاف والأنبوب والمبادل الحراري للوحة ، من السهل تحريك المواد على نطاق واسع
بين الألواح ومواد نظيفة للتحرك داخل الألواح.
عادة ما يتم اعتماد تصميم هيكل الرأس العائم.عند التنظيف ، يمكن سحب مجموعة حزم الألواح بالكامل.
2.مبادل حراري ذو قناة واسعة:
مصمم خصيصًا لظروف العمل مع جزيئات أكبر أو لزوجة أعلى ، يمكن للوسيط أن يتدفق بالكامل في العداء
بدون انسداد تحت ظروف العمل المذكورة أعلاه.بشكل عام ، ينتقل الوسط الصلب بين الألواح بدون جهات اتصال ، و
الوسيط النظيف يمر عبر تجويف اللوحة مع جهات الاتصال:
مقاومة التدفق صغيرة والقياس ليس بالأمر السهل.
معامل انتقال حرارة مرتفع.
سهل التنظيف.
3-مكثف السطح:
تكثيف البخار
مكثف محطة التبخير
المكثف / جزيرة تبريد الهواء لمحطة الطاقة
تكثيف البخار العضوي
مكثف لنظام التقطير / التقطير
مكثف / مكثف تبخيري لنظام التبريد
ميزة
1. عداء سطح ثلاثي الأبعاد فريد من نوعه
2. ارتفاع معامل انتقال الحرارة
3. ليس من السهل القياس
4. ليس من السهل حظره
5. هيكل مدمج
6. مقاومة درجات الحرارة العالية والضغط العالي
7. هيكل ملحوم بالكامل
8. تصميم الرأس العائم
9. سهل التنظيف
10. انخفاض مقاومة التدفق
