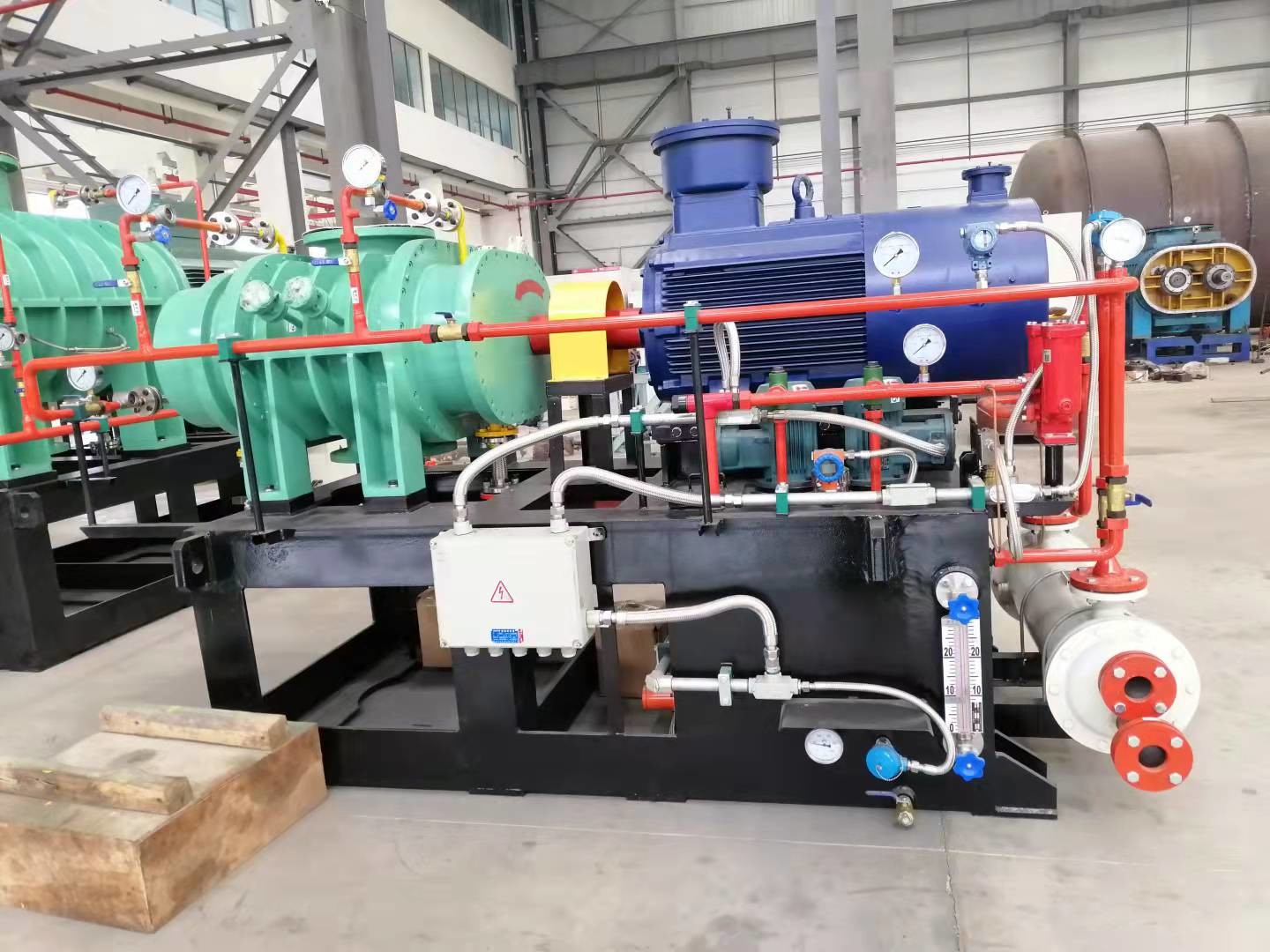

ضاغط جذور من الفولاذ المقاوم للصدأ يستخدم لضغط البخار للاستخدام الثانوي
مقدمة من MVR
مبخر إعادة ضغط البخار الميكانيكي ، المشار إليه باختصار MVR ، يعتمد على مبدأ أن البخار الثانوي الناتج عن المبخر يتم ضغطه بواسطة ضاغط بخار عالي الكفاءة ، ويتم تحويل الطاقة الكهربائية إلى طاقة حرارية ، بحيث يتم الضغط و يتم زيادة درجة حرارة البخار الثانوي ، ويتم ضخ البخار الثانوي المسخن في غرفة التبخر لتسخين المواد وتبخرها ، وبالتالي تحقيق الغرض من إعادة تدوير الحرارة الكامنة لتبخير البخار الثانوي.من خلال استخدام طاقة قليلة نسبيًا ، أي الطاقة الميكانيكية لدفاعة الضاغط في حالة المضخة الحرارية المضغوطة ، تضاف الطاقة إلى وسط تسخين العملية وتدخل في دورة مستمرة.في هذه الحالة ، لا تكون هناك حاجة للبخار الأساسي كوسيط للتدفئة.
تطبيق
يعتبر ضاغط البخار الجذري مناسبًا لتنقية سوائل العمل العضوية ، وتحلية مياه البحر ، ونقل ضغط البخار ، والتركيز والتبلور في الصناعات الكيميائية والصيدلانية والمعدنية والصناعات الغذائية وعملية إعادة ضغط البخار الثانوية لنظام MVR لمعالجة النفايات الصناعية السائلة.
طرح ضاغط الجذور
يتكون الضاغط من مجموعة دوار رئيسية وقذيفة وختم ميكانيكي ومحمل وترس متزامن ووصلة.
1. شل
يتكون غلاف الضاغط من تجويف العمل والغطاء الأمامي والخلفي وخزان الوقود والغطاء الأمامي ، وفقًا لما إذا كان النظام مضادًا للتآكل ، يمكن أن تكون المادة من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، ملحومة ومشكلة ، ومعالجتها بواسطة CNC boring and آلة الطحن مرة واحدة بعد المعالجة الحرارية ، يتم تشكيلها للتأكد من أن المسافة المركزية بين دوارين وتركيز مواضع المحامل الأمامية والخلفية تفي بمتطلبات التصميم ؛تم تجهيز تجويف العمل بجهاز رش لتبريد الغاز وختم الدوار ؛اتجاهات مدخل ومخرج الغاز بشكل عام إلى الأعلى والأسفل ، ويمكن أيضًا ترتيبها وفقًا للنظام.يجب أن يكون القماش على شكل الجزء العلوي من الداخل والجانب الخارجي.
2. مجموعة الدوار مدفوعة
تتكون مجموعة دوار الضاغط من العمود الرئيسي ومجموعة شفرات المروحة ، والعمود الرئيسي مصنوع من سبائك الصلب عالية القوة ؛شفرات المروحة عبارة عن شفرتين ، باستخدام ملفات تعريف متطورة للقوس ، وقد اجتازت حسابات ديناميكيات الدوار ، يمكن الحصول على الهيكل الأمثل من خلال تحليل قوة وصلابة الدوار.يتم صب شفرات المروحة بشكل متداخل ، وتختلف المادة وفقًا لتكوين المواد التي تتم معالجتها بواسطة نظام المعالجة.يمكنك اختيار الفولاذ المقاوم للصدأ على الوجهين 2205 أو الفولاذ المقاوم للصدأ 316L أو حديد الدكتايل.بعد صب شفرة المروحة ، تتم معالجتها بواسطة مركز تصنيع.يلبي التوازن الساكن والديناميكي لمجموعة الدوار متطلبات التصميم ، ومستوى التوازن أعلى من G5.6
3. الختم الميكانيكي
يعتمد ختم الوجه الدوار للضاغط على ختم ميكانيكي عالي الجودة أو ختم مجموعة الشفاه.يوفر تبريد مانع التسرب الميكانيكي تبريد بخاخ الزيت لمحطة الزيت الرقيقة الخارجية ؛لا يحتوي ختم مجموعة الشفاه على جهاز تبريد.
4. تحمل
تحمل الضاغط تحمل المتداول.تتبنى النهاية الثابتة محامل أسطوانية كروية ، والطرف الحر يعتمد محامل أسطوانية.تتبنى العلامة التجارية تحمل العلامة التجارية الدولية من الدرجة الأولى ، NSK ، SKF ، أو FAG
جدول المعلمات كمرجع ، درجة الحرارة من 75 ~ 93 ~ 97 ℃
صور الموقع
معلومات عنا
شركة Jiangsu Hanpu Mechanical Technology Co. ، Ltd. هي شركة تنتج بشكل أساسي لوحة الوسائد والمنتجات ذات الصلة ، وتقع قاعدة إنتاج الشركة في منطقة Huangqiao الصناعية في Taixing ، وتغطي مساحة 300 فدان.الشركات العاملة في صناعة المواد الجديدة ، والطاقة الجديدة ، والطب ، والمواد الكيميائية ، وحماية البيئة ، والأغذية ، والمشروبات ، إلخ.
اتصل
البريد الإلكتروني: sales09@hanputech.com
هاتف: +86 19951199981
الاسم: صوفيا
عند الاستفسار ، يرجى إبلاغ
1. هل متوسط البخار؟
2. ما هي السعة في الساعة؟
3. ما هي درجة حرارة المدخل والضغط؟
4. ما هي درجة الحرارة والضغط الخارج؟
