Wheat Straw Pulp Evaporation Station With Five Effect Pillow Plate Evaporator

محطة تبخير لب قش القمح مع مبخر لوحي بخمس تأثير

  • تسليط الضوء

    محطة تبخير لب قش القمح

    ,

    محطة تبخير ذات خمسة تأثيرات

    ,

    محطة تبخير لوحة الوسادة

  • الصناعات المعمول بها
    صناعة الورق
  • المكونات الأساسية
    المحرك ، مضخة الفراغ
  • مميزات
    توفير الاستهلاك ، حساب تشغيل منخفض
  • القوة الرئيسية
    كهرباء
  • اسم المنتج
    مبخر وسادة بخمس تأثير
  • نقاط البيع الرئيسية
    سهل تنفيذه
  • الجهد االكهربى
    220/380/440 فولت
  • مادة لوحة
    SS304 / 316L / Ti
  • بعد خدمة الضمان
    دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية
  • ضمان
    سنة واحدة
  • مكان المنشأ
    مقاطعة جيانغسو ، الصين
  • اسم العلامة التجارية
    HANPU
  • إصدار الشهادات
    ISO,CE
  • رقم الموديل
    HP-MEE
  • الحد الأدنى لكمية
    1 مجموعة
  • الأسعار
    200,000USD~1,000,000USD/SET
  • تفاصيل التغليف
    السائبة مع التعبئة stronge
  • وقت التسليم
    90 يومًا
  • شروط الدفع
    T / T ، L / C ، D / A ، D / P ، ويسترن يونيون
  • القدرة على العرض
    1 مجموعة / 90 يوما

محطة تبخير لب قش القمح مع مبخر لوحي بخمس تأثير

المقدمة

عادة ما يكون الخمور الأسود الضعيف (WBL) من غسالات المخزون البني 13-18٪ TS.يجب تبخير معظم محتوى الماء هذا لإنتاج مادة بها مواد صلبة عالية بما يكفي لدعم الاحتراق الفعال في غلاية الاسترداد ، عادةً بين 65٪ و 80٪ TS.

أثناء التبخر إلى هذا المستوى من المواد الصلبة ، يتم إطلاق العديد من المكونات المتطايرة (مركبات الكبريت والميثانول وما إلى ذلك) من السائل ويجب فصلها عن المكثفات للسماح بإعادة استخدامها في خط الألياف وإعادة التكسية.من وجهة النظر هذه ، فإن محطة التبخير تعمل في الواقع كـ "مصنع مياه" داخل المصنع.يحتوي السائل الأسود أيضًا على جزء كبير من المركبات غير العضوية التي تصل ، أثناء عملية التبخر ، إلى حد قابليتها للذوبان ويمكن أن تترسب كمقياس على أسطح نقل حرارة المبخر مما يحد بشكل كبير من القدرة التشغيلية لمحطة التبخير وجزيرة الاسترداد بأكملها.



يترجم التركيب المعقد المتأصل للسائل الأسود إلى عدة متطلبات تصميم مترابطة للمبخرات:

يجب أن تقوم محطة التبخير بنقل الحرارة بكفاءة من أجل تبخر السائل الأسود.

يجب أن تفعل ذلك مع تجنب تشكيل القشور على أسطح نقل الحرارة.

يجب أن ينتج مصنع التبخير أيضًا أجزاء متكثفة نظيفة بشكل كافٍ لتلبية احتياجات مطحنة اللب ومنطقة إعادة التكوير ، وبالتالي تقليل استهلاك المياه العذبة للمطحنة بشكل كبير.

يجب إزالة المكونات المتطايرة و NCGs وتكييفها للتخلص الآمن من خلال الحرق.





تطبيق تقنية MVR:



عندما يرتفع تركيز السائل المبخر وترتفع نقطة غليانه ضمن حد معين ، على سبيل المثال ، عندما يكون تركيز السائل الأسود المبخر أقل من 20٪ ، لا تزيد نقطة الغليان عن 1.5 ℃.



يتم استخدامه في المناطق أو المؤسسات التي يكون سعر الكهرباء فيها رخيصًا والطاقة الحرارية باهظة الثمن.



2. تطبيق التكنولوجيا في تبخر اللب الأسود السائل

بأخذ تبخر السائل الأسود لبب قش القمح كمثال ، تمت مقارنة عملية التبخر المركبة لتقنية MVR والتبخر متعدد التأثيرات مع عملية التبخر متعددة التأثير.والتفاصيل هي على النحو التالي.



2.1 المعلمات الرئيسية ومخطط التبخر



أظهرت النتائج أن معدل تدفق السائل الأسود المخفف هو 128.6 طن / ساعة ، ودرجة حرارة السائل الأسود المخفف 70 درجة مئوية ، وتركيز السائل الأسود المخفف 10٪ ، وتركيز السائل الأسود المركز 45٪ ، والتبخر. الماء 100 طن / ساعة.عملية التبخر ذات التأثيرات المتعددة هي محطة تبخير ذات 5 تأثيرات ، وعملية التبخر المجمعة هي MVR قبل التركيز + محطة تبخر ذات 5 تأثيرات.



غرض 5 محطة تأثير عملية التبخر المشتركة
التركيز المسبق MVR 5-محطة تبخير تأثير
مياه التبخير (t / h) 100 64.28 35.72
تركيز وارد (٪) 10 10 20
تركيز خارج (٪) 45 20 45
منطقة المبخر (㎡) 10000 8500 4000
منطقة المكثف (㎡) 800 / 300
استهلاك البخار (طن / ساعة) 25 / 9
الكهرباء (kWh / h) 500 1600 180
الماء (طن / ساعة) 900 / 350
تكلفة تشغيل يوان / ساعة 4500 960 1633
قدرة تبخر المياه يوان / ت 45 25.93
RMBx10000 / يوم 10.8 6.2
RMBx10000 / سنة (340 يومًا) 3672 2115

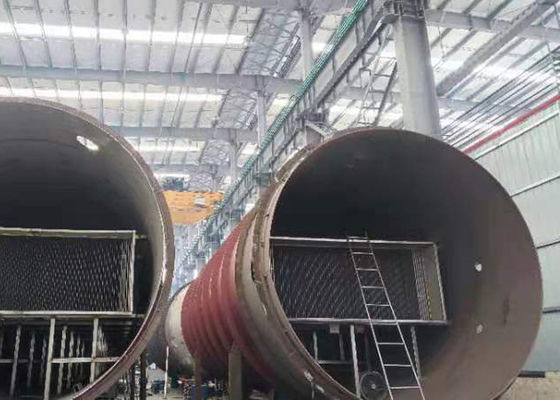

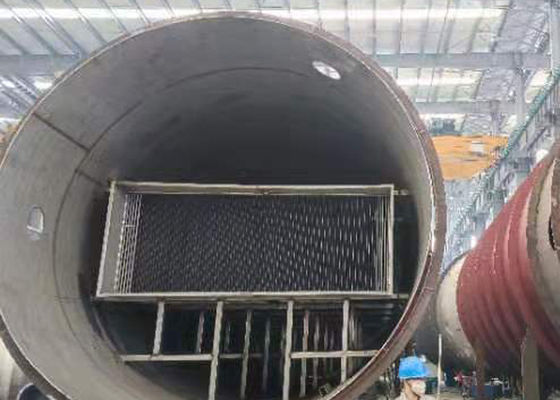

موقع الإنتاج

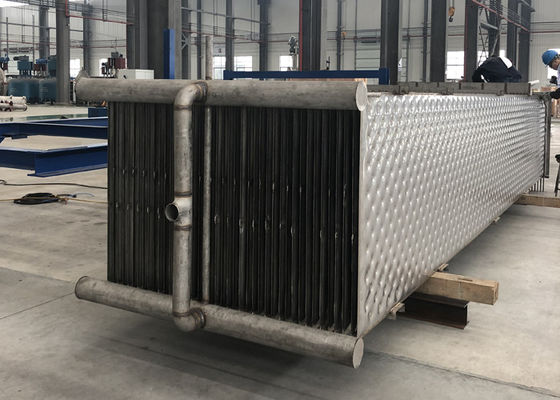

محطة تبخير لب قش القمح مع مبخر لوحي بخمس تأثير 0

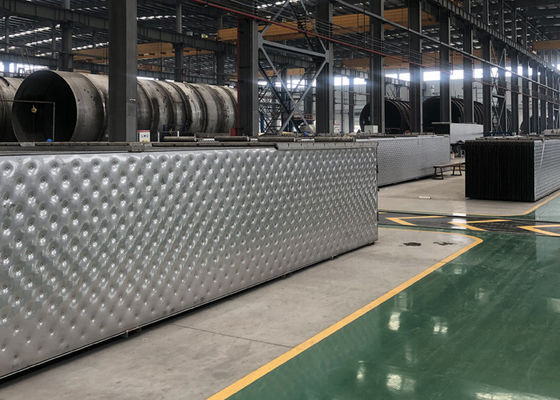

محطة تبخير لب قش القمح مع مبخر لوحي بخمس تأثير 1
