نظام التبخر متعدد التأثير
وصف :
التبخر هو العملية المستخدمة لتركيز المحلول عن طريق إزالة المذيب (الماء بشكل أساسي) في صورة نقية عن طريق تطبيق الحرارة.
التبخر هو عملية الوحدة التي يتم من خلالها تبخير المذيب من المحلول بغليان السائل في وعاء مناسب وسحب البخار ، تاركًا بقايا سائلة مركزة.
سمات
1. يمكن استخدامه أيضًا مع مبخر الدوران القسري والمبلور للتعامل مع التركيز وبلورة المنتج للمواد عالية اللزوجة وسهلة التحجيم.
2. تتميز بالكفاءة العالية للتوصيل الحراري ، استهلاك الطاقة المنخفض ، إلخ.
3. يمكن أن تستخدم على نطاق واسع حرارة التبذير (مثل الهواء الساخن وغاز المداخن) ، والحرارة المتبقية (لتكثيف المياه ، وماء المعالجة والبخار الوامض) لتشكيل وحدة آلة تبخير الحرارة المفقودة.
بنية

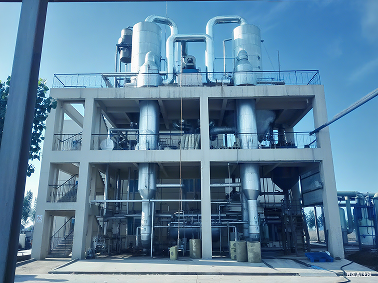

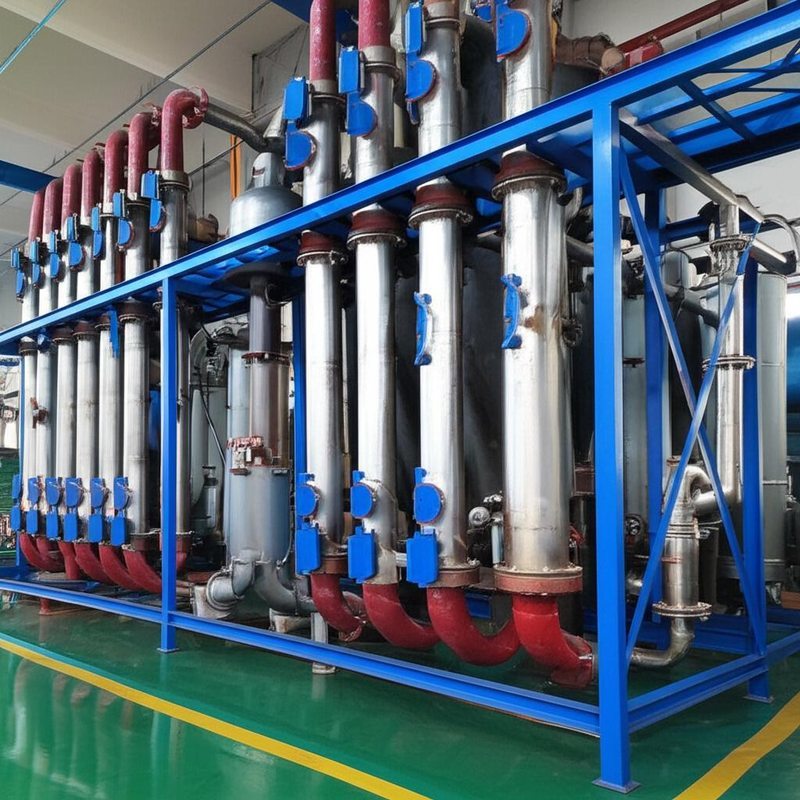

يتكون مبخر سقوط الفيلم متعدد التأثير من (التأثير الأول ، التأثير الثاني ، التأثير الثالث) فواصل ومبخرات وسخانات أولية ، مكثف ومضخة تفريغ ، مضخة تغذية ، مضخة تدوير ، مضخة تفريغ ، مضخة مياه مكثفة ، خط أنابيب ووصلات ، إلخ. إنه مُجهز بمقياس فراغ ، مقياس حرارة ، مقياس ضغط ، إلخ.
تُستخدم المبخرات متعددة التأثير على نطاق واسع في المجالات التالية وفقًا للمتطلبات.
معالجة النفايات السائلة: تولد صناعات مثل الكيماويات والأدوية والمنسوجات والصباغة ومصانع الجعة والسيارات والحليب والصناعات الغذائية وما إلى ذلك ، نفايات سائلة ضارة بالبيئة.تتكون هذه النفايات السائلة بشكل عام من كمية كبيرة من المياه ومخلفات (ملوثات).يؤدي تبخير المياه من النفايات السائلة باستخدام نظام MEE إلى إعادة تدوير المياه.
تحلية المياه: رفض RO (التناضح العكسي) يحتوي على كمية هائلة من المياه.باستخدام MEE ، يمكن إعادة تدوير المياه.
الصناعة الكيميائية / صناعة الأدوية: لإنتاج المنتج ، يكون التركيز المطلوب مطلوبًا أو يجب فصل المادة المرغوبة.باستخدام نظام MEE يتم تحقيق التركيز المطلوب.
صناعة الحليب: يمكن تركيز الحليب في نظام MEE.
صناعة السكر: يمكن تركيز عصير قصب السكر باستخدام نظام MEE.
الصناعات الغذائية: تركيز عصير الطماطم ، النقانق ، تركيز عصير الفاكهة يمكن أن يتم في نظام MEE.
المزايا: يمكن تحقيق التبخر باستهلاك منخفض لمصدر الحرارة.
مقارنة الأداء ل مختلف المبخر | ||||
غرض | مبخر ذو تأثير واحد | مبخر متعدد التأثير | مبخر TVR | مبخر MVR |
استهلاك الطاقة | استهلاك الطاقة أعلى بكثير من غيره ، سوف يستهلك 1 طن من الماء 1 طن من البخار نظريًا | نسبيا الحفاظ على الطاقة | قاعدة على مبخر تقليدي متعدد التأثيرات ، تمت إضافة تأثير آخر ، ولكن يلزم دفع بخار عالي الضغط | أكثر التقنيات الموفرة للطاقة للمبخر ، ولكن استهلاك الطاقة من 10 إلى 40 كيلووات ساعة |
مساحة أرضية | صغير | كبير | كبير | صغير |
مصادر الطاقة | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية ، تحتاج إلى بخار عالي الضغط. | الكهرباء ، لا تحتاج إلى شبكة أنابيب ، كل نظام دوران الحلقة القريبة |
التلقائية | شبه آلي | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر |
قدرتنا على الإنتاج
