وسادة لوحة SS MVR مبخر ليزر لحام إعادة ضغط بخار ميكانيكي
| High Light: | مبخر SS MVR لوحة الوسادة,مبخر MVR لحام بالليزر,مبخر لوحة وسادة منقوش MVR |
||
مبخر MVR ذكي متعدد التأثيرات ومتكامل بدرجة حرارة منخفضة لإعادة ضغط بخار ميكانيكي
وصف MVR
MVR هو اختصار لإعادة ضغط البخار الميكانيكي.يتم استخدام الضاغط لإعادة ضغط البخار الثاني (درجة حرارة منخفضة وضغط منخفض) الذي يتبخر من المادة السائلة ، لرفع درجة الحرارة والضغط ، وذلك لإعادة استخدامه كمصدر تسخين لتبخير المادة السائلة مرة أخرى.أثناء تبخر المبخر العادي متعدد التأثيرات ، لا يمكن استخدام البخار الثاني لتأثير واحد كمصدر تسخين لتأثيره الخاص ، ولا يمكن استخدامه إلا للتأثير الآخر.إذا كنت ترغب في استخدامها لتأثيرها الخاص ، فيجب توفير طاقة إضافية لزيادة درجة حرارتها (الضغط) ، ويمكن لمضخة البخار النفاث ضغط جزء من البخار فقط ، بينما يمكن لمبخر MVR ضغط كل البخار الثاني داخل المبخر.
عملية التبخر لـ MVR هي ضغط بخار منخفض الحرارة بواسطة ضاغط ، وزيادة درجة الحرارة والضغط ، وزيادة المحتوى الحراري ، ثم يدخل المبادل الحراري من أجل الاستفادة الكاملة من الحرارة الكامنة للبخار.بصرف النظر عن بدء التشغيل ، لا يحتاج التبخر بالكامل إلى البخار.
تطبيق:
يمكن استخدامه على نطاق واسع في الحليب ، الجلوكوز ، الأحماض العضوية ، VC ، الزيلوز ، الأدوية ، المصانع ، الصناعة الكيميائية ، حماية البيئة ، إعادة تدوير النفايات ، صناعة الورق ، صناعة الملح مثل التبخر والتركيز ، تبلور التبخر ، درجة حرارة منخفضة لعملية التبخر إلخ.
الخصائص الرئيسية:
تتمتع MVR بمزيد من المزايا ، مثل توفير الطاقة ، والكفاءة الحرارية العالية ، والاستهلاك المنخفض للطاقة ، وعدم التلوث ، والتشغيل المستقر للمعدات ، والتشغيل البسيط ، والأتمتة العالية والمعدات المدمجة ، وتغطي مساحة صغيرة ، وتوفر نظام التبريد.ينطبق بشكل خاص على المصنع الذي يرغب في توسيع إمدادات البخار والمياه ولكن المساحة غير كافية ، ويحتاج إلى مياه مبردة ومياه التكثيف لحالة التبخر بدرجة حرارة منخفضة ، يمكن أن يوفر الاستثمار ويكتسب تأثيرًا جيدًا في توفير الطاقة.
الخصائص التقنية MVR
تستخدم تقنية MVR البخار المتولد للحرارة بدلاً من مصادر الحرارة باهظة الثمن
لا تتطلب تقنية MVR برج تبريد ، مما يقلل بشكل كبير من استخدام مياه التبريد
تعد تقنية MVR أكثر كفاءة من تقنية التبخر التقليدية متعددة التأثيرات ، حيث توفر الطاقة وتقلل من تكاليف التشغيل
تعد تقنية MVR حقًا موفرة للطاقة وموفرة للمياه وصديقة للبيئة وتساعد في إعادة تدوير الموارد
تحقق تقنية MVR تبخرًا بدرجة حرارة منخفضة ، مما يقلل بشكل كبير من التأثير على المواد الخاصة بك
هيكل نظام تكنولوجيا MVR بسيط ، مؤتمت بالكامل ، مع تشغيل مستمر
تتكون أنظمة MVR من مبخر ، وضاغط بخار ، وفواصل ، ومضخات ، وأنابيب ، وأجهزة ، ومكونات تحكم كهربائية
يمكن تصميم أنظمة MVR حول مبخرات بسيطة أو مبخرات متطورة لأنبوب السقوط
يمكن لأنظمة MVR استخدام ضغط بخار بسيط أو مضخات جذرية متطورة
يمكن أن تحتوي أنظمة MVR على سائل منخفض ، أو أن تكون أنظمة خزانات ذات حجم أكبر
يمكن لأنظمة MVR تحقيق مجموعة متنوعة من التبخر ، وتصميم العمليات وتكوين السوائل سيحدد ذلك
مقارنة تكلفة التشغيل
يتم عرض عملية عمليتي التبخر للمعالجة في الجدول.
تشغيل عمليتي تبخير لمعالجة مياه الصرف الورقية.
| غرض | 5 محطة تأثير | عملية التبخر المشتركة | ||
| التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
| مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
| تركيز وارد (٪) | 10 | 10 | 20 | |
| تركيز خارج (٪) | 45 | 20 | 45 | |
| منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
| منطقة المكثف (㎡) | 800 | / | 300 | |
| استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
| الكهرباء (kWh / h) | 500 | 1600 | 180 | |
| الماء (طن / ساعة) | 900 | / | 350 | |
| تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
| قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
| RMBx10000 / يوم | 10.8 | 6.2 | ||
| RMBx10000 / سنة (340 يومًا) | 3672 | 2115 | ||
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 RMB) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.
يمكن أن تصل قدرة المعالجة إلى 100T / h ، مع مزايا مثل مساحة الأرضية الصغيرة ، والهيكل المدمج ، والتشغيل المستقر ، وما إلى ذلك.
رسم مبدأ العمل

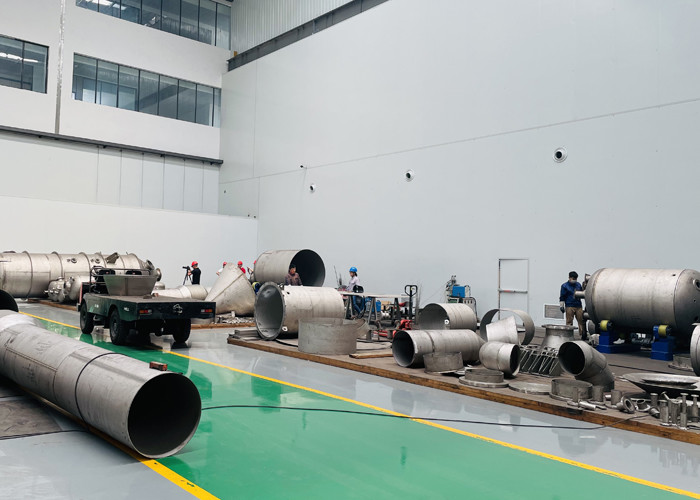

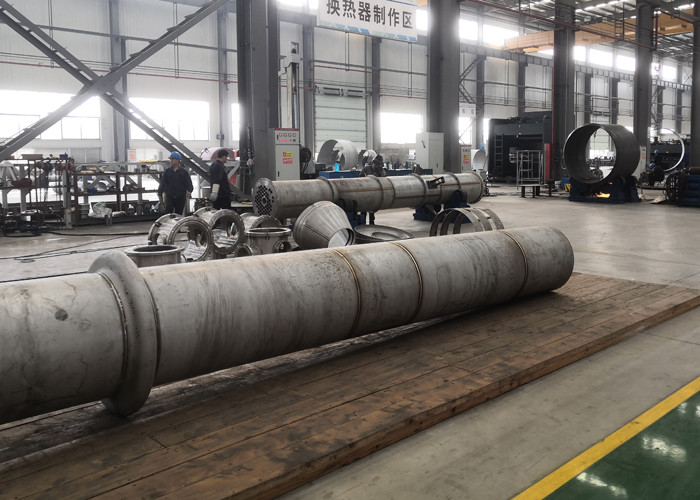

القدرة على الإنتاج لدينا والشهادة
