مبخر السقوط الغشائي نوع مبخر Mvr لتبخير الإيثانول
مقدمة
إن تبخر الفيلم المتساقط هو إضافة سائل المادة من صندوق الأنبوب العلوي لغرفة التسخين لمبخر الفيلم المتساقط ، وتوزيعه بالتساوي في أنابيب التبادل الحراري من خلال جهاز توزيع السائل وتشكيل الفيلم.تحت تأثير الجاذبية وتحريض الفراغ وتدفق الهواء ، يصبح فيلمًا موحدًا.تدفق من أعلى إلى أسفل.أثناء عملية التدفق ، يتم تسخينه وتبخيره بواسطة وسيط التسخين في جانب الغلاف.يدخل البخار المتولد والمرحلة السائلة إلى غرفة فصل المبخر.بعد فصل البخار والسائل تمامًا ، يدخل البخار المكثف للتكثيف (عملية أحادية التأثير) أو يدخل المبخر ذو التأثير التالي حيث يتم تسخين الوسيط لتحقيق عملية متعددة التأثيرات ، ويتم تفريغ الطور السائل من الفصل غرفة.
إعادة ضغط البخار الميكانيكي MVR استهلاك المبخر مقارنة بمعدات التبخير التقليدية المحسوبة عن طريق تبخير 1T من الماء
| اسم | بخار | الطاقة الكهربائية | التكلفة الإجمالية (يوان) | ||
| سعة التبخر (كجم / ساعة) | الاستهلاك (T) | التكلفة (يوان) | الاستهلاك (kw) | التكلفة (يوان) | |
| المبخر ذو التأثير الفردي | 1.1 | 220 | 3 | 2.1 | 222.1 |
| مبخر ذو تأثير مزدوج | 0.55 | 110 | 3 | 2.1 | 112.1 |
| ثلاثة مبخر تأثير | 0.4 | 88 | 3 | 2.1 | 90.1 |
| مبخر MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
الخصائص الرئيسية:
تعد تقنية توفير الطاقة في مبخر MVR هي التقنية الدولية الأكثر تقدمًا للمبخر ، ولا تحتاج إلا إلى القليل من البخار الحي (عند بدء تشغيل المبخر يحتاج إلى القليل من البخار الحي ، أثناء التشغيل العادي تقريبًا لا تحتاج إلى بخار مباشر) ، مما يقلل بشكل كبير من تكاليف تشغيل الأعمال ، ويقلل من التلوث البيئي.
نظرًا لاعتماد مصدر حرارة مزود الضاغط ، هناك اختلاف بسيط في درجة الحرارة مقارنة بالمبخر التقليدي ، ويمكن أن يحقق تبخرًا معتدلًا ، ويحسن جودة المنتج بشكل كبير ويقلل من التلوث.
لا حاجة إلى مكثف أو تحتاج فقط إلى مكثف صغير الحجم ، الهيكل والعملية بسيط للغاية ، يمكن أن يكون التشغيل التلقائي الكامل ، التشغيل المستمر ، السلامة والموثوقية.
هذا النظام الداخلي للمبخر مجهز بخط أنابيب نظيف CIP ، والذي يمكن أن يحقق التنظيف في مكانه ، وسهل التشغيل وبدون زاوية ميتة.
يمكن تبخير المواد السائلة تحت درجة حرارة منخفضة (50-100 درجة مئوية) في هذا المبخر ، تكون المادة السائلة موحدة وبدون مواد قيد التشغيل ، وليس من السهل فحم الكوك ، وتمسخ تسخين المواد ضئيل للغاية.
نظرًا لاستخدام الحرارة الكامنة الثانوية للبخار المعاد تدويره بنسبة 100٪ ، تجنب تمامًا استخدام البخار الحي ، وبالتالي قلل من استهلاك البخار بشكل كبير.
بالنسبة للمواد الحساسة للحرارة ، يمكن استخدامها مع مضخة التفريغ ، والتي يمكن إجراؤها بالقرب من الضغط المطلق تحت التفريغ ، وذلك لتحقيق تبخر بدرجة حرارة منخفضة ، يمكن أن تكون درجة حرارة التبخر الأدنى 50 درجة مئوية.
التحكم البسيط في العملية والأتمتة —— نظرًا للكمية الصغيرة من احتباس السوائل ، يمكن تغيير مبخر الفيلم المتساقط وفقًا لدرجة الفراغ / سعة التغذية / التركيز / درجة الحرارة المختلفة ، وهي الشروط الأساسية للحصول على جودة مستقرة للمنتجات.
يمكن أن تصل قدرة المعالجة إلى 100T / h ، مع مزايا مثل مساحة الأرضية الصغيرة ، والهيكل المدمج ، والتشغيل المستقر ، وما إلى ذلك.
رسم مبدأ العمل

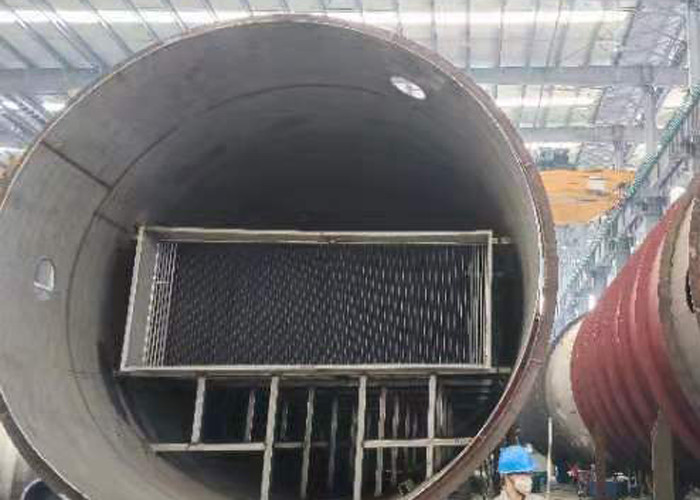

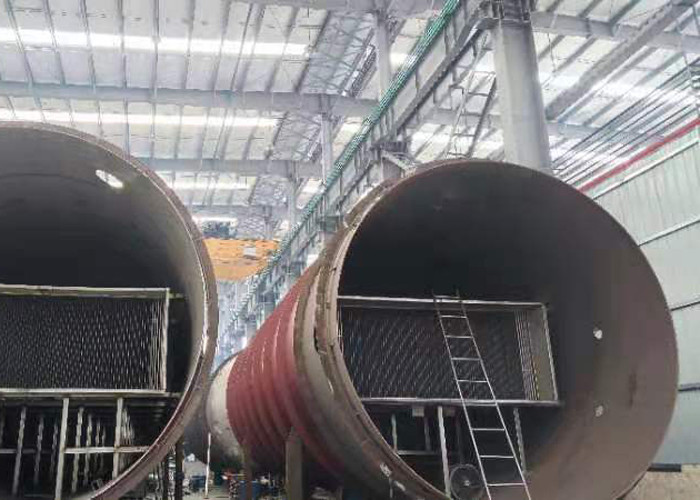

تفاصيل المنتج
