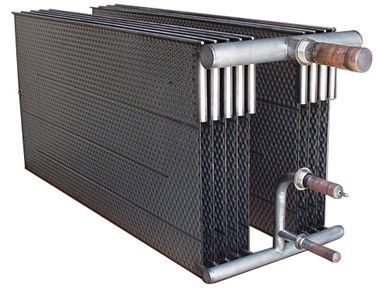

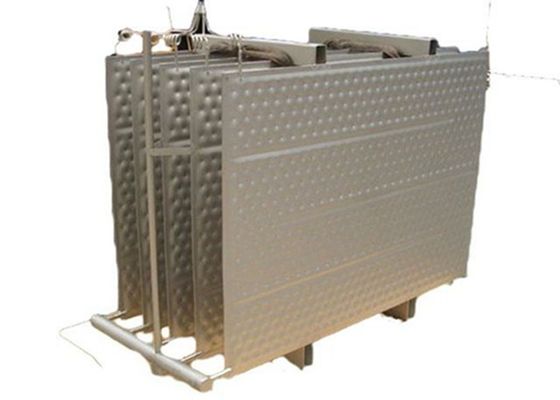

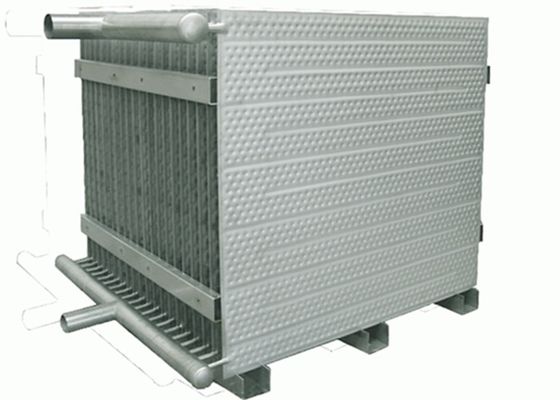

مبادل حراري للوحة وسادة غشاء السقوط لاستعادة الحرارة مبخر سقوط الغشاء
أثبتت محطات التبخير نجاحًا في المنشآت حول العالم.هناك مجموعة متنوعة من التكوينات والنماذج المتاحة - من المبخرات المسبقة إلى قطارات التبخر متعددة التأثيرات - لاستيعاب حتى أكثر مصانع اللب صعوبة أو احتياجات تبخير مصنع النفايات السائلة
الميزة الرئيسية للمبخرات متعددة التأثيرات هي استخدام أسطح التسخين ذات الصفيحة المثبتة لتحقيق الكفاءة العالية والموثوقية.
ص-تبخر-النبات-لاميلا
مصنع التبخير lamellar
سطح التدفئة الصفيحة
| اسم | سلسلة لوحة وسادة | قذيفة وأنبوب مبادل حراري | مبادل حراري لوحة قابل للفصل | مبادل حراري ذو لوحة لولبية |
| نطاق الحرارة الشغالة | <800 | <800 | <170 درجة | <350 درجة |
| أقصى ضغط | <60 بار | <200 بار | <32 بار | <25 بار |
| معامل انتقال الحرارة إلى الماء [W / m2 · ℃] | 3500 | 2700 | 5600 | 2000 |
| تطبيق تبادل حرارة الهواء والماء | لائق بدنيا | لائق بدنيا | لا يلائم | تناسب جزئي |
| الغمر في الخزان أو الماء | لائق بدنيا | تناسب جزئي | لا يلائم | لا يلائم |
| لحام الخزان والمفاعل | المعمول بها | لا ينطبق | لا ينطبق | لا ينطبق |
| قم بالتركيب في المفاعل الموجود والمعدات الأخرى | تطبيق مرن | قابل للتطبيق جزئيًا | لا ينطبق | لا ينطبق |
| جميع أعمال البناء الملحومة | المعمول بها | المعمول بها | لا ينطبق | لا ينطبق |
| السوائل شديدة التلوث والتطبيقات الأخرى | المعمول بها | المعمول بها | قابل للتطبيق جزئيًا | المعمول بها |
| الوزن لكل وحدة مساحة | قليل | متوسط | قليل | متوسط |
| سقوط الفيلم والمكثف والمبخر | لائق بدنيا | لائق بدنيا | تناسب جزئي | تناسب جزئي |
يعتبر Black Liquor منتجًا ثانويًا لب الورق من المصانع التي تصنع منتجات من الأشجار ، مثل الورق.يتم استخدامه حاليًا لاستعادة المواد الكيميائية للطهي وإنتاج بخار عالي الضغط يستخدم في عملية صناعة اللب والورق.يتكون من مكونات مختلفة من هذه العمليات مثل اللجنين ، وهيميسليلوز ، وهيدروكسيد الصوديوم (NaOH) وكبريتيد الصوديوم (Na2S).يمكن استخدام مركب اللجنين الموجود في السائل الأسود في صناعة الوقود الحيوي ، لكن إنتاجه قد يكون مكلفًا ، وبالتالي فإن الوقود المصنوع منه ليس شائعًا جدًا.
ومع ذلك ، ووفقًا لوكالة الطاقة الدولية (IEA) ، فإن مستقبل استخدام السائل الأسود كوقود واعد ويعتبر خامس أهم وقود على وجه الأرض!
تبخر السائل الأسود
يحتوي السائل الأسود المستعاد من عملية فصل الألياف على 14-17٪ مواد صلبة مذابة
تتكون هذه المواد الصلبة من حوالي 1/3 مواد كيميائية غير عضوية كانت موجودة في السائل الأبيض المضاف إلى الهاضم
يتكون 2/3 المتبقي من المواد الكيميائية العضوية المستخرجة من الخشب
يجب أن يتركز السائل الأسود على نسبة تزيد عن 60٪ من المواد الصلبة بحيث يحترق بدون وقود إضافي
متطلبات العملية الأساسية
كفاءة استخدام الطاقة
فصل فعال لبخار الماء عن السائل الأسود
فصل سليم للميثانول ، صابون زيت طويل القامة
تركيز السائل الأسود إلى 75-85٪ جوامد جافة
تبخر
مهمة:
تبخر السائل الأسود الضعيف لفصل الماء وإنشاء سائل أسود قوي قابل للاحتراق
العمليات الرئيسية الثلاث التي تحدث في المبخر هي:
سائل أسود + حرارة إلى سائل أسود قوي + ماء + بخار
مكثف + بخار للتنظيف + متكثف متسخ + NCG
السائل الأسود إلى السائل الأسود + الصابون (الخشب اللين فقط)
كيف تصل إلى 80-85٪ جوامد جافة؟
بسبب اللزوجة العالية
MP- البخار كوسيط تسخين
درجة حرارة السائل 175 ℃ في المكثف النهائي
وقت الاحتفاظ الخمور
يعمل المبخر أيضًا كمفاعل LHT
مواد بناء دوبلكس
قد يتسبب المحتوى العالي من القلويات في حدوث تكسير ناتج عن تآكل الإجهاد (SCC)
كفاءة الطاقة لخفض التكاليف
أعلى سوائل المواد الصلبة الجافة مع توافر أقصى قدر باستخدام تقنية التبلور
أنظف مكثفات قابلة لإعادة الاستخدام باستخدام أقل كمية من البخار
أقل استهلاك للبخار والكهرباء
التنظيف الذاتي
تحمل حتى التحجيم غير القابل للذوبان
