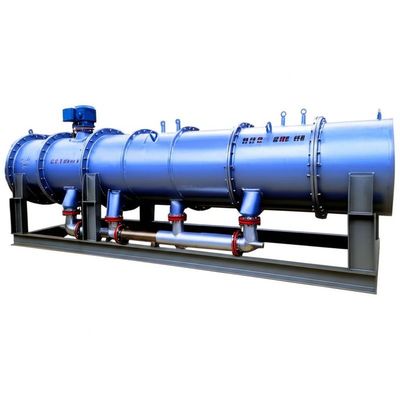

معدات التبخر MVR ذات الدورة القسرية من النوع الأنبوبي
مخرّب للفيلم المتساقط الأنابيب MVR
مبدأ العمل وخصائصه:
يتم إضافة المادة من صندوق أنبوب المبادل الحراري العلوي بعد أن تم تسخينها مسبقًا بواسطة جهاز التسخين المسبق. من خلال موزع السائل ، يتم تشتيت المادة في كل أنبوب تبادل حرارة ،ويتم إنشاء فيلم سائل متجانس على طول الجدار الداخلي من أنبوب تبادل الحرارةأثناء عملية التدفق إلى أسفل، يتم تسخين الفيلم السائل في الأنابيب بواسطة بخار التسخين على جانب القشرة، ويقوم بالغليان، ويتبخر أثناء التدفق إلى أسفل.تتحول المادة إلى بخار ثانوي وسائل سائلة مركزة في قاع أنبوب تبادل الحرارةيتدفق البخار الثانوي إلى فاصل الغاز والسائل، ويسقط السائل المركز في صندوق الأنابيب السفلي.
الخصائص من MVR تساقط فيلم تبخر هي كما يلي:
1. يتدفق المحلول في شكل فيلم في بخار واحد مع معامل نقل الحرارة العالي
2إنها تغطي مساحة صغيرة
3بالنسبة للمواد الحساسة للحرارة ، يمكن تصنيعها إلى مادة واحدة ، وقت الاحتفاظ بالمادة قصير ، وليس من السهل أن يسبب تدهور المواد.
4استهلاك طاقة منخفض
5. احتباس السوائل الصغير، سهلة لتحقيق التنظيف التلقائي
نظام تبخير الفيلم المتساقط MVR مناسب لتركيز المواد وتركيز مسبق لبلورات الملح.ليس من السهل تقسيمه وذو لزجة منخفضةخاصة بالنسبة للمواد الحساسة للحرارة
الميزات الرئيسية:
تكنولوجيا توفير الطاقة للمبخرات MVR هي تكنولوجيا البخار الدولية الأكثر تقدماً ، والتي تتطلب كمية صغيرة فقط من البخار الحي (خلال التشغيل العادي ،لا يحتاج إلى بخار حي تقريبا)، مما يقلل بشكل كبير من تكاليف تشغيل الأعمال ويقلل من تلوث البيئة.
نظرا لاعتماد ضاغط إمدادات مصدر الحرارة، وهناك اختلاف درجة الحرارة القليل الذي مقارنة مع البخار التقليدي، ويمكن تحقيق تبخر معتدلة،تحسين جودة المنتج بشكل كبير وتقليل التلوث.
لا تحتاج إلى مكثف أو تحتاج فقط إلى مكثف صغير الحجم ، والبنية والعملية بسيطة للغاية ، يمكن أن تكون عملية تلقائية كاملة ، وتشغيل مستمر ، والسلامة والموثوقية.
هذا التبخر النظام الداخلي مجهزة مع CIP أنابيب نظيفة، والتي يمكن أن تحقق نظيفة في مكانها، سهلة التشغيل ودون زاوية ميتة.
يمكن تبخير المواد السائلة في درجة حرارة منخفضة (50-100 درجة مئوية) في هذا البخّار، المواد السائلة متساوية وبدون المواد الجارية، ليس من السهل الكوك،إن إزالة طبيعة المواد عن طريق التسخين ضئيلة.
بسبب استخدام الحرارة الكامنة من البخار الثانوي المعاد تدويره بنسبة 100٪ وتجنب البخار الحي بالكامل ، تم تقليل كمية البخار المستخدمة بشكل كبير.يمكن استخدام مضخات الفراغ مع المواد الحساسة للحرارة لتحقيق تبخر درجة حرارة منخفضة، مع الحد الأدنى لدرجة حرارة التبخر من 50 °C. وهذا يمكن أن يحدث في ضغط شبه مطلق تحت الفراغ.
أوتوماتيكية بسيطة وتحكم العملية يمكن تغيير تبخير الفيلم المتساقط وفقًا لتغير درجات الفراغ، وقدرات التغذية، التركيزات،ودرجات الحرارة بسبب كمية صغيرة من احتباس السوائل، وهو أحد المتطلبات الأساسية لجودة المنتج الثابتة. القدرة على التعامل تصل إلى 100 طن / ساعة، وتشمل الفوائد البصمة الصغيرة، والتصميم المدمج، والتشغيل الثابت وغيرها.
استهلاك البخار الميكانيكي MVR بالمقارنة مع معدات التبخر التقليدية التي يتم حسابها عن طريق تبخير 1 طن من الماء
| الاسم | البخار | الطاقة الكهربائية | إجمالي التكلفة (RMB) | ||
| قدرة التبخر (كجم/ساعة) | الاستهلاك (T) | التكلفة (RMB) | الاستهلاك (كيلوواط) | التكلفة (RMB) | |
| تبخير ذو تأثير واحد | 1.1 | 220 | 3 | 2.1 | 222.1 |
| مُبخّر ذو تأثير مزدوج | 0.55 | 110 | 3 | 2.1 | 112.1 |
| محرك تبخير ثلاثي التأثير | 0.4 | 88 | 3 | 2.1 | 90.1 |
| مُبخر MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
رسم مبدأ العمل

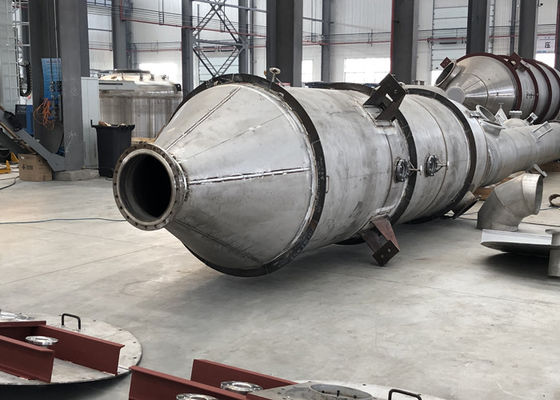

تفاصيل المنتج
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
