التغلب على تحديات تبخر المواد الصلبة الجافة العالية
السائل الأسود عبارة عن محلول معقد من مكونات مائية وعضوية وغير عضوية.تختلف هذه التركيبة من مطحنة إلى أخرى ، لذلك يجب أن يكون نظام التبخر مرنًا في التصميم على نطاق واسع من معلمات التشغيل.تتغير الخصائص الفيزيائية للسائل الأسود بشكل كبير عند تركيزه.يحتوي السائل الأسود المركز على لزوجة عالية ، والتي يمكن أن تسبب مشاكل كبيرة مع القاذورات إذا لم يتم أخذ هذه الخصائص في الاعتبار في تصميم النظام.
تستخدم الأنظمة تقنية التبلور لإنتاج أعلى منتج من المواد الصلبة الجافة مع أقل فترة توقف لغسل وتنظيف الأجزاء الداخلية للمعدات.كخيار ، يمكن دمج أنظمة معالجة السائل لتقليل لزوجته ، وأنظمة لإلغاء تنشيط الكالسيوم في السائل الأسود لمنع التحجيم ، مباشرة في محطة التبخير.
المبخرات ذات الأغشية المتساقطة (FF)
يعتمد تصميم المبخر هذا إما على الأنابيب أو الألواح كأسطح لنقل الحرارة.تتم معالجة الخمور داخل وحدات التنبيب ولكن على السطح الخارجي لسطح نقل الحرارة في تصميمات الألواح.
تتكون مبخرات FF من حوض سائل يتم منه إعادة تدوير حجم محدد من السائل باستمرار إلى أعلى عنصر التسخين
يقوم جهاز التوزيع ، عادة ما يكون عبارة عن صينية أو فوهة رش في بعض التصميمات ، بتوزيع تدفق السائل على سطح التسخين بالكامل.يتم وضع الثقوب الموجودة في الوحدات الأنبوبية أو الفتحات الخاصة بوحدات الألواح للسماح للسائل بالسقوط على ورقة الأنابيب أو الألواح. كن على مستوى.
بعد جهاز التوزيع ، يتم إنشاء غشاء رقيق من السائل على أسطح التسخين ويتدفق إلى أسفل إلى حوض السائل بينما يتم تبخيره جزئيًا.تعد معدلات نقل الحرارة أفضل إلى حد كبير ، خاصة عند التركيزات العالية ، عند استخدام تصميمات الأغشية المتساقطة على تصميمات الأفلام المرتفعة نظرًا لأن السائل يسقط بشكل مضطرب فوق سطح التسخين.يتم أيضًا تحقيق أي متطلبات للتسخين المسبق للخمور بكفاءة في تصميم الفيلم المتساقط.
مميزات
كفاءة الطاقة لخفض التكاليف
سوائل المواد الصلبة الجافة الأعلى مع توافر أقصى قدر باستخدام تقنية التبلور
أنظف مكثفات قابلة لإعادة الاستخدام باستخدام أقل كمية من البخار
أقل استهلاك للبخار والكهرباء
التنظيف الذاتي
تحمل حتى التحجيم غير القابل للذوبان

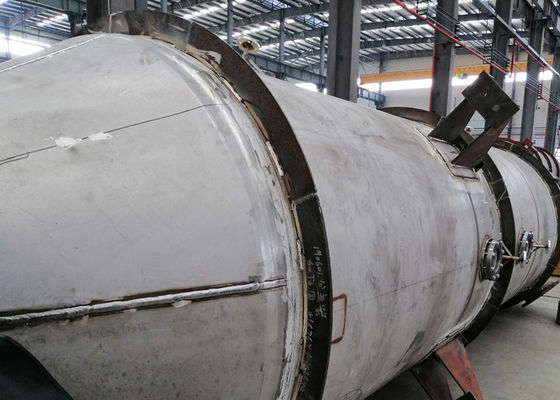

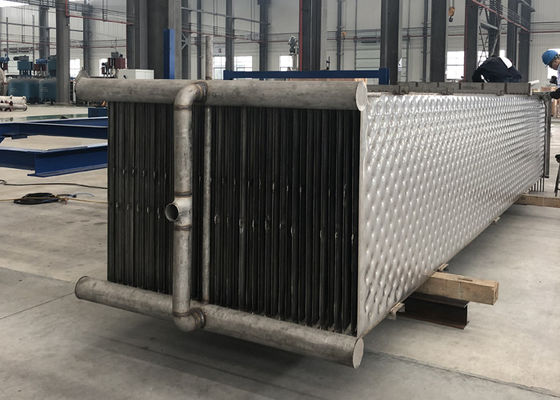

حد المواصفات للورقة الواحدة:
1. العرض أقل من 2m والطول أقل من 9m
2. يتم تجميع مجموعة الألواح عن طريق لحام كل لوح مفرد ، ويمكن أن يكون الحجم وفقًا لمتطلبات التصميم.
3. يوصى بأن تكون المسافة بين الألواح أكبر من 25 مم
4. يمكن استخدام الوسط النظيف (الحالة الغازية / السائلة) داخل اللوحة ، ويمكن استخدام وسيلة غير تقليدية خارج اللوحة.
5. اختيار المواد لوحة: الكربون الصلب / الفولاذ المقاوم للصدأ / سبائك التيتانيوم.
6. تحمل الضغط للوحة: يتم تحديد تحمل الضغط وفقًا لترتيب نقاط اللوحة ، والتي تبلغ 20 كجم بشكل عام و 40-50 كجم كحد أقصى.
غرض | 5 محطة تأثير | عملية التبخر المشتركة | ||
التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
تركيز وارد (٪) | 10 | 10 | 20 | |
تركيز خارج (٪) | 45 | 20 | 45 | |
منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
منطقة المكثف (㎡) | 800 | / | 300 | |
استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
الكهرباء (kWh / h) | 500 | 1600 | 180 | |
الماء (طن / ساعة) | 900 | / | 350 | |
تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
RMBx10000 / يوم | 10.8 | 6.2 | ||
RMBx10000 / سنة (340 يومًا) | 3672 | 2115 |
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 يوان صيني) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.

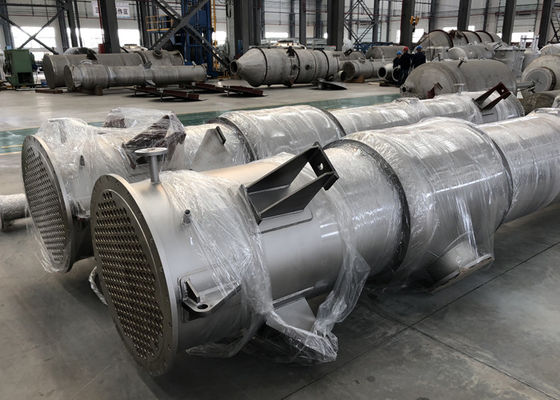

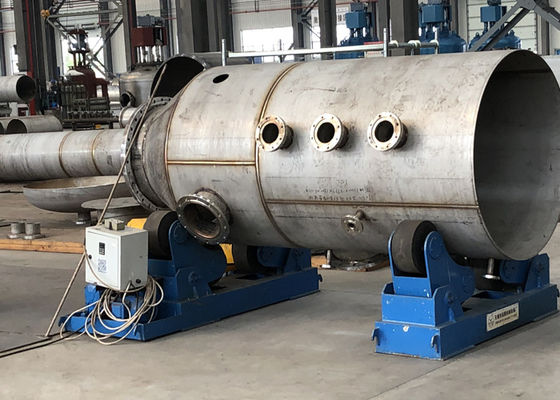

ورشة عمل
