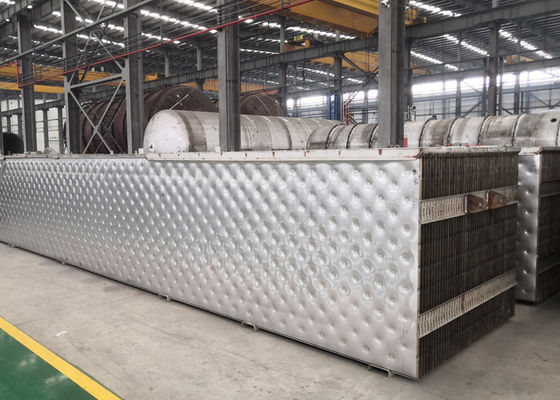

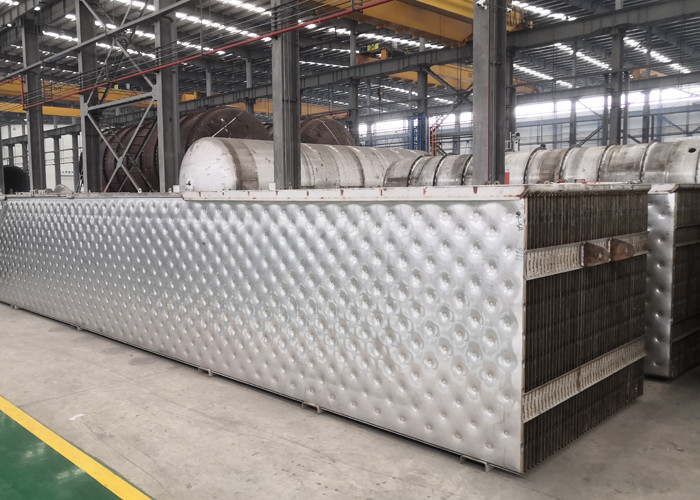

مبادل سترة لوحة الوسادة الصينية لسقوط مبخر الخمور الأسود
السائل الأسود
السائل الأسود هو سائل النفايات الناتج عن عملية استخلاص اللب بطريقة كرافت بعد اكتمال عملية فصل الألياف.يحتوي على معظم العناصر غير العضوية الأصلية للطبخ وعلى مادة الخشب المتحللة والمذابة.يتضمن الأخير حمض الأسيتيك ، وحمض الفورميك ، وأحماض السكرين ، والعديد من الأحماض الكربوكسيلية الأخرى (كلها مثل أملاح الصوديوم) ، ونصفي سليلوز مذاب (خاصة الزيلان) ، والميثانول ، ومئات من المكونات الأخرى.إنه مزيج معقد للغاية.يتم إنتاج حوالي 7 أطنان من السائل الأسود بنسبة 15٪ مواد صلبة (حوالي 10٪ مواد كيميائية عضوية و 5٪ مواد كيميائية غير عضوية بإجمالي مادة صلبة لكل طن من اللب. يجب تركيز السائل الأسود على أعلى محتوى من المواد الصلبة قدر الإمكان قبل حرقه في غلاية الاسترداد لتعظيم استعادة الحرارة ، حيث تزداد اللزوجة بسرعة مع تركيز أعلى من 50٪ ، حيث تكون السوائل السوداء المصنوعة من الخشب اللين أكثر لزوجة من سوائل الخشب الصلب الأسود ، وعادة ما يتم حرق السائل الأسود بنسبة 65٪ - 70٪ من المواد الصلبة.
معدات المبخر
هناك نوعان أساسيان من معدات المبخر المستخدمة اليوم لتبخير السائل الأسود:
ارتفاع مبخرات الفيلم
يشار إليه أيضًا باسم المبخر الرأسي ذي الأنبوب الطويل (LTV) ، وقد هيمن هذا التصميم على الصناعة لعقود ولا يزال مشهدًا شائعًا في عمليات المطاحن الأقدم.
مبخرات فيلم السقوط (FF)
يعتمد تصميم المبخر هذا إما على الأنابيب أو الألواح كسطح لنقل الحرارة.تتم معالجة الخمور داخل وحدات التنبيب ولكن على السطح الخارجي لسطح نقل الحرارة في تصميمات الألواح.
مقارنة
| اسم | سلسلة لوحة الوسادة | قذيفة وأنبوب مبادل حراري | مبادل حراري لوحة قابل للفصل | مبادل حراري ذو لوحة لولبية |
| نطاق الحرارة الشغالة | <800 | <800 | <170 درجة | <350 ℃ |
| أقصى ضغط | <60 بار | <200 بار | <32 بار | <25 بار |
| معامل انتقال الحرارة إلى الماء [W / m2 · ℃] | 3500 | 2700 | 5600 | 2000 |
| تطبيق تبادل حرارة الهواء والماء | لائق بدنيا | لائق بدنيا | لا يلائم | تناسب جزئي |
| الغمر في الخزان أو الماء | لائق بدنيا | تناسب جزئي | لا يلائم | لا يلائم |
| لحام الخزان والمفاعل | المعمول بها | غير قابل للتطبيق | غير قابل للتطبيق | غير قابل للتطبيق |
| قم بالتركيب في المفاعل الحالي والمعدات الأخرى | تطبيق مرن | قابل للتطبيق جزئيًا | غير قابل للتطبيق | غير قابل للتطبيق |
| جميع أعمال البناء الملحومة | المعمول بها | المعمول بها | غير قابل للتطبيق | غير قابل للتطبيق |
| السوائل شديدة التلوث والتطبيقات الأخرى | المعمول بها | المعمول بها | قابل للتطبيق جزئيًا | المعمول بها |
| الوزن لكل وحدة مساحة | قليل | عالي | قليل | عالي |
| سقوط الفيلم والمكثف والمبخر | لائق بدنيا | لائق بدنيا | تناسب جزئي | تناسب جزئي |
يعد تبخر السائل الأسود جزءًا أساسيًا من عملية الاسترداد الكيميائي لأنه يركز بشكل كبير المادة الصلبة الجافة في السائل الأسود بحيث يمكن احتراق السائل بشكل فعال في غلاية الاسترداد.يمكن فصل المياه المزالة من المحلول ومعالجتها بحيث يمكن إعادة استخدامها في المطحنة - مما يقلل من متطلبات المياه العذبة والنفايات السائلة ويوفر المال.
المبخرات والمكثفات ، مع أسطح تسخين الرقائق الخاصة بها ، بارعة في معالجة سوائل الطهي المستهلكة أو نفايات المطاحن السائلة باستخدام الحد الأدنى من الطاقة مع زيادة المواد الصلبة الجافة للمنتج ، وتوافر المصنع ، وجودة المكثفات.أسطح تسخين الصفيحة بطبيعتها غير قابلة للتحجيم.يسمح هذا باستخدام مصادر الحرارة المختلفة داخل الصفيحة ، مما يسمح للمطحنة بتحديد أكثر عمليات التوصيل كفاءة في استخدام الطاقة.

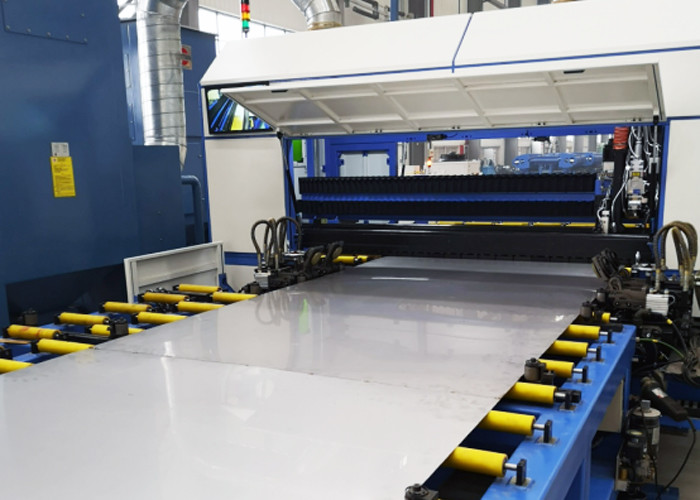

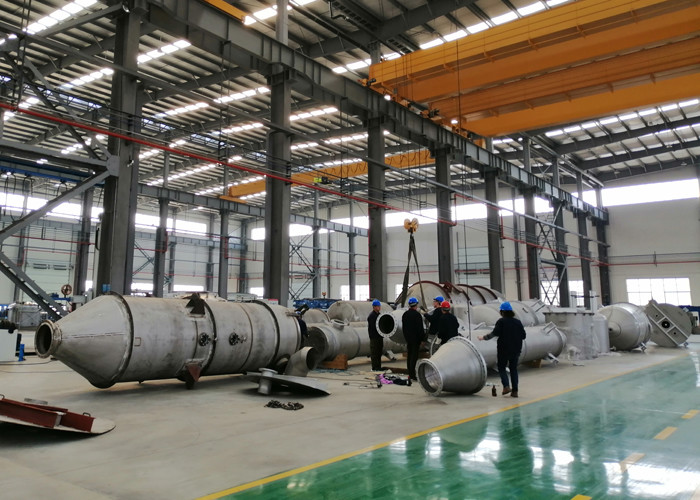

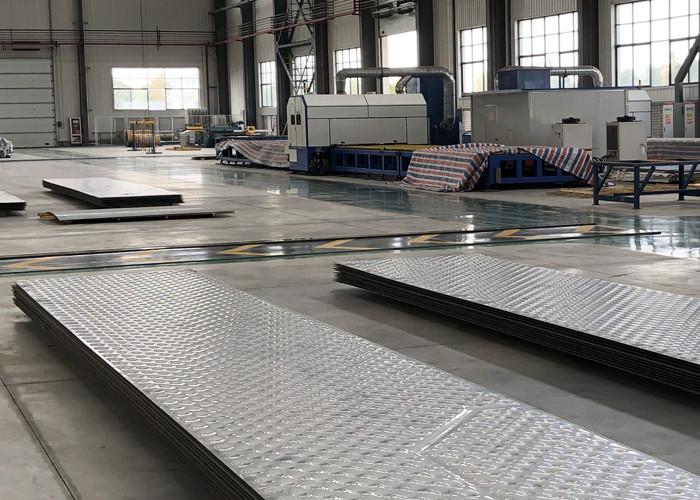

منشأتنا وشهادة
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
