تقنية MVR
تعمل تقنية MVR على ضغط البخار الثانوي للمبخر بالطريقة الميكانيكية ، وزيادة ضغطه ودرجة حرارته ، وزيادة المحتوى الحراري الخاص به ، ثم إرساله مرة أخرى إلى غرفة التسخين في المبخر لاستخدامه كبخار للتدفئة ، وذلك للحفاظ على التغذية. السائل في حالة الغليان ، بينما يتكثف بخار التسخين نفسه في الماء.بالمقارنة مع تقنية التبخر ذات التأثيرات المتعددة ، تقوم تقنية MVR بضغط وإعادة تدوير كل البخار الثانوي واستعادة الحرارة الكامنة ، لذلك فهي أكثر توفيرًا للطاقة من تقنية التبخر ذات التأثيرات المتعددة.
مزايا تقنية MVR:
بعد بدء التشغيل ، ليست هناك حاجة إلى بخار جديد ، أو يتم استهلاك كمية صغيرة من البخار الطازج ، وبالتالي فإن تكلفة التشغيل منخفضة.
هيكل بسيط ، عملية ذات تأثير واحد ، تبسيط خط الأنابيب ، الأداة ، النظام الكهربائي.
سهل البدء ، عملية بسيطة ، تشغيل مستقر ، صيانة أقل.
تحتل مساحة صغيرة وبها القليل من المرافق.بشكل عام ، ليست هناك حاجة للمكثف وبرج التبريد.
مكثفات سقوط الفيلمهي بالفعل تكيف لخدمة المواد الصلبة العالية لتصميم مبخر FF الذي تمت مناقشته أعلاه.بطبيعتها ، تؤدي مكثفات مرشح النيتروجين ، حيث يحدث التبخر من غشاء سائل داخل عنصر التسخين ، إلى مستويات عالية من التشبع الفائق يتم تطويرها داخل السائل.يمكن أن يؤدي هذا إلى تكوين مقياس غير متحكم فيه بسبب التنوي البلوري المفرط بدلاً من النمو البلوري اللطيف.
في الواقع ، لا تحاول بعض تصميمات مكثف FF حتى التحكم في تكوين المقياس على أسطح التسخين ، ولكنها توفر وسيلة لإزالة هذا المقياس بشكل أسرع مما يتشكل وقبل أن يؤثر سلبًا على السعة أو يؤدي إلى الانسداد.تعتمد تصميمات التبديل السريع ، المستخدمة بشكل شائع مع وحدات الألواح والعناصر الأنبوبية ، على هذه الاستراتيجية من خلال تحريك أجسام مُكثِّف متعددة (أو غرف داخل نفس الجسم) باستمرار بين سائل المنتج ومواضع الغسيل.
يتضمن نهج تصميم آخر تشغيل مُكثّف مرشح نسيجي عند تدفق منخفض للحرارة لتقليل كمية التشبع الفائق المتطور في السائل أثناء نقل الحرارة.يجب توفير قدر كبير من منطقة نقل الحرارة في هذه الحالة ، بالإضافة إلى معدل إعادة تدوير متناسب ، لتقليل كل من التشغيل AT والتبخر المحدد لكل وحدة من منطقة نقل الحرارة.
مقارنة
| غرض | 5 محطة تأثير | عملية التبخر المشتركة | ||
| التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
| مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
| تركيز وارد (٪) | 10 | 10 | 20 | |
| تركيز خارج (٪) | 45 | 20 | 45 | |
| منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
| منطقة المكثف (㎡) | 800 | / | 300 | |
| استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
| الكهرباء (kWh / h) | 500 | 1600 | 180 | |
| الماء (طن / ساعة) | 900 | / | 350 | |
| تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
| قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
| RMBx10000 / يوم | 10.8 | 6.2 | ||
| RMBx10000 / سنة (340 يومًا) | 3672 | 2115 | ||
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 يوان صيني) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.

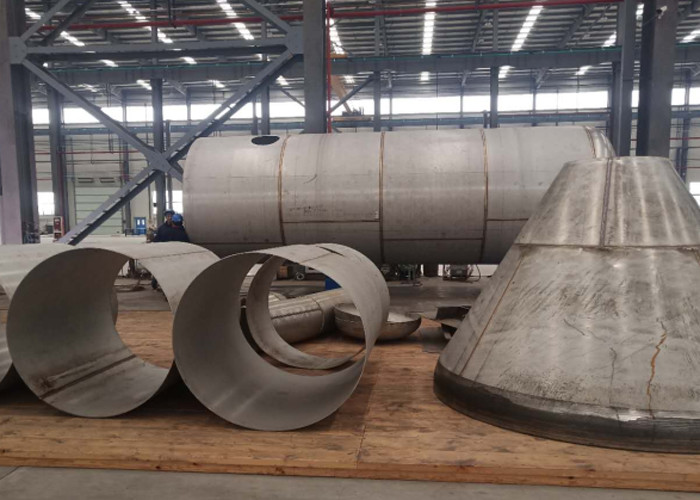

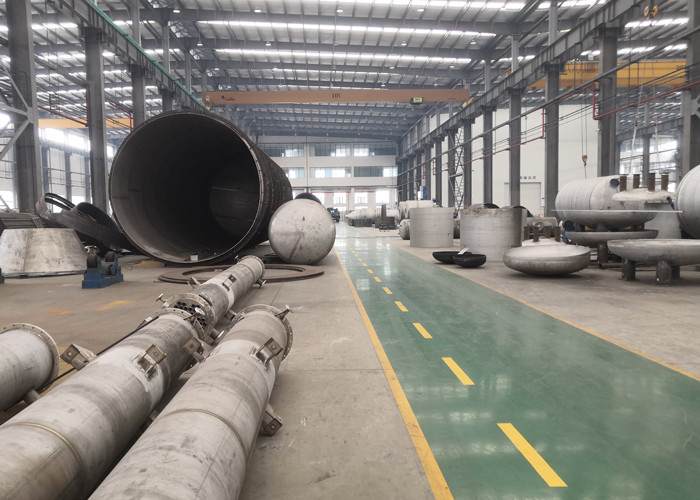

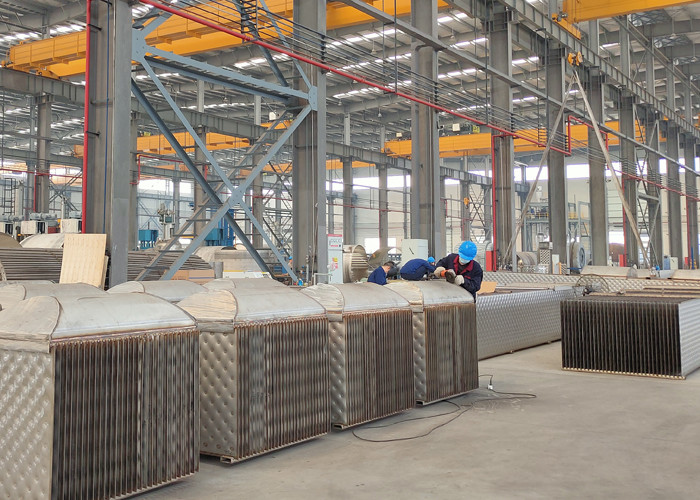

ورشة عمل
