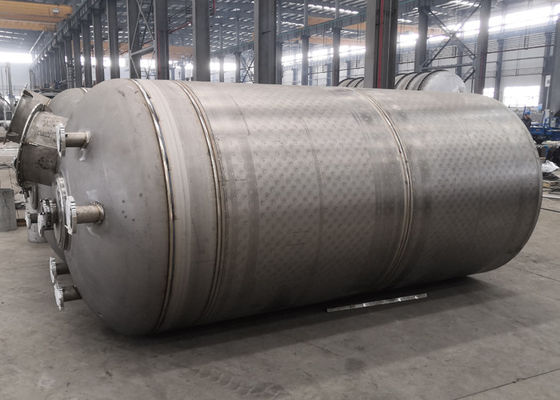

مبادل لوحة الوسادة الفولاذي في تبخر الخمور الأسود أثناء لب الورق
وصف
في السنوات الأخيرة ، مع نضج تقنية إعادة ضغط البخار الميكانيكي (MVR).تم استخدام هذه التكنولوجيا على نطاق واسع في معالجة مياه الصرف الصحي (بما في ذلك السائل الأسود لللب الكيميائي ، و APMP و BCTMP وغيرها من مياه الصرف ذات اللب الميكانيكي الكيميائي) ، وصناعة الأغذية ، وتحلية مياه البحر وغيرها من المجالات.
السائل الأسود
عادة ما تكون غسالات الخمور السوداء من 13-18 ٪ TS.يجب تبخير معظم محتوى الماء هذا لإنتاج مادة بها مواد صلبة عالية بما يكفي لدعم الاحتراق الفعال في غلاية الاسترداد ، عادةً بين 65٪ و 80٪ TS.
أثناء التبخر إلى هذا المستوى من المواد الصلبة ، يتم إطلاق العديد من المكونات المتطايرة (مركبات الكبريت والميثانول وما إلى ذلك) من السائل ويجب فصلها عن المكثفات للسماح بإعادة استخدامها في خط الألياف وإعادة التكسية.من وجهة النظر هذه ، فإن محطة التبخير تعمل في الواقع كـ "مصنع مياه" داخل المصنع.يحتوي السائل الأسود أيضًا على جزء كبير من المركبات غير العضوية التي تصل ، أثناء عملية التبخر ، إلى حد قابليتها للذوبان ويمكن أن تترسب كمقياس على أسطح نقل حرارة المبخر مما يحد بشكل كبير من القدرة التشغيلية لمحطة التبخير وجزيرة الاسترداد بأكملها.
تبخر
بعثة:
تبخر السائل الأسود الضعيف لفصل الماء وإنشاء سائل أسود قوي قابل للاحتراق
العمليات الرئيسية الثلاث التي تحدث في المبخر هي:
سائل أسود + حرارة إلى سائل أسود قوي + ماء + بخار
مكثف + بخار للتنظيف + متكثف متسخ + NCG
السائل الأسود إلى السائل الأسود + الصابون (الخشب اللين فقط)
استهلاك بخار التبخر متعدد التأثيرات
| العدد الفعال | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|
استهلاك البخار (طن بخار / طن ماء) |
~ 1.04 | ~ 0.53 | ~ 0.36 | ~ 0.28 | ~ 0.23 | ~ 0.19 | ~ 0.17 | ~ 0.15 |

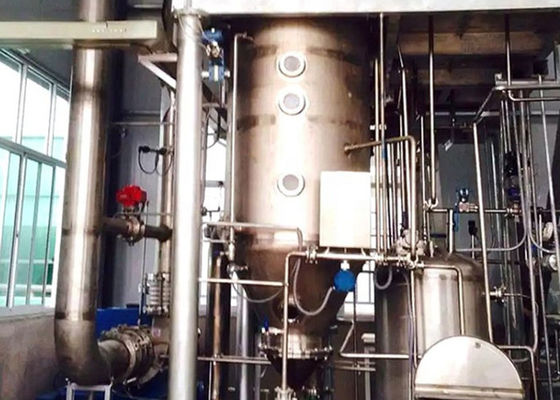

مبخرات متعددة التأثير
تستخدم مبخرات السائل الأسود التلامس غير المباشر مع بخار التكثيف (أو الأبخرة) على جانب واحد من سطح نقل الحرارة لتبخير الماء من السائل الأسود المنتشر على الجانب الآخر.كما هو الحال مع جميع المبادلات الحرارية غير المباشرة ، يخضع انتقال الحرارة الإجمالي بين بخار التكثيف والسائل الأسود للعلاقة الأساسية:
س = Ux AxAT
في هذه المعادلة ، يمثل التدفق الحراري Q مقدار نقل الحرارة الذي يمكن تحقيقه.كما هو موضح ، يعتمد تدفق الحرارة هذا على معامل نقل الحرارة الكلي U ، وكمية منطقة نقل الحرارة A المتاحة لتكثيف الأبخرة الواردة وفرق درجة الحرارة AT بين أبخرة التكثيف والسائل الأسود داخل المبخر.أي انخفاض في U أو A أو AT سيؤدي مباشرة إلى تقليل Q. لا يمكن أن يحدث التبخر إلا عند إضافة الحرارة (في شكل بخار مكثف) إلى مساحة السطح ويتم إنشاء AT عبر تلك المساحة السطحية.
يمثل معامل نقل الحرارة U المعدل الذي يتم به انتقال الحرارة عبر سطح معين في ظل ظروف تشغيل المبخر. وهو رقم معقد يختلف باختلاف مادة وجودة سطح التسخين ودرجة الحرارة والتركيز ولزوجة السطح. السائل الأسود ومستوى الاضطراب داخل السائل.يتأثر معامل نقل الحرارة سلبًا بالمقياس والرواسب على سطح نقل الحرارة ، والاضطراب المنخفض وأيضًا بانتهاء وسمك سطح نقل الحرارة.
تُستخدم المبخرات متعددة التأثير (MEEs) دائمًا في خدمة الخمور السوداء.ينتج مصطلح التأثير المتعدد من الاستخدام الفعال المتعدد للطاقة لأداء مهمة التبخر.في مثل هذا التكوين ، يتم تكثيف البخار الحي فقط في مبخر التأثير الأول ، مما يؤدي إلى توليد أبخرة يتم إرسالها بعد ذلك للتكثيف في تأثير ثان حيث يحدث تبخر إضافي.يمكن بعد ذلك تكرار العملية حتى الوصول إلى آخر تأثير مبخر حيث يتم تكثيف الأبخرة المتولدة في مكثف باستخدام مياه التبريد.
يعد توليد البخار في مطحنة كرافت بمثابة نفقات تشغيل كبيرة ويجب بذل كل جهد للحفاظ على استخدامه.تعتبر محطة التبخير إلى حد بعيد المستهلك الرئيسي لهذا البخار لإزالة الماء من السائل الأسود الضعيف ، وبالتالي فإن التشغيل الاقتصادي للمبخر يعتمد على الاستخدام الفعال المتعدد للحرارة المتاحة من البخار وبالتالي على عدد التأثيرات في في MEE.
تطبيق تقنية MVR:
عندما يرتفع تركيز السائل المبخر وترتفع نقطة غليانه ضمن حد معين ، على سبيل المثال ، عندما يكون تركيز السائل الأسود المبخر أقل من 20٪ ، لا تزيد نقطة الغليان عن 1.5 ℃.
يتم استخدامه في المناطق أو المؤسسات التي يكون سعر الكهرباء فيها رخيصًا والطاقة الحرارية باهظة الثمن.
تطبيق التكنولوجيا في تبخر اللب للسائل الأسود
بأخذ تبخر السائل الأسود لبب قش القمح كمثال ، تمت مقارنة عملية التبخر المركبة لتقنية MVR والتبخر متعدد التأثيرات مع عملية التبخر متعددة التأثير.والتفاصيل هي على النحو التالي.
2.1 المعلمات الرئيسية ومخطط التبخر
أظهرت النتائج أن معدل تدفق السائل الأسود المخفف هو 128.6 طن / ساعة ، ودرجة حرارة السائل الأسود المخفف 70 درجة مئوية ، وتركيز السائل الأسود المخفف 10٪ ، وتركيز السائل الأسود المركز 45٪ ، والتبخر. الماء 100 طن / ساعة.عملية التبخر ذات التأثيرات المتعددة هي محطة تبخير ذات 5 تأثيرات ، وعملية التبخر المجمعة هي MVR قبل التركيز + محطة تبخر ذات 5 تأثيرات.

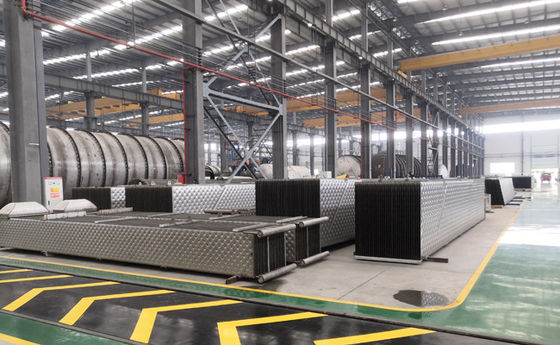

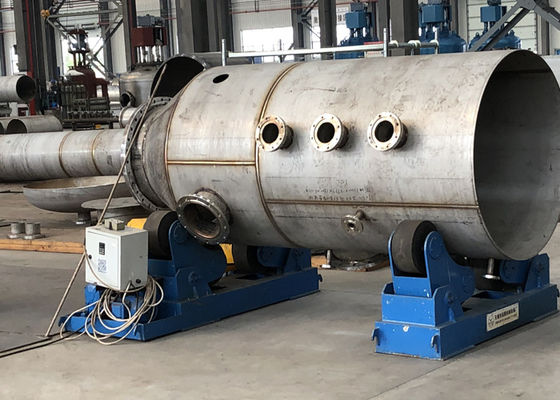

القدرة على الإنتاج لدينا
