السائل الأسود
السائل الأسود هو سائل النفايات الناتج عن عملية استخلاص اللب بطريقة كرافت بعد اكتمال عملية فصل الألياف.يحتوي على معظم العناصر غير العضوية الأصلية للطبخ وعلى مادة الخشب المتحللة والمذابة.يتضمن الأخير حمض الأسيتيك ، وحمض الفورميك ، وأحماض السكرين ، والعديد من الأحماض الكربوكسيلية الأخرى (كلها مثل أملاح الصوديوم) ، ونصوص سليلوز مذابة (خاصة الزيلان) ، والميثانول ، ومئات من المكونات الأخرى.إنه مزيج معقد للغاية.يجب تركيز المحلول الأسود على أعلى محتوى من المواد الصلبة قدر الإمكان قبل حرقه في غلاية الاسترداد لتعظيم استعادة الحرارة.ترتفع اللزوجة بسرعة بتركيز أعلى من 50٪ ، حيث تكون السوائل السوداء المصنوعة من الخشب اللين أكثر لزوجة من السوائل السوداء المصنوعة من الخشب الصلب.
تقنية MVR
تعمل تقنية MVR على ضغط البخار الثانوي للمبخر بالطريقة الميكانيكية ، وزيادة ضغطه ودرجة حرارته ، وزيادة المحتوى الحراري الخاص به ، ثم إرساله مرة أخرى إلى غرفة التسخين في المبخر لاستخدامه كبخار للتدفئة ، وذلك للحفاظ على التغذية. السائل في حالة الغليان ، بينما يتكثف بخار التسخين نفسه في الماء.بالمقارنة مع تقنية التبخر ذات التأثيرات المتعددة ، تقوم تقنية MVR بضغط وإعادة تدوير كل البخار الثانوي واستعادة الحرارة الكامنة ، لذلك فهي أكثر توفيرًا للطاقة من تقنية التبخر ذات التأثيرات المتعددة.
تطبيق تقنية MVR:
عندما يرتفع تركيز السائل المبخر وترتفع نقطة غليانه ضمن حد معين ، على سبيل المثال ، عندما يكون تركيز السائل الأسود المبخر أقل من 20٪ ، لا تزيد نقطة الغليان عن 1.5 ℃.
يتم استخدامه في المناطق أو المؤسسات التي يكون سعر الكهرباء فيها رخيصًا والطاقة الحرارية باهظة الثمن.
2. تطبيق التكنولوجيا في تبخر اللب الأسود السائل
بأخذ تبخر السائل الأسود لبب قش القمح كمثال ، تمت مقارنة عملية التبخر المركبة لتقنية MVR والتبخر متعدد التأثيرات مع عملية التبخر متعددة التأثير.والتفاصيل هي على النحو التالي.
2.1 المعلمات الرئيسية ومخطط التبخر
أظهرت النتائج أن معدل تدفق السائل الأسود المخفف هو 128.6 طن / ساعة ، ودرجة حرارة السائل الأسود المخفف 70 درجة مئوية ، وتركيز السائل الأسود المخفف 10٪ ، وتركيز السائل الأسود المركز 45٪ ، والتبخر. الماء 100 طن / ساعة.عملية التبخر ذات التأثيرات المتعددة هي محطة تبخير ذات 5 تأثيرات ، وعملية التبخر المجمعة هي MVR قبل التركيز + محطة تبخر ذات 5 تأثيرات.
أثبتت محطات التبخير نجاحًا في المنشآت حول العالم.هناك مجموعة متنوعة من التكوينات والنماذج المتاحة - من المبخرات المسبقة إلى قطارات التبخر متعددة التأثيرات - لاستيعاب حتى أكثر مصانع اللب صعوبة أو احتياجات تبخير مصانع النفايات السائلة
الميزة الرئيسية للمبخرات متعددة التأثيرات هي استخدام أسطح التسخين ذات الصفيحة المثبتة لتحقيق الكفاءة العالية والموثوقية.
ص-تبخر-النبات-لاميلا

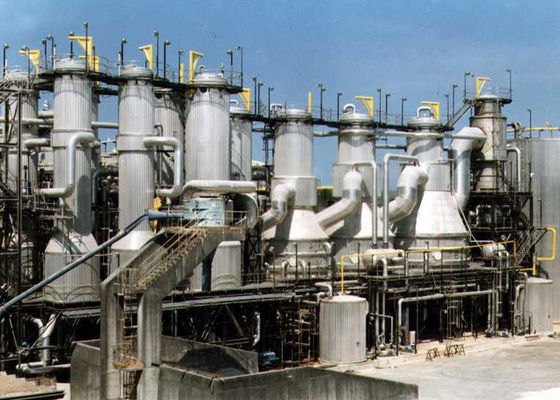

مصنع التبخير lamellar

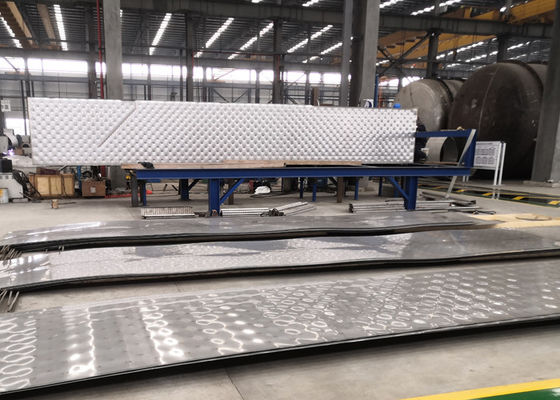

سطح التدفئة الصفيحة
إعادة ضغط البخار الميكانيكي MVR استهلاك المبخر مقارنة بمعدات التبخير التقليدية المحسوبة عن طريق تبخير 1T من الماء
| اسم | بخار | الطاقة الكهربائية | التكلفة الإجمالية (يوان) | ||
| سعة التبخر (كجم / ساعة) | الاستهلاك (T) | التكلفة (يوان) | الاستهلاك (kw) | التكلفة (يوان) | |
| المبخر ذو التأثير الفردي | 1.1 | 220 | 3 | 2.1 | 222.1 |
| مبخر ذو تأثير مزدوج | 0.55 | 110 | 3 | 2.1 | 112.1 |
| ثلاثة مبخر تأثير | 0.4 | 88 | 3 | 2.1 | 90.1 |
| مبخر MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
فصل المكثفات عالي الكفاءة في قنوات المبخر والصفائح ، بالإضافة إلى التجريد المتكامل لكسور المكثفات السيئة ، ينتج عنه مياه نظيفة قابلة لإعادة الاستخدام.يتم فصل الميثانول الموجود في المحلول عن ناتج التكثيف واستعادته كوقود إضافي في نظام تسييل الميثانول.
تستخدم تقنية التبلور في النظام المتكامل.يتم حفظ الطاقة باستخدام البخار الثانوي من المبخر لعملية التبلور.
يضمن استخدام فصل مكثف مكثف متكامل تمامًا ، وتوزيع محسن للسوائل ، والقدرة على استخدام مصادر حرارة مختلفة ضمن تأثير حراري واحد ، وجود نظام تبخر يلبي متطلبات العملاء الفريدة مع توفير أفضل توافر ممكن وكفاءة في استخدام الطاقة.
