تطبيقات مبادل حراري لوحة الوسادة في السائل الأسود لباب الورق المتكثف
| Material: | AISI304 / 316 / Ti | Core Components: | مبادل لوحة الوسادة الملحومة بالليزر |
| Application Industries: | مصنع المواد الغذائية والمشروبات ، مصنع كيماويات | Power Source: | بخار |
| Frame Materia: | CS / SS | OEM: | متاح |
| After Warranty Service: | مركز خدمة في الخارج متاح تسهيلات تقسيط وعمولة | Advantage: | حساب تشغيل منخفض |
| Liquid Flow Rate: | يعتمد على النموذج | Warranty: | 12 شهر |
| High Light: | مُبادل حرارة صفيحة الوسادة المكثفة |
||
معدات أساسية لمطحنة اللب الكيميائية
يعد تبخر السائل الأسود جزءًا أساسيًا من عملية الاسترداد الكيميائي لأنه يركز بشكل كبير المادة الصلبة الجافة في السائل الأسود بحيث يمكن احتراق الخمور بشكل فعال في غلاية الاسترداد.يمكن فصل المياه المزالة من المحلول ومعالجتها بحيث يمكن إعادة استخدامها في المطحنة - مما يقلل من متطلبات المياه العذبة والنفايات السائلة ويوفر المال.
المبخرات والمكثفات ، مع أسطح تسخين الرقائق الخاصة بها ، بارعة في معالجة سوائل الطهي المستهلك أو نفايات المطاحن السائلة باستخدام الحد الأدنى من الطاقة مع زيادة المواد الصلبة الجافة للمنتج ، وتوافر المصنع ، وجودة المكثفات.أسطح تسخين الصفيحة بطبيعتها غير قابلة للتحجيم.يسمح هذا باستخدام مصادر الحرارة المختلفة داخل الصفيحة ، مما يسمح للمطحنة باختيار اتصال العملية الأكثر كفاءة في استخدام الطاقة.
تبخر
بعثة:
تبخر السائل الأسود الضعيف لفصل الماء وإنشاء سائل أسود قوي قابل للاحتراق
العمليات الرئيسية الثلاث التي تحدث في المبخر هي:
سائل أسود + حرارة إلى سائل أسود قوي + ماء + بخار
مكثف + بخار للتنظيف + متكثف متسخ + NCG
السائل الأسود إلى السائل الأسود + الصابون (الخشب اللين فقط)
متطلبات العملية الأساسية
كفاءة استخدام الطاقة
فصل فعال لبخار الماء عن السائل الأسود
فصل سليم للميثانول ، صابون زيت طويل القامة
تركيز السائل الأسود إلى 75-85٪ جوامد جافة
| اسم | سلسلة لوحة الوسادة | قذيفة وأنبوب مبادل حراري | مبادل حراري لوحة قابل للفصل | مبادل حراري ذو لوحة لولبية |
| نطاق الحرارة الشغالة | <800 | <800 | <170 درجة | <350 ℃ |
| أقصى ضغط | <60 بار | <200 بار | <32 بار | <25 بار |
| معامل انتقال الحرارة إلى الماء [W / m2 · ℃] | 3500 | 2700 | 5600 | 2000 |
| تطبيق تبادل حرارة الهواء والماء | لائق بدنيا | لائق بدنيا | لا يلائم | تناسب جزئي |
| الغمر في الخزان أو الماء | لائق بدنيا | تناسب جزئي | لا يلائم | لا يلائم |
| لحام الخزان والمفاعل | ملائم | لا ينطبق | لا ينطبق | لا ينطبق |
| قم بالتثبيت في المفاعل الحالي والمعدات الأخرى | تطبيق مرن | قابل للتطبيق جزئيًا | لا ينطبق | لا ينطبق |
| جميع أعمال البناء الملحومة | ملائم | ملائم | لا ينطبق | لا ينطبق |
| السوائل شديدة التلوث والتطبيقات الأخرى | ملائم | ملائم | قابل للتطبيق جزئيًا | ملائم |
| الوزن لكل وحدة مساحة | قليل | متوسط | قليل | متوسط |
| سقوط الفيلم والمكثف والمبخر | لائق بدنيا | لائق بدنيا | تناسب جزئي | تناسب جزئي |
تقنية MVR
تعمل تقنية MVR على ضغط البخار الثانوي للمبخر بالطريقة الميكانيكية ، وزيادة ضغطه ودرجة حرارته ، وزيادة المحتوى الحراري الخاص به ، ثم إرساله مرة أخرى إلى غرفة التسخين في المبخر لاستخدامه كبخار للتدفئة ، وذلك للحفاظ على التغذية. السائل في حالة الغليان ، بينما يتكثف بخار التسخين نفسه في الماء.بالمقارنة مع تقنية التبخر ذات التأثيرات المتعددة ، تقوم تقنية MVR بضغط وإعادة تدوير كل البخار الثانوي واستعادة الحرارة الكامنة ، لذلك فهي أكثر توفيرًا للطاقة من تقنية التبخر ذات التأثيرات المتعددة.
مبخرات متعددة التأثير
تُستخدم دائمًا المبخرات متعددة التأثير في خدمة الخمور السوداء.ينتج مصطلح التأثير المتعدد من الاستخدام الفعال المتعدد للطاقة لأداء مهمة التبخر.في مثل هذا التكوين ، يتم تكثيف البخار الحي فقط في مبخر التأثير الأول ، مما يؤدي إلى توليد أبخرة يتم إرسالها بعد ذلك للتكثيف في تأثير ثان حيث يحدث تبخر إضافي.يمكن بعد ذلك تكرار العملية حتى الوصول إلى آخر تأثير مبخر حيث يتم تكثيف الأبخرة المتولدة في مكثف باستخدام مياه التبريد.
يعد توليد البخار في مطحنة كرافت بمثابة نفقات تشغيل كبيرة ويجب بذل كل جهد للحفاظ على استخدامه.تعتبر محطة التبخير إلى حد بعيد المستهلك الرئيسي لهذا البخار لإزالة الماء من السائل الأسود الضعيف ، وبالتالي فإن التشغيل الاقتصادي للمبخر يعتمد على الاستخدام الفعال المتعدد للحرارة المتاحة من البخار وبالتالي على عدد التأثيرات في في MEE.

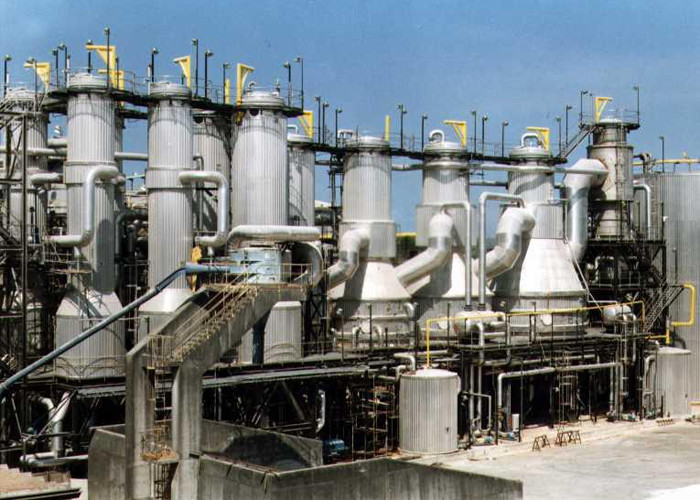

تطبيق التكنولوجيا في تبخر اللب للسائل الأسود
بأخذ تبخر السائل الأسود لبب قش القمح كمثال ، فإن عملية التبخر المركبة لتكنولوجيا MVR والتبخر متعدد التأثيرات لها تأثير مثالي.

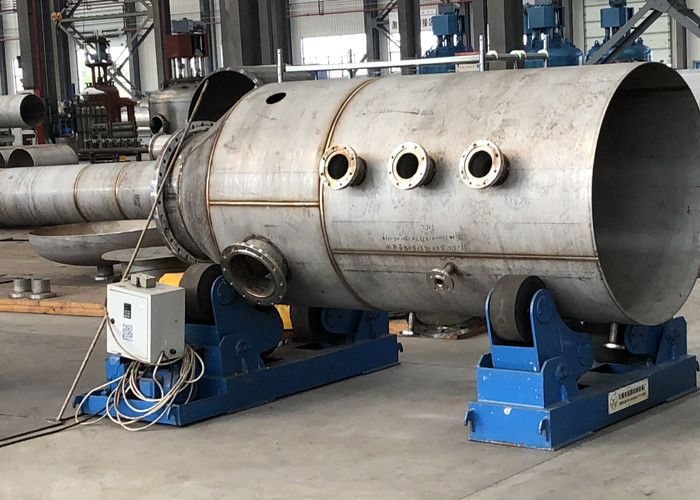

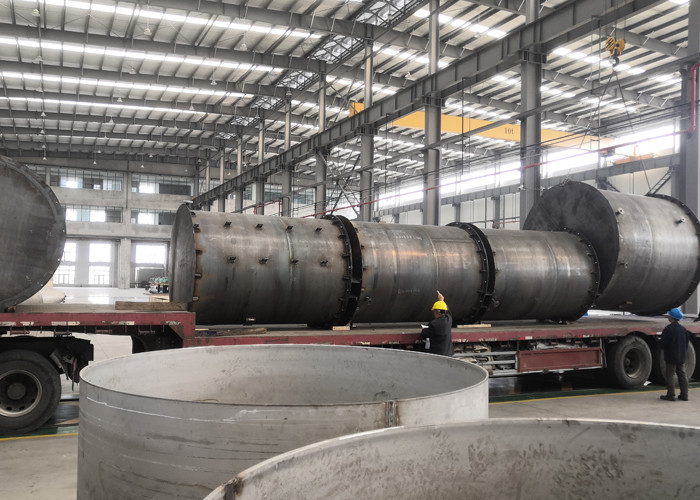

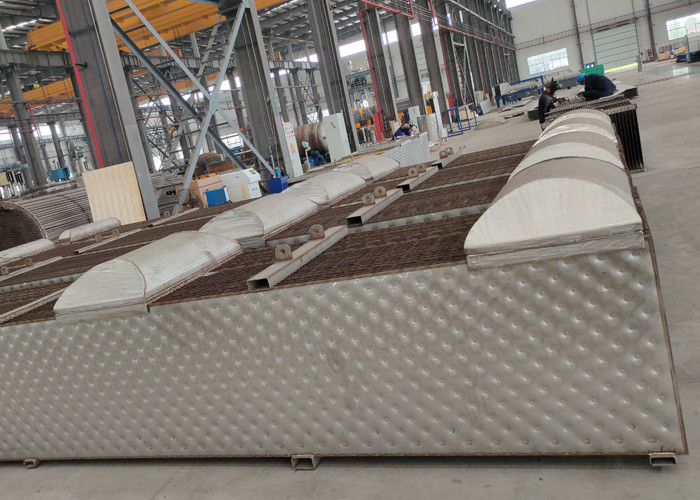

ورشة الإنتاج
