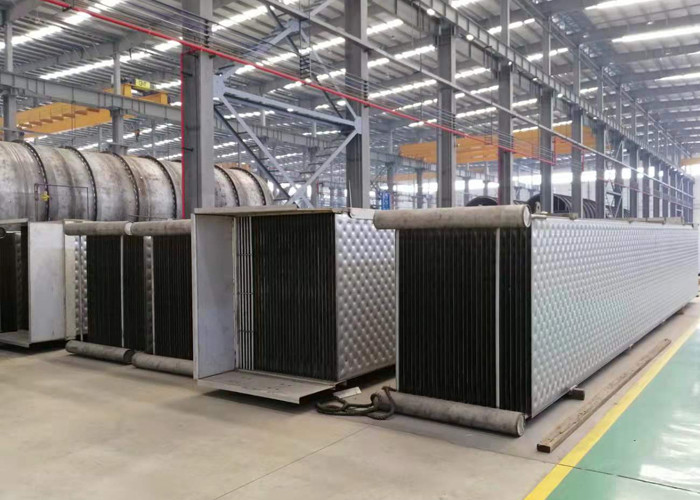

مبادل لوحة الوسادة الملحومة بالليزر الأوتوماتيكي في تبخر مياه نفايات لب الورق
في السنوات الأخيرة ، مع نضج تقنية إعادة ضغط البخار الميكانيكي (MVR).تم استخدام هذه التكنولوجيا على نطاق واسع في معالجة مياه الصرف الصحي (بما في ذلك السائل الأسود لللب الكيميائي ، و APMP و BCTMP وغيرها من مياه الصرف ذات اللب الميكانيكي الكيميائي) ، وصناعة الأغذية ، وتحلية مياه البحر وغيرها من المجالات.
تقنية MVR
تعمل تقنية MVR على ضغط البخار الثانوي للمبخر بالطريقة الميكانيكية ، وزيادة ضغطه ودرجة حرارته ، وزيادة المحتوى الحراري الخاص به ، ثم إرساله مرة أخرى إلى غرفة التسخين في المبخر لاستخدامه كبخار للتدفئة ، وذلك للحفاظ على التغذية. السائل في حالة الغليان ، بينما يتكثف بخار التسخين نفسه في الماء.بالمقارنة مع تقنية التبخر ذات التأثيرات المتعددة ، تقوم تقنية MVR بضغط وإعادة تدوير كل البخار الثانوي واستعادة الحرارة الكامنة ، لذلك فهي أكثر توفيرًا للطاقة من تقنية التبخر ذات التأثيرات المتعددة.
مزايا تقنية MVR:
بعد بدء التشغيل ، ليست هناك حاجة إلى بخار جديد ، أو يتم استهلاك كمية صغيرة من البخار الطازج ، وبالتالي فإن تكلفة التشغيل منخفضة.
هيكل بسيط ، عملية ذات تأثير واحد ، تبسيط خط الأنابيب ، الأداة ، النظام الكهربائي.
سهل البدء ، عملية بسيطة ، تشغيل مستقر ، صيانة أقل.
تشغل مساحة صغيرة وبها القليل من المرافق.بشكل عام ، ليست هناك حاجة للمكثف وبرج التبريد.
تطبيق تقنية MVR:
عندما يرتفع تركيز السائل المبخر وترتفع نقطة غليانه ضمن حد معين ، على سبيل المثال ، عندما يكون تركيز السائل الأسود المبخر أقل من 20٪ ، لا تزيد نقطة الغليان عن 1.5 ℃.
يتم استخدامه في المناطق أو المؤسسات التي يكون سعر الكهرباء فيها رخيصًا والطاقة الحرارية باهظة الثمن.
2. تطبيق التكنولوجيا في تبخر اللب الأسود السائل
بأخذ تبخر السائل الأسود لبب قش القمح كمثال ، تمت مقارنة عملية التبخر المركبة لتقنية MVR والتبخر متعدد التأثيرات مع عملية التبخر متعددة التأثير.والتفاصيل هي على النحو التالي.
2.1 المعلمات الرئيسية ومخطط التبخر
أظهرت النتائج أن معدل تدفق السائل الأسود المخفف هو 128.6 طن / ساعة ، ودرجة حرارة السائل الأسود المخفف 70 درجة مئوية ، وتركيز السائل الأسود المخفف 10٪ ، وتركيز السائل الأسود المركز 45٪ ، والتبخر. الماء 100 طن / ساعة.عملية التبخر متعددة التأثيرات هي محطة تبخير ذات 5 تأثيرات ، وعملية التبخر المشتركة هي MVR قبل التركيز + محطة تبخير 5 تأثيرات.
2.2 العملية
يتم عرض عملية عمليتي التبخر لمعالجة السائل الأسود لباب قش القمح في الجدول.
تشغيل عمليتي تبخير لمعالجة السائل الأسود لباب الورق
| العنصر | 5 محطة تأثير | عملية التبخر المشتركة | ||
| التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
| مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
| تركيز وارد (٪) | 10 | 10 | 20 | |
| تركيز خارج (٪) | 45 | 20 | 45 | |
| منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
| منطقة المكثف (㎡) | 800 | / | 300 | |
| استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
| الكهرباء (kWh / h) | 500 | 1600 | 180 | |
| الماء (طن / ساعة) | 900 | / | 350 | |
| تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
| قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
| RMBx10000 / يوم | 10.8 | 6.2 | ||
| RMBx10000 / سنة (340 يومًا) | 3672 | 2115 | ||
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 RMB) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.
