يعد تبخر السائل الأسود جزءًا أساسيًا من عملية الاسترداد الكيميائي لأنه يركز بشكل كبير المادة الصلبة الجافة في السائل الأسود بحيث يمكن احتراق الخمور بشكل فعال في غلاية الاسترداد.يمكن فصل المياه المزالة من المحلول ومعالجتها بحيث يمكن إعادة استخدامها في المطحنة - مما يقلل من متطلبات المياه العذبة والنفايات السائلة ويوفر المال.
المبخرات والمكثفات ، مع أسطح تسخين الرقائق الخاصة بها ، بارعة في معالجة سوائل الطهي المستهلك أو نفايات المطاحن السائلة باستخدام الحد الأدنى من الطاقة مع زيادة المواد الصلبة الجافة للمنتج ، وتوافر المصنع ، وجودة المكثفات.أسطح تسخين الصفيحة بطبيعتها غير قابلة للتحجيم.يسمح هذا باستخدام مصادر الحرارة المختلفة داخل الصفيحة ، مما يسمح للمطحنة باختيار اتصال العملية الأكثر كفاءة في استخدام الطاقة.

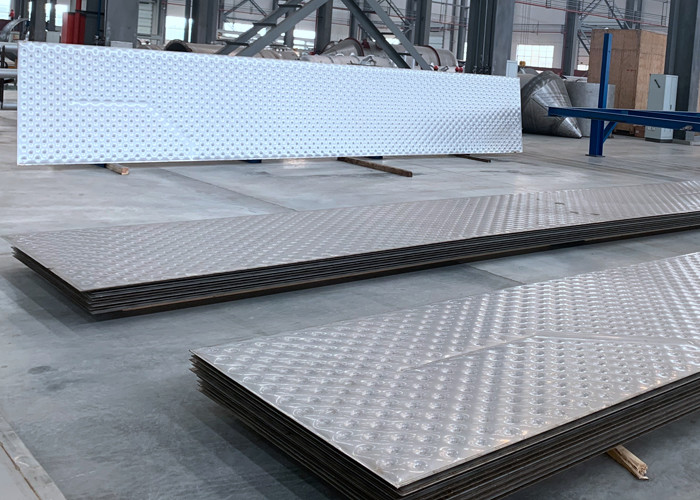

لوحة نقل الحرارة
تتكون لوحة نقل الحرارة من لوحين رفيعين ، يتم لحامهما بالكامل بواسطة عملية اللحام بالليزر ، والمنطقة الوسطى مليئة بنمط الوسادة ؛بعد عملية التشكيل ، يتم تشكيل تجويف على شكل وسادة داخل لوحة نقل الحرارة.يخلق تصميم الوسادة اضطرابًا ممتازًا ويوفر هيكلًا ذاتي الدعم.في التطبيق العملي ، غالبًا ما يتم إضافة مسار لحام إضافي في لوحة نقل الحرارة لضبط والتحكم في موضع واجهة السائل داخل وخارج لوحة نقل الحرارة ، وسرعة التدفق ومعدل تدفق السائل في اللوحة ، وذلك لتحسين تأثير انتقال الحرارة.
مزايا تكنولوجيا لوحة نقل الحرارة:
تصميم مضطرب ممتاز ، معامل نقل حرارة عالي ؛
موثوقية لحام عالية
مقاومة صغيرة على السطح الخارجي ، ليس من السهل إنتاج الأوساخ ؛
مقاومة درجات الحرارة العالية والضغط العالي ؛
قناة واسعة ، انخفاض ضغط منخفض ، سهلة التنظيف ؛
تصميم شكل مرن ، تحسين تأثير نقل الحرارة.
سقوط الفيلم المكثف
إن مكثفات فيلم Falling Film هي في الحقيقة تكيف لخدمة المواد الصلبة العالية لتصميم مبخر FF الذي تمت مناقشته أعلاه.بطبيعتها ، تؤدي مكثفات مرشح النيتروجين ، حيث يحدث التبخر من غشاء سائل داخل عنصر التسخين ، إلى مستويات عالية من التشبع الفائق يتم تطويرها داخل السائل.يمكن أن يؤدي هذا إلى تكوين مقياس غير متحكم فيه بسبب التنوي البلوري المفرط بدلاً من النمو البلوري اللطيف.
في الواقع ، لا تحاول بعض تصميمات مكثف FF حتى التحكم في تكوين المقياس على أسطح التسخين ، ولكنها توفر وسيلة لإزالة هذا المقياس بشكل أسرع مما يتشكل وقبل أن يؤثر سلبًا على السعة أو يؤدي إلى الانسداد.تعتمد تصميمات التبديل السريع ، المستخدمة بشكل شائع مع وحدات الألواح والعناصر الأنبوبية ، على هذه الاستراتيجية من خلال تحريك أجسام مُكثِّف متعددة (أو غرف داخل نفس الجسم) باستمرار بين سائل المنتج ومواضع الغسيل.
| اسم | سلسلة لوحة الوسادة | قذيفة وأنبوب مبادل حراري | مبادل حراري لوحة قابل للفصل | مبادل حراري ذو لوحة لولبية |
| نطاق الحرارة الشغالة | <800 | <800 | <170 درجة | <350 ℃ |
| أقصى ضغط | <60 بار | <200 بار | <32 بار | <25 بار |
| معامل انتقال الحرارة إلى الماء [W / m2 · ℃] | 3500 | 2700 | 5600 | 2000 |
| تطبيق تبادل حرارة الهواء والماء | لائق بدنيا | لائق بدنيا | لا يلائم | تناسب جزئي |
| الغمر في الخزان أو الماء | لائق بدنيا | تناسب جزئي | لا يلائم | لا يلائم |
| لحام الخزان والمفاعل | ملائم | لا ينطبق | لا ينطبق | لا ينطبق |
| قم بالتثبيت في المفاعل الحالي والمعدات الأخرى | تطبيق مرن | قابل للتطبيق جزئيًا | لا ينطبق | لا ينطبق |
| جميع أعمال البناء الملحومة | ملائم | ملائم | لا ينطبق | لا ينطبق |
| السوائل شديدة التلوث والتطبيقات الأخرى | ملائم | ملائم | قابل للتطبيق جزئيًا | ملائم |
| الوزن لكل وحدة مساحة | قليل | متوسط | قليل | متوسط |
| سقوط الفيلم والمكثف والمبخر | لائق بدنيا | لائق بدنيا | تناسب جزئي | تناسب جزئي |
تقنية MVR
تعمل تقنية MVR على ضغط البخار الثانوي للمبخر بالطريقة الميكانيكية ، وزيادة ضغطه ودرجة حرارته ، وزيادة المحتوى الحراري الخاص به ، ثم إرساله مرة أخرى إلى غرفة التسخين في المبخر لاستخدامه كبخار للتدفئة ، وذلك للحفاظ على التغذية. السائل في حالة الغليان ، بينما يتكثف بخار التسخين نفسه في الماء.بالمقارنة مع تقنية التبخر ذات التأثيرات المتعددة ، تقوم تقنية MVR بضغط وإعادة تدوير كل البخار الثانوي واستعادة الحرارة الكامنة ، لذلك فهي أكثر توفيرًا للطاقة من تقنية التبخر ذات التأثيرات المتعددة.
ميزة تقنية MVR:
ليست هناك حاجة إلى بخار جديد بعد بدء التشغيل ، أو يتم استهلاك كمية صغيرة من البخار الطازج ، وبالتالي فإن تكلفة التشغيل منخفضة.
سهل البدء ، هيكل بسيط ، عملية ذات تأثير واحد ، تبسيط خط الأنابيب ، الأداة ، النظام الكهربائي.
عملية بسيطة ، عملية مستقرة ، صيانة أقل.
تحتل مساحة صغيرة وبها القليل من المرافق.بشكل عام ، ليست هناك حاجة للمكثف وبرج التبريد.
