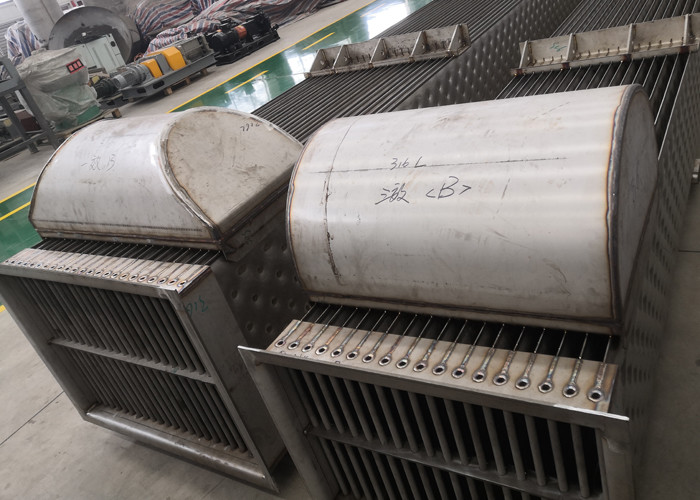

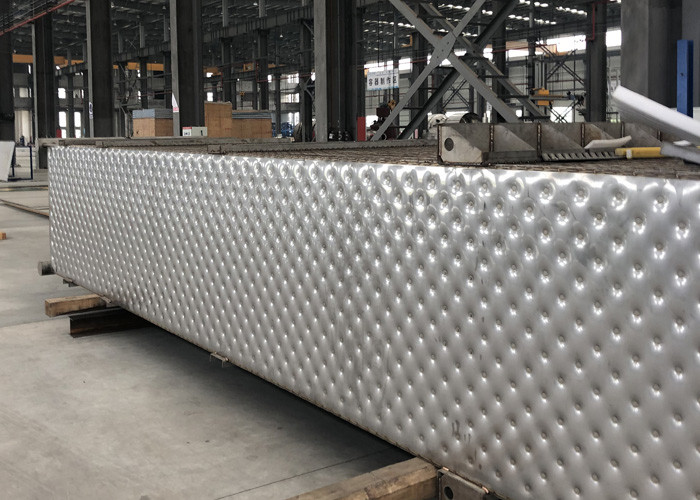

مبادل حراري لوحة عالي الكفاءة في MVR / مبخر إعادة ضغط بخار ميكانيكي
إعادة ضغط البخار الميكانيكي الصناعي MVR
تستخدم المضخة الحرارية الطاقة لنقل الحرارة من مصدر درجة حرارة منخفضة إلى درجة حرارة أعلى عند الطلب باستخدام طاقة إضافية.بالنسبة لمضخات الحرارة الصناعية ، فإن مصدر الحرارة هو عملية الحرارة المهدرة.
إعادة ضغط البخار الميكانيكي (MVR) هو نظام مضخة حرارية مفتوح يتم فيه زيادة ضغط ودرجة حرارة البخار ، جنبًا إلى جنب مع درجة حرارة التشبع المقابلة ، عن طريق الضغط.إعادة ضغط البخار هو نوع محدد من MVR.عادةً ما يتم تهوية عادم البخار منخفض الضغط الناتج عن العمليات الصناعية ، مثل المبخرات أو المواقد ، إلى الغلاف الجوي أو يتم تكثيفه في برج تبريد ، بينما قد تتطلب عمليات المصنع الأخرى في نفس الموقع بخارًا متوسط الضغط.بدلاً من توسيع بخار الضغط العالي عبر صمام الاختناق لتلبية هذه الاحتياجات ، يمكن ضغط بخار نفايات الضغط المنخفض ميكانيكيًا إلى ضغط أعلى حتى يمكن إعادة استخدامه.تعتمد إعادة ضغط البخار على ضاغط ميكانيكي لزيادة درجة حرارة الحرارة الكامنة في البخار لجعلها قابلة للاستخدام في مهام العملية.تكمن الميزة في حقيقة أن طاقة الضغط المطلوبة صغيرة جدًا مقارنة بكمية الحرارة الكامنة الموجودة في البخار المعاد تدويره.
يتم التعبير عن الأداء النشط لإعادة ضغط البخار في معامل الأداء (COP).يعطي COP نسبة صافي الحرارة المستعادة والطاقة المستخدمة بواسطة الضاغط.في هذه الحالة ، فإن صافي الحرارة هو إنتاج البخار بما في ذلك ناتج البخار الإضافي عن طريق حقن الماء.التطبيقات الاقتصادية النموذجية والموفرة للطاقة لها حد أدنى من COP 3.5.بعض تطبيقات MVR لها COP 10 أو أعلى.
العناصر الرئيسية لمؤتمر الأطراف العالي هي كما يلي:
نسبة منخفضة من ضغوط البخار المطلقة.المبدأ التوجيهي للنسبة القصوى هو 6 ، ولكن في الممارسة اليومية ، تبلغ النسبة حوالي 3.
سعة دنيا.المبدأ التوجيهي هو ما لا يقل عن طن واحد من البخار في الساعة ، وحقن الماء بعد الضغط.
مميزات
توفير الطاقة: الكفاءة الحرارية العالية ، توفير الطاقة ، انخفاض استهلاك الطاقة ، استهلاك الطاقة
1 طن من تبخر الماء هو حوالي 1/5 إلى 1/3 من المبخر التقليدي.
حماية البيئة: تخلص تمامًا من الاعتماد على الغلايات البخارية ، يمكن بدء تشغيل مبخر إعادة ضغط البخار الميكانيكي بالكهرباء ، وبدون الغلاية ، لا تحتاج إلى حرق الفحم ، وكمية صغيرة من البخار ، وكمية صغيرة من مياه التبريد.
تكلفة التشغيل منخفضة: نظرًا لانخفاض استهلاك الطاقة ، فإن تكلفة تشغيل المبخر بالكامل هي 1/3 إلى 1/2 فقط من المبخر التقليدي.
مساحة صغيرة: يتمتع النظام بهيكل ميكانيكي عالي الكثافة ، وبالتالي فإن مساحة الغطاء أقل من 50٪ من المبخر التقليدي.
تبخر خفيف: تبخر بدرجة حرارة منخفضة ، فرق درجة حرارة نقل الحرارة منخفض ، وبالتالي فإن النظام ليس من السهل قياسه.
درجة عالية من الأتمتة: درجة عالية من الأتمتة ، عملية بسيطة ، سهلة التشغيل.
إعادة ضغط البخار الميكانيكي MVR استهلاك المبخر مقارنة بمعدات التبخير التقليدية المحسوبة عن طريق تبخير 1T من الماء
| اسم | بخار | الطاقة الكهربائية | التكلفة الإجمالية (يوان) | ||
| سعة التبخر (كجم / ساعة) | الاستهلاك (T) | التكلفة (يوان) | الاستهلاك (kw) | التكلفة (يوان) | |
| المبخر ذو التأثير الفردي | 1.1 | 220 | 3 | 2.1 | 222.1 |
| مبخر ذو تأثير مزدوج | 0.55 | 110 | 3 | 2.1 | 112.1 |
| ثلاثة مبخر تأثير | 0.4 | 88 | 3 | 2.1 | 90.1 |
| مبخر MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
مجالات التطبيق
تم استخدام إعادة ضغط البخار الميكانيكي في البداية بشكل حصري تقريبًا في صناعة الألبان.في السنوات التالية ، تم توسيع مجالات تطبيقه ، وأصبحت الآن تشمل صناعة الألبان ، وصناعة التخمير ، وصناعة السكر ، وصناعة الملح ، وصناعة اللب ، والصناعات الكيماوية ، وصناعة الكحول ، إلخ.
مخطط تدفق المبدأ

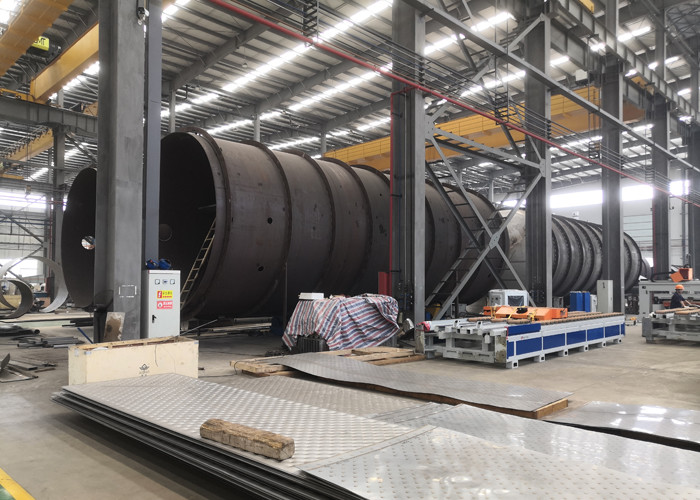

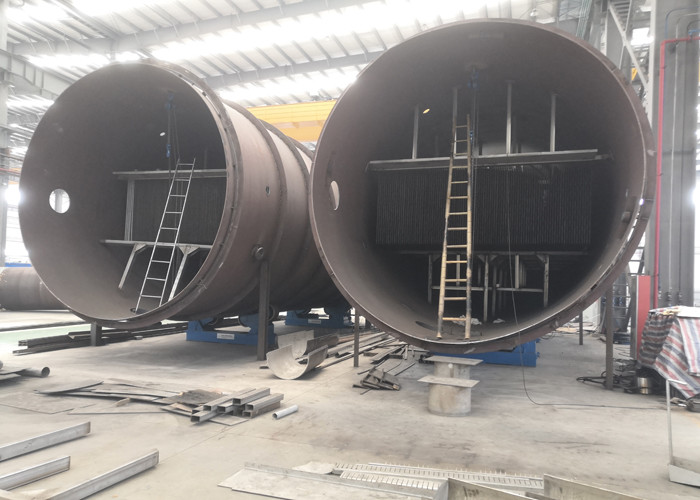

موقع ورشة العمل لدينا
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
