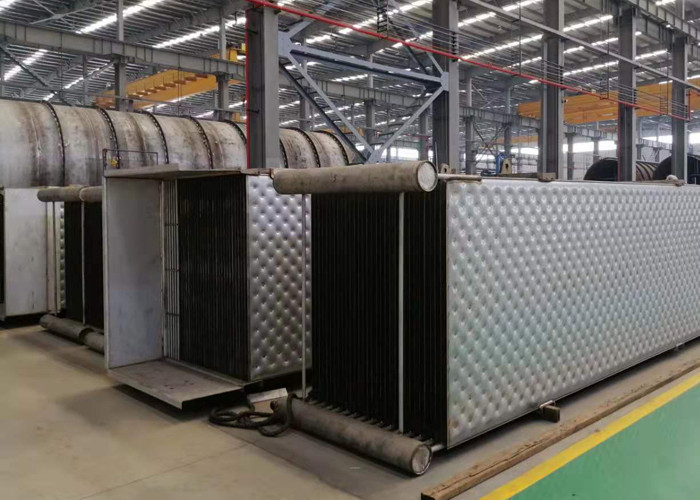

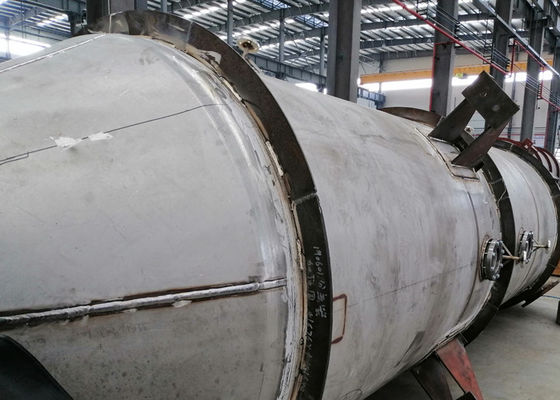

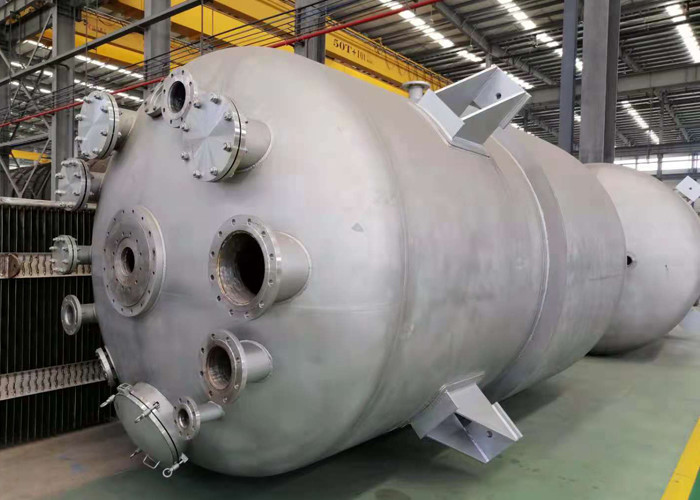

مبادل حراري ذو لوحة الوسادة الملحومة لنظام المبخر MVR ذي الأغشية المتساقطة
تقنية MVR
تعمل تقنية MVR على ضغط البخار الثانوي للمبخر بالطريقة الميكانيكية ، وزيادة ضغطه ودرجة حرارته ، وزيادة المحتوى الحراري الخاص به ، ثم إرساله مرة أخرى إلى غرفة التسخين في المبخر لاستخدامه كبخار للتدفئة ، وذلك للحفاظ على التغذية. السائل في حالة الغليان ، بينما يتكثف بخار التسخين نفسه في الماء.بالمقارنة مع تقنية التبخر ذات التأثيرات المتعددة ، تقوم تقنية MVR بضغط وإعادة تدوير كل البخار الثانوي واستعادة الحرارة الكامنة ، لذلك فهي أكثر توفيرًا للطاقة من تقنية التبخر ذات التأثيرات المتعددة.
مزايا تقنية MVR:
بعد بدء التشغيل ، ليست هناك حاجة إلى بخار جديد ، أو يتم استهلاك كمية صغيرة من البخار الطازج ، وبالتالي فإن تكلفة التشغيل منخفضة.
هيكل بسيط ، عملية ذات تأثير واحد ، تبسيط خط الأنابيب ، الأداة ، النظام الكهربائي.
سهل البدء ، عملية بسيطة ، تشغيل مستقر ، صيانة أقل.
تحتل مساحة صغيرة وبها القليل من المرافق.بشكل عام ، ليست هناك حاجة للمكثف وبرج التبريد.
يظهر في الجدول تشغيل عمليتي التبخر لمعالجة السائل الأسود لباب قش القمح.
تشغيل عمليتي تبخير لمعالجة السائل الأسود لباب الورق
| غرض | 5 محطة تأثير | عملية التبخر المشتركة | ||
| التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
| مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
| تركيز وارد (٪) | 10 | 10 | 20 | |
| تركيز خارج (٪) | 45 | 20 | 45 | |
| منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
| منطقة المكثف (㎡) | 800 | / | 300 | |
| استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
| الكهرباء (kWh / h) | 500 | 1600 | 180 | |
| الماء (طن / ساعة) | 900 | / | 350 | |
| تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
| قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
| RMBx10000 / يوم | 10.8 | 6.2 | ||
| RMBx10000 / سنة (340 يومًا) | 3672 | 2115 | ||
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 يوان صيني) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.
أفضل كفاءة طاقة ممكنة
مقارنة بالمبخرات متعددة التأثير ، تستهلك مبخرات MVR طاقة أقل بشكل ملحوظ.
تصميم غير رغوي
تعد سرعات البخار المنخفضة داخل المبخر ، ومعدلات القص المنخفضة ، وبنية غشاء سقوط التدفق الحر من مزايا التصميم في تقليل تكوين الرغوة.هذا مهم بشكل خاص في مبخرات MVR ، ليس فقط لزيادة إنتاج المكثفات النظيفة ، ولكن أيضًا لحماية الضاغط أو المروحة.
تصميم لا يسد

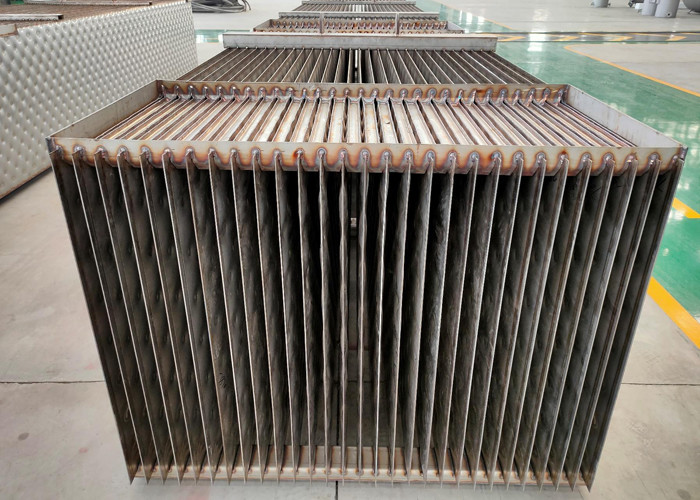

يضمن التوزيع المنتظم للسائل الخمور فوق الرقائق ، وإعادة التوزيع المستمر للخمور الناتج عن الشكل المخفوق لسطح الصفيحة ، سطح تسخين مبلل تمامًا وإزالة التحجيم الموضعي أو التركيز المفرط للخمور.يضمن سطح التسخين الصفيحي أنه يمكن غسل القشور القابلة للذوبان في الماء عن طريق غسل بسيط بالتخفيف ، مما يلغي الحاجة إلى انقطاعات طويلة ومكلفة للتنظيف.
أنظف المكثفات
فصل المكثفات عالي الكفاءة في قنوات المبخر والصفائح ، بالإضافة إلى التجريد المتكامل لكسور المكثفات السيئة ، ينتج عنه مياه نظيفة قابلة لإعادة الاستخدام.
رسم مبدأ العمل
القدرة على الإنتاج
