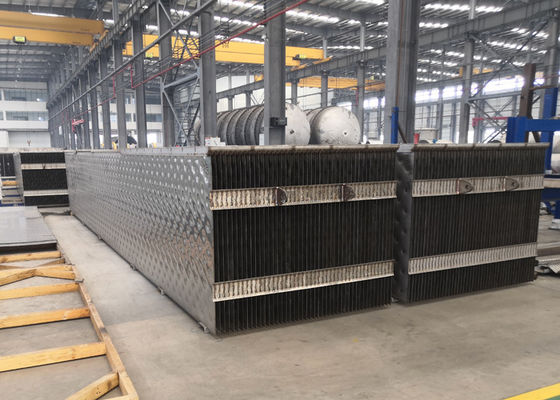

الشركة المصنعة للوحة مبادل حراري للوسادة المصنوعة من الفولاذ المقاوم للصدأ باللحام بالليزر لمبخر MVR المتساقط
مبخر إعادة ضغط البخار الميكانيكي (MVR)
تعمل إعادة ضغط البخار الميكانيكي على تقليل الطاقة المستخدمة في عملية التبخر بنسبة تصل إلى 90٪ مقارنة بالأنظمة التقليدية.
إنه يعمل عن طريق إعادة استخدام الطاقة الحرارية الموجودة في البخار ، حيث يتم إهدار هذه الطاقة. عندما تتدفق إلى أسفل ، فإنها تميل إلى تشكيل فيلم على الجزء الداخلي من الأنبوب. بين الجزء العلوي والسفلي من Calandria يوجد محكم الغلق حيث تمر الأنابيب عبر سترة من بخار درجة الحرارة المرتفعة. مبادل حراري.عندما يتكثف البخار الساخن على السطح الخارجي للأنابيب ، فإنه يطلق حرارة كامنة ترفع درجة حرارة سائل التغذية في الأنابيب ، وبحلول الوقت الذي يغادر فيه سائل التغذية قاع الأنبوب ، يتبخر الكثير من الماء تاركًا سائل لزج مركز الماء الذي تم تبخيره يترك الأنبوب على شكل بخار. في الجزء السفلي من Calandria ، يتجمع بعض السائل المركز ويمكن سحبها ، ويمر الخليط الساخن إلى غرفة تبريد تسمى الفاصل حيث يسقط المزيد من السائل المركز في القاع ليتم سحبه ويرتفع البخار إلى الأعلى ، ويحتوي هذا البخار الآن على معظم الطاقة التي تم تغذيتها في البداية في النظام.
تمتص مروحة التربو البخار من الفاصل وتعيد ضغطه ، مما يرفع الضغط وبالتالي تزيد درجة الحرارة إلى النقطة التي يمكن فيها استخدام البخار مرة أخرى كمصدر للحرارة. الوحدة قوية للغاية ومروحة توربو محكمة الغلق. مناسبة بشكل مثالي للضغط ودرجات الحرارة وأحجام عملية التبخير MVC. يوجد في قلبها دافع عالي السرعة بسرعة طرف تزيد عن 1000 كم / ساعة من سرعة طائرة نفاثة ، وربما يكون الدوار لديه أعلى طرف سرعة أي دفاعة ملحومة تم تصنيعها على الإطلاق. يمكن بعد ذلك إعادة البخار المعاد تسخينه إلى Calandria لتوفير الطاقة الحرارية اللازمة لتبخير المزيد من سائل التغذية أثناء مروره عبر الأنابيب. طريقة فعالة من حيث التكلفة للاحتفاظ بالحرارة الكامنة الموجودة في البخار وإعادة استخدامها ، الطاقة التي يمكن إهدارها.icity لدفع مروحة توربو.
مع زيادة تكاليف الطاقة ، ازداد أيضًا استخدام مبخرات إعادة ضغط البخار الميكانيكية (MVR).يعد توفير الطاقة الممكن باستخدام تقنية MVR أمرًا مهمًا.تم تصميم مبخرات MVR للعمل باستهلاك منخفض جدًا للطاقة مع إنتاج مكثفات نظيفة لتقليل استهلاك المياه العذبة في المطحنة.
أفضل كفاءة طاقة ممكنة
مقارنة بالمبخرات متعددة التأثيرات ، تستهلك مبخرات MVR طاقة أقل بشكل ملحوظ.
تصميم غير رغوي
تعد سرعات البخار المنخفضة داخل المبخر ، ومعدلات القص المنخفضة ، وتكوين الفيلم المتساقط من التدفق الحر من مزايا التصميم في تقليل تكوين الرغوة.هذا مهم بشكل خاص في مبخرات MVR ، ليس فقط لزيادة إنتاج المكثفات النظيفة ، ولكن أيضًا لحماية الضاغط أو المروحة.
تصميم غير يسد
يضمن التوزيع المنتظم للسائل الخمور فوق الرقائق ، وإعادة التوزيع المستمر للخمور الناتج عن الشكل المخروطي لسطح الصفيحة ، سطح تسخين مبلل تمامًا وإزالة التحجيم الموضعي أو التركيز المفرط للخمور.يضمن سطح التسخين الصفيحي أنه يمكن غسل القشور القابلة للذوبان في الماء عن طريق غسل بسيط بالتخفيف ، مما يلغي الحاجة إلى انقطاعات طويلة ومكلفة للتنظيف.
أنظف المكثفات
فصل المكثفات عالي الكفاءة في قنوات المبخر والصفائح ، بالإضافة إلى التجريد المتكامل لكسور المكثفات السيئة ، ينتج عنه مياه نظيفة قابلة لإعادة الاستخدام.
الخصائص التقنية MVR
تستخدم تقنية MVR البخار المتولد للحرارة بدلاً من مصادر الحرارة باهظة الثمن
لا تتطلب تقنية MVR برج تبريد ، مما يقلل بشكل كبير من استخدام مياه التبريد
تعد تقنية MVR أكثر كفاءة من تقنية التبخر التقليدية متعددة التأثيرات ، حيث توفر الطاقة وتقلل من تكاليف التشغيل
تعد تقنية MVR حقًا موفرة للطاقة وموفرة للمياه وصديقة للبيئة وتساعد في إعادة تدوير الموارد
تحقق تقنية MVR تبخرًا بدرجة حرارة منخفضة ، مما يقلل بشكل كبير من التأثير على المواد الخاصة بك
هيكل نظام تكنولوجيا MVR بسيط ، مؤتمت بالكامل ، مع تشغيل مستمر
تتكون أنظمة MVR من مبخر ، وضاغط بخار ، وفواصل ، ومضخات ، وأنابيب ، وأجهزة ، ومكونات تحكم كهربائية
يمكن تصميم أنظمة MVR حول مبخرات بسيطة أو مبخرات متطورة لأنبوب السقوط
يمكن لأنظمة MVR استخدام ضغط بخار بسيط أو مضخات جذرية متطورة
يمكن أن تحتوي أنظمة MVR على سائل منخفض ، أو أن تكون أنظمة خزانات ذات حجم أكبر
يمكن لأنظمة MVR تحقيق مجموعة متنوعة من التبخر ، وتصميم العمليات وتكوين السوائل سيحدد ذلك
رسم مبدأ العمل
عملية
يتم عرض عملية عمليتي التبخر لمعالجة السائل الأسود لباب قش القمح في الجدول.
تشغيل عمليتي تبخير لمعالجة السائل الأسود لباب الورق
| العنصر | 5 محطة تأثير | عملية التبخر المشتركة | ||
| التركيز المسبق MVR | 5-محطة تبخير تأثير | |||
| مياه التبخير (t / h) | 100 | 64.28 | 35.72 | |
| تركيز وارد (٪) | 10 | 10 | 20 | |
| تركيز خارج (٪) | 45 | 20 | 45 | |
| منطقة المبخر (㎡) | 10000 | 8500 | 4000 | |
| منطقة المكثف (㎡) | 800 | / | 300 | |
| استهلاك | البخار (طن / ساعة) | 25 | / | 9 |
| الكهرباء (kWh / h) | 500 | 1600 | 180 | |
| الماء (طن / ساعة) | 900 | / | 350 | |
| تكلفة تشغيل | يوان / ساعة | 4500 | 960 | 1633 |
| قدرة تبخر المياه يوان / ت | 45 | 25.93 | ||
| RMBx10000 / يوم | 10.8 | 6.2 | ||
| RMBx10000 / سنة (340 يومًا) | 3672 | 2115 | ||
ملحوظة: تقدير تكلفة التشغيل: بخار 150rmb / t ، كهرباء 0.6 rmb / kWh ، ماء 0.5rmb / t.
زيادة الاستثمار في معدات عملية التبخير المجمعة: المبخر (2500 م 2) 375 × 10000 يوان ؛ضاغط MVR 400x10000rmb ، إجمالي 775x10000 RMB
تخفيض تكلفة التشغيل السنوية لعملية التبخر المجمعة: 3672-2115 = 1557 (10000 يوان صيني)
فترة استرداد زيادة الاستثمار لعملية التبخر المركبة: 755 1557 = 0.5 عام
يمكن ملاحظة أنه بأخذ مقياس 100t / h كمثال ، يمكن لعملية التبخر المجمعة استعادة الاستثمار المتزايد في نصف عام ، وتوفير 1557 (10000 RMB) كل عام في المستقبل ، مع فوائد اقتصادية كبيرة.

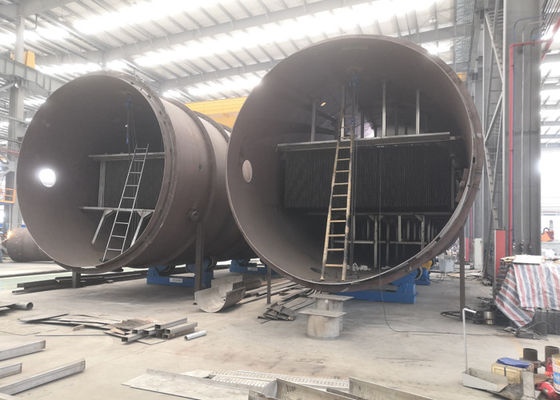

موقع ورشة العمل
