حار بيع لوحة وسادة عالية الطاقة واحدة مزدوجة تنقش الملف الشخصي ضغط المياه نفخ تبريد تدفئة محددة
وصف
المبادلات الحرارية للوحة الوسادة هي فئة من تصميم المبادل الحراري الملحوم بالكامل ، والذي يظهر سطحًا متموجًا "على شكل وسادة" يتكون من عملية النفخ.مقارنة بالمعدات الأكثر تقليدية ، مثل المبادلات الحرارية للقشرة والأنبوب واللوح والإطار ، فإن لوحات الوسائد هي تقنية حديثة العهد.نظرًا لمرونتها الهندسية ، يتم استخدامها بالإضافة إلى المبادلات الحرارية "من النوع اللوحي" وكسترات لتبريد أو تسخين الأوعية.تشهد معدات لوحة الوسادة حاليًا اهتمامًا متزايدًا وتنفيذًا في صناعة المعالجة.
بناء
يتم تصنيع ألواح الوسادة من خلال عملية نفخ ، حيث يتم لحام صفحتين معدنيتين رقيقتين مع بعضهما البعض على السطح بالكامل بواسطةالليزرأولحام المقاومة.يتم ختم جوانب الألواح عن طريق لحام التماس ، بخلاف منافذ التوصيل.أخيرًا ، يتم ضغط الفجوة بين الصفائح المعدنية الرقيقة بواسطة سائل هيدروليكي مما يتسبب في تكوين البلاستيك للألواح ، مما يؤدي في النهاية إلى سطحها المتموج المميز.
من حيث المبدأ ، هناك نوعان مختلفان من ألواح الوسائد: مفردة منقوشة ومزدوجة النقش.الأول يشكل عادة الجدران المزدوجة لـسفن مغلفة، في حين يتم تجميع الأخير في كومة (بنك) لتصنيع المبادلات الحرارية للوحة الوسادة.تتشكل ألواح الوسادة المفردة عندما تكون لوحة القاعدة أكثر سمكًا من اللوحة العلوية.تتشوه اللوحة العلوية الرقيقة ، بينما تظل اللوحة الأساسية مستوية.

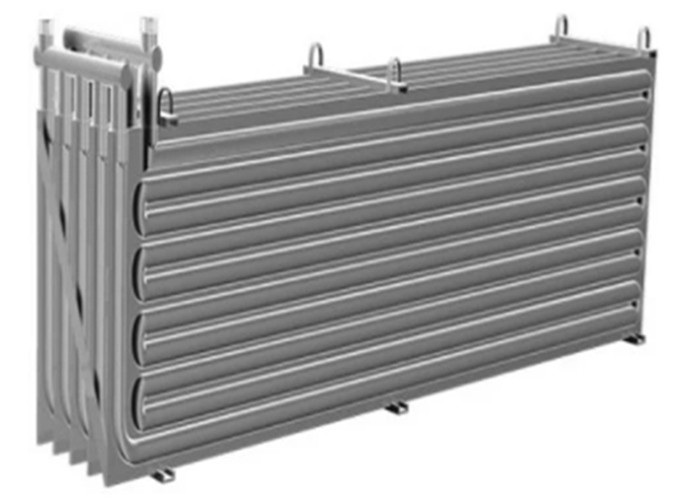

علاوة على ذلك ، يتم تجهيز لوحات الوسادة بشكل شائع بلحام اللحام "الحاجز" ، والذي يوفر توجيهًا مستهدفًا للتدفق في قنوات لوحة الوسادة في الحالات ، حيث قد يكون توزيع التدفق أو سرعة السائل مشكلة.تم اقتراح طريقة للحصول على توجيه التدفق عن طريق الحواجز في القنوات بين ألواح الوسادة المجاورة في المبادلات الحرارية للوحة الوسادة ، مؤخرًا في.
نظرًا لتركيبها ، فإن ألواح الوسائد محكمة الإغلاق ، وتتمتع باستقرار هيكلي عالي ، ويتم تصنيعها في الغالب بشكل آلي ومرن للغاية.يمكن تشغيل لوحات الوسائد عند ضغوط> 100 ميجا باسكال ودرجات حرارة تصل إلى 800 درجة مئوية.
المعايير الفنية
| اسم المنتج | مبادل حراري لوحة الوسادة |
| مادة | ستانلس ستيل |
| اللون | نيكل وايت |
| اساسي | DIN GB ISO JIS BA ANSI ASMI |
| رتبة | SUS201 ، SUS304 ، SUS316 ، DSS2205 |
| نظرة عامة على نسب المواد لوحة مزدوجة وسادة تنقش | لوحة وسادة 0.8 مم + 0.8 مم لوحة وسادة 1.0 مم + 1.0 مم |
| نظرة عامة على نسب مادة لوحة تنقش وسادة واحدة | لوحة الوسادة 0.8 مم + 2.0 مم لوحة القاعدة صفيحة وسادة 1.0 مم + صفيحة قاعدة 2.5 مم لوحة الوسادة 1.2 مم + 4.0 حتى 15 مم لوحة القاعدة لوحة وسادة 1.5 مم + 4.0 حتى 15 مم لوحة القاعدة لوحة الوسادة 2.0 مم + 5.0 حتى 15 مم لوحة القاعدة |
التطبيقات
تطبيق لوحات الوسائد واسع للغاية ، نظرًا لخصائصها المفضلة مثل المرونة الهندسية العالية والتكيف الجيد مع كل عملية تقريبًا.يعتمد تنفيذها على بنائها الأساسي ، أي بنوك لوحة الوسادة أو خزانات مغلفة بألواح الوسادة.السطح الخارجي المسطح نسبيًا سهل التنظيف ومناسب للتطبيقات عالية التلوث أو الصحية ، لكن السطح الداخلي به طبقات دقيقة حول كل نقطة لحام وليس من السهل تنظيفها ، وبالتالي فإن السطح الداخلي مناسب فقط للسوائل غير المتسخة مثل الماء أو بخار أو مبردات.

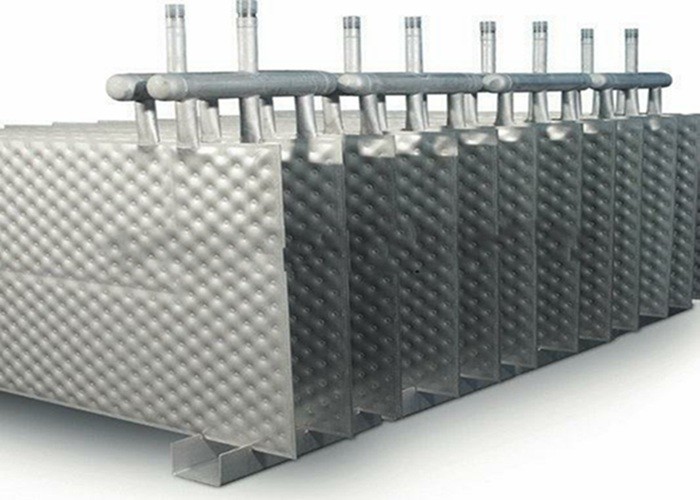

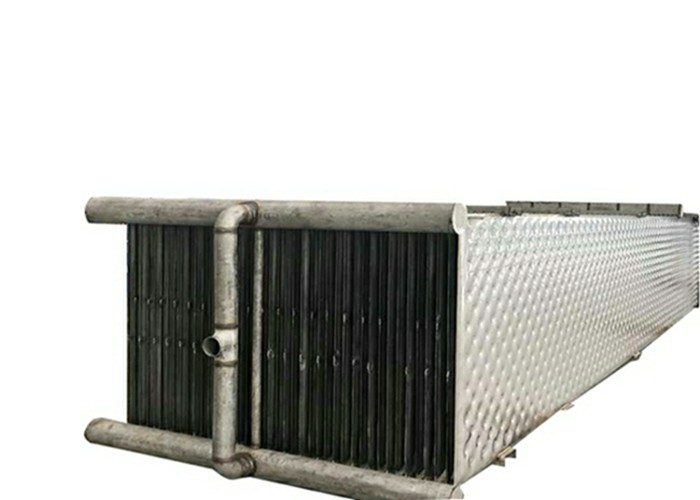

1. مصارف لوحة الوسادة (مبادلات حرارية)
تُستخدم ألواح الوسادة عادةً في التطبيقات التي تتضمن سائلًا سائلًا أو غازيًا سائلًا أو لزوجة عالية أو وسائط متسخة ومتطلبات فقدان الضغط المنخفض والتكثيف (مثل المكثفات العلوية) وتبخر الفيلم المتساقط (مثل صناعة الورق واللب) والمراجل وتبريد الماء وتجفيف المواد الصلبة وتوليد الجليد الرقيق (صناعة الأغذية) وأكثر من ذلك.كما أنها تستخدم بشكل شائع كمبردات غاطسة (على سبيل المثال في الطلاء الكهربائي) ، حيث يتم غمر البنوك مباشرة في الخزان.يمكن إنشاء البنوك للسماح بفصل الألواح الفردية عن المكدس ، مما يتيح سهولة التنظيف أو الصيانة.
2. صفيحة تغلف الدبابات
التطبيق الأكثر شمولاً لألواح الوسائد حتى الآن هو الأوعية المغلفة ، نظرًا لمرونتها ، وتغطية مساحة السطح الكاملة لنقل الحرارة ، واحتباس السوائل المنخفض ، وتكاليف التصنيع المناسبة والوقت ، وسهولة التنظيف ، خاصة في التطبيقات المعقمة.يمكن تجهيز الخزانات بعدة سترات فوق سطحها ، بما في ذلك أيضًا قاع الخزان ، على سبيل المثال مخروطي أو مقعر ، ويمكن أن تشتمل على قذائف أسطوانية إضافية داخل الخزان.المجالات النموذجية لتنفيذ الخزانات المغطاة بصفائح الوسادة هي في صناعة الأغذية والمشروبات وفي الصناعة الكيميائية والصيدلانية.يشار إلى هذه السترات أيضًا باسم "السترات الواقية من الرصاص".
Fعبد القدير
1. هل لديك خدمة OEM؟هل تزود الأجزاء؟نعم ، نقوم بذلك ، طالما أنك تقدم لنا الرسم والمتطلبات التفصيلية.
2. كيف يمكننا بسهولة معرفةموأجهزة الطرد المركزي سانت تناسب؟لدينا فريق مهندس من ذوي الخبرة لمساعدتك في اختيار النموذج ، طالما أنك تزودنا بخصائص مواد المعالجة التفصيلية.
3. هل ستقوم بإرسال فنيين للتركيب والتشغيل؟نعم ، يمكننا القيام بالكثير من الخدمات ، يرجى الرجوع إلى قسم ما بعد البيع.
4. ما هي ميزتك بالمقارنة مع منافسيك؟الجودة والخبرة.نحن أكبر مورد لأجهزة الطرد المركزي في الصين ، تصميماتنا وهياكلنا مشابهة للزعيم العالمي Alfa Laval و Westfaliar و Flottweg وما إلى ذلك.
5. كيف تحمي الجودة؟مصنعي عبارة عن مؤسسة مملوكة للدولة تتمتع بخبرة تزيد عن 100 عام ، ويتم تنفيذ سياسة تشغيل صارمة ، وتضمن آلات المعالجة المتقدمة دقة جميع المكونات ، والعاملين برخصة التشغيل ، والحصول على الأجزاء المتعددة ، ونقل الأجزاء الكهربائية من علامة تجارية عالمية مشهورة.يتم إجراء سلسلة من الاختبارات والفحص في مرحلة الإنتاج بأكملها.
6. هل يمكننا زيارة المستخدم النهائي الخاص بك أو الاتصال به؟نعم ، المستخدمون في الداخل والخارج ، يمكننا تزويدك بقائمة الأسماء.يمكنك الذهاب إلى هناك أو الاتصال للحصول على مزيد من المعلومات.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
