تقطير المياه الصناعية آلة تبخير الفراغ TVR المبخر
وصف
تم تحسين نظام المبخر TVR مقارنة بالنظام الذي يقوم بتصريف البخار الثانوي مباشرة.تستخدم مضخة حرارية نفاثة لاستعادة جزء من البخار الثانوي.نظرًا لأن المضخة الحرارية النفاثة للبخار عالي الضغط 1 كجم يمكنها إخراج 0.3 كجم فقط من البخار الثانوي ، لذلك على الرغم من أن هذا النظام بسيط ومضغوط ، إلا أن كفاءته في استخدام الطاقة منخفضة نسبيًا.الأشكال الشائعة لتبخر المضخة الحرارية هي بشكل عام تبخر مضخة الحرارة النفاثة المذكورة أعلاه (TVR) والضغط المباشر الثانوي بالضغط الميكانيكي لتبخير المضخة الحرارية (MVR).في السنوات الأخيرة ، نظرًا للتقدم الكبير في المواد الهندسية والهيكل وتكنولوجيا التصنيع ومع ارتفاع أسعار الطاقة ، أصبحت مضخات الحرارة ذات الضغط الميكانيكي أكثر أهمية.تستخدم المضخات الحرارية على نطاق واسع لتبخير وتركيز المحاليل المخففة المختلفة.في الإنتاج الصناعي الفعلي ، ثبت أن استخدام تقنية تبخير المضخات الحرارية اقتصادي للغاية.يحتاج جهاز المضخة الحرارية فقط إلى استهلاك كمية صغيرة من الطاقة عالية الجودة للحصول على المزيد من الطاقة الحرارية ، مما يقلل من إهدار الطاقة.في معظم التطبيقات ، يكون استهلاك الطاقة في تبخر المضخة الحرارية أقل بكثير من استهلاك تأثير واحد أو تبخر متعدد التأثير ، ويمكن أن يحل استخدام تكنولوجيا المضخات الحرارية محل عدد كبير من غرف الغلايات ، مما يوفر الوقود ، ويقلل من تلوث الغلاف الجوي ، و تقليل استخدام الحرارة المهدرة.نتيجة للتلوث الحراري ، لا بد من تحسين الصرف الصحي البيئي للمدينة ، كما أنه مفيد للتوازن البيئي.يعد تبخير المضخة الحرارية طريقة تبخير موثوقة للغاية مع استهلاك منخفض للطاقة.نظرًا لتوفير الطاقة والاستقرار ، فقد تم استخدامه على نطاق واسع في العملية الكيميائية.
تخصيص
| مقارنة تكلفة تشغيل المبخر 10T / h | |||
| اسم | مبخر MVR | مبخر ثلاثي التأثير | |
| تكلفة استهلاك البخار | 0.6 (استهلاك بخار التسخين المسبق للمواد) t / h × 180RMB / t = 108RMB / h | [4.0 + 0.6 (استهلاك بخار التسخين المسبق للمواد)] t / h × 180RMB / t = 828RMB / h | |
| الشحنة الكهربائية | 500kw / h × 0.80RMB / kw = 400RMB / h | 160kw / h × 0.80RMB / kw = 128RMB / ساعة | |
| استعادة المياه المكثفة | 10.6t / ساعة × 3RMB / t = 32RMB / ساعة | 14.6t / ساعة × 3RMB / t = 44RMB / ساعة | |
| تكلفة العملية بالساعة | 108 + 400-32 = 476 يوان / ساعة | 828 + 128-44 = 912 يوان صيني / ساعة | |
| تكلفة التشغيل السنوية | 476 يوان صيني / ساعة × 24 ساعة × 300 يوم = 3427200 يوان صيني | 912 يوان / ساعة × 24 ساعة × 300 يوم = 6566400 يوان | |
| فرق تكلفة التشغيل السنوية: 6566400-3427200 = 3139200 يوان | |||
ميزة
يتكون نظام التبخير الدوراني القسري MVR من المعدات الرئيسية للمبخر ، والفاصل ومضخة التدوير القسري ، وضاغط البخار.تتبادل المادة الحرارة مع البخار الموجود خارج الأنبوب في أنبوب المبخر ، وترتفع درجة الحرارة ؛ينقسم المحلول بعد ارتفاع درجة الحرارة إلى مرحلتين من البخار والمحلول ، ويصعد البخار إلى الفاصل ، ويفصل مزيل الرطوبة السائل الموجود في البخار.يتم تنقية القطرات وإرسالها إلى الضاغط.يقوم الضاغط بضغط البخار ونقله إلى غلاف المبخر لتسخين البخار لتحقيق إعادة تدوير البخار الثانوي والتبخر المستمر.ينتج عن التبخر تدفق بخار ثانوي من المادة ، وتتركز المادة في مادة مفرطة التشبع ، وتتبلور ، ويتم إخراج الملاط البلوري من خط أنابيب التدوير بواسطة مضخة التفريغ ؛يدخل المحلول الأم إلى مضخة التدوير القسري ، ويدخل المبخر تحت تأثير مضخة الدوران ، ثم يتبخر.يتم تبخير هذه الدورة باستمرار للتركيز والتبلور.لها المزايا التالية: 1. مناسبة للمواد ذات اللزوجة العالية ، 2. المواد ذات الجسيمات.3. نسبة تركيز عالية.4. ارتفاع معدل التدفق لخط الأنابيب ، ليس من السهل تجفيف الجدار أو الحجم.
طلب
التبخر والتركيز لصناعة المعالجة
1) تخمير الطعام (aginomoto ، حامض الستريك ، النشا والسكر)
2) صيدلية (تحضير الطب الصيني التقليدي ، تركيز درجات حرارة منخفضة للطب الغربي)
3) المواد الكيميائية الدقيقة (مبيدات الآفات والأصباغ الاصطناعية والأصباغ العضوية والدهانات والتوابل والجوهر ومستحضرات التجميل)
4) مادة الكلور الكيميائية (تركيز الماء المالح)
5) تحلية مياه البحر
6) المعادن في
حل "الإطلاق الصفري" لمياه الصرف الصناعي
1) مياه الصرف الصحي للأمونيا وكلوريد ، مياه الصرف المالحة غير العضوية المتعددة
2) طلاء مياه الصرف الصحي بالكهرباء
3) طباعة وصباغة مياه الصرف الصحي
4) مياه الصرف الصحي لصناعة الأغذية
5) مياه الصرف الورقية
6) البتروكيماويات ومياه الصرف المعدنية

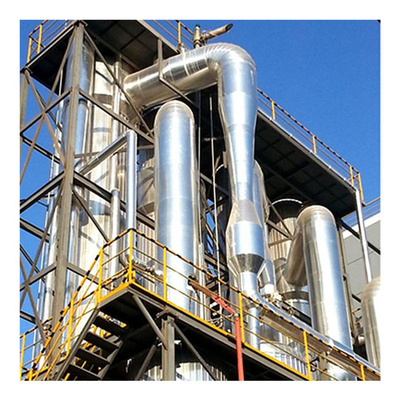

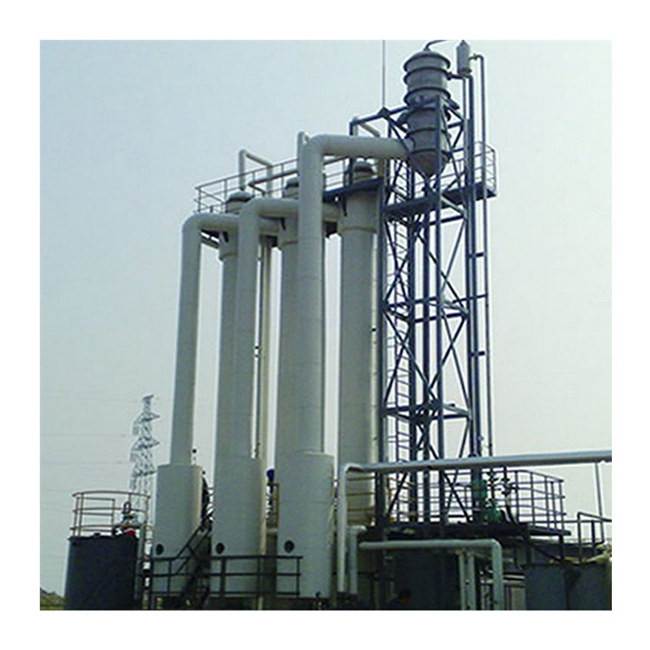

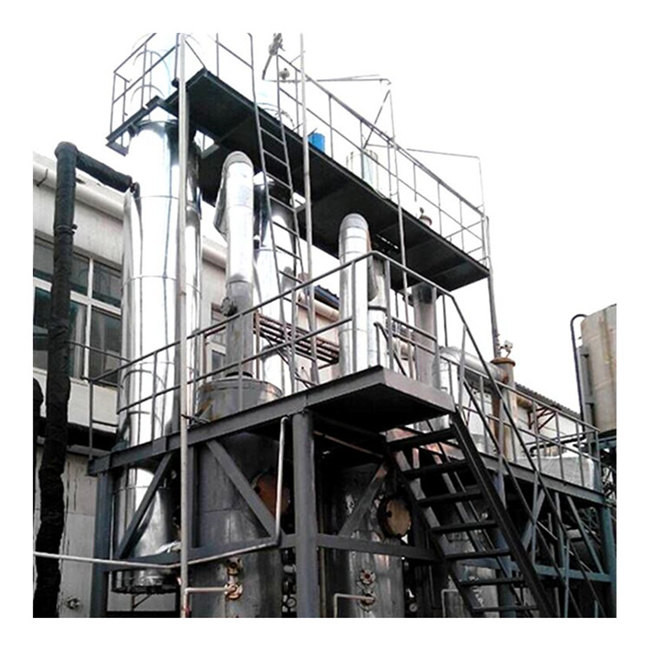

صورة
