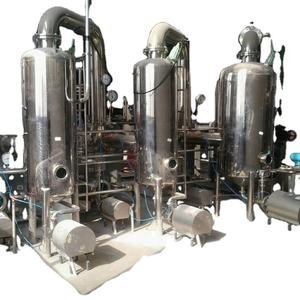

التبخر من الفولاذ المقاوم للصدأ TVR عالية الكفاءة عمود تقطير TVR مقياس صناعي بمضخة بخار
مُبخرات TVR
تستخدم تبخرات TVR إعادة الضغط الحراري للبخار لإعادة ضغط جزء من البخار من فاصل البخار ومزجها مع البخار لتسخين المرحلة الأولى.
عملية تبخير TVR
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamيستخدم هذا الخليط لتسخين مرحلة التبخر الأولى.
إن استهلاك البخار لمبخر TVR سوف يختلف بين ما يقرب من 0.3 - 0.07 كجم من البخار لكل كجم من تبخر المياه اعتمادا على عدد المراحل التي تتم فيها عملية إعادة الضغط.
هذا التصميم يوفر آلات أقل تكلفة من التصاميم المباشرة التي يتم تسخينها بالبخار ولكنها تتطلب ضغط البخار المحرك.
أجهزة الضغط الحراري
تم تصميم ضاغطات الحرارة لإعادة تدوير الطاقة الحرارية عن طريق التقاط وإعادة ضغط بخار النفايات لاستخدامها في مكان آخر.
المضغوطات الحرارية ، مثل المخرجات ، لا تحتوي على أجزاء متحركة. يتكون التصميم الميكانيكي من صندوق بخار ، حامل فوهة ، فوهات ، ومرشح.
يستخدم المضغط الحراري بخار عالي الضغط، كسائل محرك، يدخل صندوق البخار ويتوسع من خلال الفوهة.
ثم يدخل بخار السرعة العالية بخار النفايات إلى غرفة خلط حيث يتم دمج السوائل.
ثم يتم إعادة ضغط السوائل المختلطة إلى ضغط فوري من خلال الموزع ، الذي يعمل كفوهة في الاتجاه المعاكس ، ويعيد تحويل طاقة السرعة إلى طاقة الضغط.
تم تصميم ضاغطات الحرارة للتطبيقات في صناعات الأغذية والنفط والكيماويات والطاقة والورق.يتم تطبيق إعادة الضغط الحراري عادة في صناعات الألبان والعصائر لاستعادة واستخدام البخار من المبخرات أثناء عملية التركيز.
جميع ضاغطات الحرارة مصممة خصيصا واختبار الأداء لتلبية مواصفات زبائننا الدقيقة.
لمعرفة المزيد عن أنظمة استرداد الحرارة للضاغط الحراري، ومناقشة العملية أو التطبيق الخاص بك، يرجى الشعور بالحرية في الاتصال بنا.
السمات
يجب استخدام جزء صغير فقط من طاقة التبخر في شكل بخار حيوي.
تكاليف الاستثمار المنخفضة
إعادة التجهيز في المصانع القائمة ممكنة.
مناسبة لتطبيقات مختلفة
الاختلاف
زيادة عدد المراحل لتقليل استهلاك البخار.
مع أو بدون فصل الملح
مفاهيم مختلفة للتسخين
تكثيف البخار الزائد في مكثفات الخلط أو السطح.
| مقارنة الأداء لـ مختلفةمُبخر | ||||
| البند | تبخّر ذو تأثير واحد | بخار متعدد التأثيرات | تبخر TVR | مُبخر MVR |
| استهلاك الطاقة | استهلاك الطاقة أعلى بكثير من غيرها، 1 طن من الماء سوف تستهلك 1 طن من البخار في النظرية | الحفاظ على الطاقة نسبيا | القاعدة على التبخرات التقليدية متعددة التأثيرات، إضافة تأثير واحد آخر ولكن الضغط الأعلى يحتاج البخار مدفوعة | التكنولوجيا الأكثر توفير الطاقة للتبخر، ولكن 10-40kwh استهلاك الطاقة |
| مساحة الطابق | صغير | كبير | كبير | صغيرة |
| مصادر الطاقة | البخار والطاقة، تحتاج إلى شبكة أنابيب البخار وغلاية | البخار والطاقة، تحتاج إلى شبكة أنابيب البخار وغلاية | البخار والطاقة، تحتاج إلى شبكة أنابيب البخار والمرجل، تحتاج إلى بخار عالي الضغط. | الكهرباء، لا تحتاج إلى شبكة الأنابيب، كل نظام الدورة الداخلية المغلقة |
| التلقائية | نصف أوتوماتيكي | تشغيل تلقائي كامل، تبخير مستمر | تشغيل تلقائي كامل، تبخير مستمر | تشغيل تلقائي كامل، تبخير مستمر |
رسم مبدأ العمل

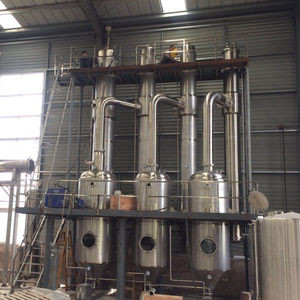

موقع ورشة العمل
شهادة
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
