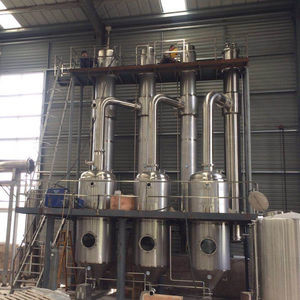

نظام مبخر TVR مخصص في الأغذية والمشروبات والصناعات الكيماوية
إعادة ضغط البخار الحراري (TVR)
طريقة لتقليل استهلاك الطاقة لنظام مبخر يتم تسخينه بالبخار.
يستخدم بخارًا عالي الضغط كسائل دافع لطارد بخار لإدخال بخار الضغط المنخفض المعاد تدويره وتفريغ البخار المشترك عند ضغط وسيط أكثر فائدة.
تعتمد دورة ضغط البخار على درجة حرارة تكثيف بخار الضغط المنخفض التي تزداد مع زيادة الضغط.
كيف تعمل مبخرات إعادة ضغط البخار الحراري
لتقليل استهلاك الطاقة ، يتم حبس بخار الماء من المبخر وضغطه ببخار عالي الضغط في ضاغط حراري بحيث يمكن تكثيفه في المبادل الحراري للمبخر.يكون الضغط الناتج متوسطًا عن ضغط البخار الدافع وبخار الماء.يشبه الضاغط الحراري قاذف الهواء البخاري النفاث المستخدم للحفاظ على الفراغ في المبخر.
يمكن ضغط جزء فقط من البخار الناتج عن المبخر في ضاغط حراري مع تكثيف الباقي في المبادل الحراري ذي التأثير التالي أو المكثف.عادةً ما يتم استخدام الضاغط الحراري على مبخر أحادي التأثير أو على التأثير الأول للمبخر ذي التأثير المزدوج أو الثلاثي لتقليل استهلاك الطاقة.مثل إعادة الضغط الميكانيكي ، يكون إعادة الضغط الحراري أكثر قابلية للتطبيق على السوائل ذات درجة الغليان المنخفضة المرتفعة ودرجات الحرارة التفاضلية المنخفضة إلى المتوسطة في المبادل الحراري لتقليل نسبة الضغط.
يتطلب المبخر ذو التأثير المزدوج مع إعادة الضغط الحراري بخارًا أقل بنسبة 33٪ من التأثير المزدوج التقليدي.من حيث الجوهر ، فإن استخدام البخار للتأثير المزدوج مع إعادة الضغط الحراري يمكن مقارنته باستخدام المبخر ذي التأثير الثلاثي.
طلب
يوفر المبخر Falling Film TVR نظام تبخر أوتوماتيكي بالكامل ومستمر.يعتبر المبخر Falling Film TVR مناسبًا لإنتاج مجموعة كاملة من المنتجات.النظام مصمم خصيصًا للعميل ، وبالتالي فهو متاح لمجموعة واسعة من تركيبات وقدرات المنتج.
يسلط الضوء
يمتد الإنتاج لفترات طويلة بسبب المعايير الصحية العالية
تكنولوجيا مجربة
قابل للتنظيف بالكامل (التنظيف في المكان)
مبدأ العمل
يتم تغذية المبخر Falling Film TVR من منطقة المعالجة الرطبة.من خزان التوازن ، يتم تسخين المنتج إلى درجة حرارة غليان على الأقل من الكاندريا الأولى ، اعتمادًا على متطلبات المنتج النهائي.يمكن القيام بذلك عن طريق المبادلات الحرارية اللوحية والمبادل الحراري الأنبوبي و / أو السخانات المباشرة باستخدام المكثفات والأبخرة الزائدة والبخار و / أو الماء الساخن.بعد عملية التسخين ، يتم تغذية المنتج إلى المصفاة الأولى حيث يبدأ المنتج في التبخر.يعمل المبخر وفقًا لمبدأ الفيلم المتساقط ، مما يعني أن المنتج والبخار يتدفقان إلى أسفل عبر الأنابيب.في الجزء السفلي ، ينخفض التركيز ويمتص البخار إلى الفاصل ، حيث يتم فصل قطرات التركيز الأصغر عن البخار.يتم ضخ المنتج المركز إلى المسار التالي ، حيث يتم تركيز المنتج بشكل أكبر.بعد أن يتم ضخ المنتج النهائي الممر ، اعتمادًا على المنتج وخصائص كونسيتريت المطلوبة ، إلى الخزانات التالية ، أو خزانات التركيز في المجفف أو عبر مبرد فلاش إلى خزانات التبلور.نظرًا لأن كمية تبخر الماء محدودة والفرق المطلوب في درجة الحرارة مرتفع نسبيًا ، يتم استخدام البخار كقوة دافعة.يشار إلى هذا بإعادة ضغط البخار الحراري (TVR).اعتمادًا على السعة واحتياجات المنتج المحددة ، يتم تحديد عدد المراحل والضواغط الحرارية.يتم استخدام وحدة التحكم في الكثافة في تدفق التركيز لضبط تدفق البخار إلى الضاغط الحراري.
كيف تعمل مبخرات إعادة ضغط البخار الحراري
لتقليل استهلاك الطاقة ، يتم حبس بخار الماء من المبخر وضغطه ببخار عالي الضغط في ضاغط حراري بحيث يمكن تكثيفه في المبادل الحراري للمبخر.يكون الضغط الناتج متوسطًا عن ضغط البخار الدافع وبخار الماء.يشبه الضاغط الحراري قاذف الهواء البخاري النفاث المستخدم للحفاظ على الفراغ في المبخر.
يمكن ضغط جزء فقط من البخار الناتج عن المبخر في ضاغط حراري مع تكثيف الباقي في المبادل الحراري ذي التأثير التالي أو المكثف.عادةً ما يتم استخدام الضاغط الحراري على مبخر أحادي التأثير أو على التأثير الأول للمبخر ذي التأثير المزدوج أو الثلاثي لتقليل استهلاك الطاقة.مثل إعادة الضغط الميكانيكي ، يكون إعادة الضغط الحراري أكثر قابلية للتطبيق على السوائل ذات درجة الغليان المنخفضة المرتفعة ودرجات الحرارة التفاضلية المنخفضة إلى المتوسطة في المبادل الحراري لتقليل نسبة الضغط.
يتطلب المبخر ذو التأثير المزدوج مع إعادة الضغط الحراري بخارًا أقل بنسبة 33٪ من التأثير المزدوج التقليدي.من حيث الجوهر ، فإن استخدام البخار للتأثير المزدوج مع إعادة الضغط الحراري يمكن مقارنته باستخدام المبخر ذي التأثير الثلاثي.
مقارنة بين تكلفة تشغيل معدات التبخير ذات التأثير الثلاثي و MVR:
| مقارنة تكلفة تشغيل المبخر 10T / h | |||
| اسم | مبخر MVR | مبخر ثلاثي التأثير | |
| تكلفة استهلاك البخار | 0.6 (استهلاك بخار التسخين المسبق للمواد) t / h × 180RMB / t = 108RMB / h | [4.0 + 0.6 (استهلاك بخار التسخين المسبق للمواد)] t / h × 180RMB / t = 828RMB / h | |
| الشحنة الكهربائية | 500kw / h × 0.80RMB / kw = 400RMB / h | 160kw / h × 0.80RMB / kw = 128RMB / ساعة | |
| استعادة المياه المكثفة | 10.6t / ساعة × 3RMB / t = 32RMB / ساعة | 14.6t / ساعة × 3RMB / t = 44RMB / ساعة | |
| تكلفة العملية بالساعة | 108 + 400-32 = 476 يوان / ساعة | 828 + 128-44 = 912 يوان صيني / ساعة | |
| تكلفة التشغيل السنوية | 476 يوان صيني / ساعة × 24 ساعة × 300 يوم = 3427200 يوان صيني | 912 يوان / ساعة × 24 ساعة × 300 يوم = 6566400 يوان | |
| فرق تكلفة التشغيل السنوية: 6566400-3427200 = 3139200 يوان |
|
||
التعليمات
ما هو الفرق بين مبخر MVR و TVR؟
MVR هو نظام إعادة ضغط بخار ميكانيكي ، ومصدر الطاقة هو الطاقة / الكهرباء ، واستهلاك منخفض جدًا للطاقة
TVR هو نظام إعادة ضغط البخار الحراري - مصدر الطاقة هو البخار ، واستهلاك الطاقة يعتمد على عدد مراحل التبخر (كالاندريا).
لماذا استخدام مبخر سقوط الفيلم؟
يعتبر مبخر الفيلم المتساقط طريقة لطيفة لإزالة الماء بطريقة فعالة للغاية في استخدام الطاقة.بصمة صغيرة للتبخر العالي.
إلى أي مدى يمكن أن ترتفع في إجمالي المواد الصلبة؟
هذا يعتمد بشكل كبير على نوع المنتج ، يجب النظر في جميع المنتجات بشكل فردي ، ومعظم اللزوجة واللزوجة ستحدد إجمالي المواد الصلبة.
هل اللزوجة لها تأثير على إمكانية استخدام المبخر؟
نعم ، اللزوجة عامل حاسم للغاية للتبخر الجيد ، يجب أن يكون المنتج قابلاً للضخ.
ما نوع المنتجات التي يمكنك تشغيلها على مبخر فيلم ساقط؟
يمكن تشغيل جميع السوائل القابلة للضخ والمنتجات القابلة للذوبان تقريبًا على مبخر غشاء ساقط.
معلمات تبلور تبخر إعادة ضغط البخار الحراري:
التبخر (t / h) 0.5-4
استهلاك البخار الخام (طن / ساعة) 0.2 مرة تبخر / مقياس ثلاثي التأثير
ضغط البخار الخام (MPa) 0.2-0.4
نسبة استهلاك طاقة البخار (t / t) 0.02
الطاقة الكهربائية (Kw) (28-62) x التبخر
يوفر الضاغط نطاق درجة حرارة 10-40 درجة مئوية
نطاق درجة حرارة التبخر 40-80 ℃
ورشة العمل لدينا
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
