آلة تبخير الفراغ في مصلب المياه الصناعي TVR Evaporator
الوصف
يتم تحسين نظام تبخر TVR مقارنة بالنظام الذي يفرج عن البخار الثانوي مباشرة. إنه يستخدم مضخة حرارة للطائرة لاستعادة جزء من البخار الثانوي.منذ مضخة الحرارة النفاثة 1 كجم من البخار عالي الضغط يمكن أن تخرج فقط 0.3 كجم من البخار الثانوي، لذلك على الرغم من أن هذا النظام بسيط ومدمج، وكفاءته في استخدام الطاقة منخفضة نسبيا.الأشكال الشائعة من تبخر مضخة الحرارة هي عموماً تبخر مضخة الحرارة النفاثة المذكورة أعلاه (TVR) وتبخر مضخة الحرارة الميكانيكية الضغطية الثانوية بالبخار المباشر (MVR)في السنوات الأخيرة، بسبب التقدم الكبير في المواد الهندسية، والبنية وتكنولوجيا التصنيع ومع ارتفاع أسعار الطاقة،أصبحت مضخات الحرارة الميكانيكية الضغط أكثر وأكثر أهميةيتم استخدام مضخات الحرارة على نطاق واسع لتبخر وتركيز المذابح المخففة المختلفة.لقد ثبت أن استخدام تكنولوجيا تبخير مضخات الحرارة اقتصادي للغايةجهاز مضخة الحرارة يحتاج فقط إلى استهلاك كمية صغيرة من الطاقة عالية الجودة للحصول على المزيد من الطاقة الحرارية، مما يقلل من هدر الطاقة.استهلاك الطاقة من تبخر مضخة الحرارة أقل بكثير من تبخر التأثير الواحد أو التأثير المتعدد، ويمكن أن يستبدل استخدام تكنولوجيا مضخات الحرارة عددًا كبيرًا من غرف الغلاية، مما يوفر الوقود، ويقلل من تلوث الهواء، ويقلل من استخدام الحرارة الفائتة.من المؤكد أن تنظيف البيئة في المدينة سيتحسن، وهو مفيد أيضا للتوازن البيئي. تبخر مضخة الحرارة هو طريقة تبخر موثوقة جدا مع استهلاك طاقة منخفضة. بسبب توفير الطاقة والاستقرار،تم استخدامه على نطاق واسع في العملية الكيميائية.
المواصفات
| مقارنة تكلفة تشغيل جهاز التبخر 10T / h |
|
| الاسم |
مُبخر MVR |
تبخر ثلاثي التأثير |
|
| تكلفة استهلاك البخار |
0.6 ((استهلاك البخار قبل تسخين المواد) t/h×180RMB/t=108RMB/h |
[4.0+0.6 ((استهلاك البخار قبل تسخين المواد) ]t/h×180RMB/t=828RMB/h |
|
| شحنة كهربائية |
500 كيلوواط / ساعة × 0.80RMB /kw = 400RMB / ساعة |
160kw/h × 0.80RMB/kw = 128RMB/h |
|
| استرداد المياه المكثفة |
10.6t/h×3RMB/t=32RMB/h |
14.6t/h×3RMB/t=44RMB/h |
|
| تكلفة التشغيل بالساعة |
108+400-32=476RMB/h |
828+128-44=912RMB/h |
|
| تكاليف التشغيل السنوية |
476RMB / h × 24h × 300day = 3427200RMB |
912RMB/h×24h×300day=6566400RMB |
|
| الفرق السنوي في تكاليف التشغيل:6566400-3427200=3139200RMB |
السمة
يتكون نظام تبخير الدورة القسرية MVR من المعدات الرئيسية للمبخر والفاصل ومضخة الدورة القسرية ومضغ البخار.المواد تبادل الحرارة مع البخار خارج الأنابيب في أنبوب البخار، و ترتفع درجة الحرارة ؛ يتم تقسيم المحلول بعد ارتفاع درجة الحرارة إلى مرحلتين من البخار والحلول ، ويرتفع البخار إلى جهاز الفصل ،ويمزق الجهاز السائل الذي ينزله في البخاريتم تنقية القطرات وإرسالها إلى الضاغط.يضغط الضاغط البخار وينقله إلى غلاف المبخر لتسخين البخار لتحقيق إعادة تدوير البخار الثانوي والتبخر المستمرالتبخر ينتج بخار ثانوي يتدفق من المادة، ويتم تركيز المادة في المادة المشبعة،ويتم إخراج السائل البلورية من أنابيب التداول بواسطة مضخة التفريغيذهب السائل الأم إلى مضخة الدورة القسرية ، يدخل إلى المبخر تحت تأثير مضخة الدورة ، ثم يتبخر.هذه الدورة تتبخر باستمرار لتتركز وتبلورلديها المزايا التالية: 1. مناسبة للمواد ذات اللزوجة العالية، 2. المواد مع الجسيمات، 3. نسبة التركيز العالية، 4. معدل تدفق كبير من خطوط الأنابيب،ليس من السهل تجفيف الجدار أو الحجم.
التطبيق
التبخر والتركيز لصناعة العمليات
1) التخمير الغذائي (أجينوموتو، حمض الليمون، النشا والسكر)
2) الصيدلية (المستحضرات الصينية التقليدية ، تركيز درجة الحرارة المنخفضة للطب الغربي)
3) المواد الكيميائية الدقيقة (مبيدات الآفات، الأصباغ الاصطناعية، الصبغات العضوية، الألوان، التوابل والجوهر، مستحضرات التجميل)
4) الكلور الكيميائي (تركيز المياه المالحة)
5) تطهير مياه البحر
6) المعادن في
محلول "صفر إطلاق" للمياه الصناعية العادمة
1) مياه النفايات من الأمونيا والكلوريد، مياه النفايات من الملح غير العضوي المتعدد
2) مياه الصرف الصحي الكهربائية
3)طباعة وصبغ مياه الصرف الصحي
4) مياه الصناعة الغذائية
5) مياه النفايات الورقية
6) مياه نفايات البتروكيماويات والمعادن

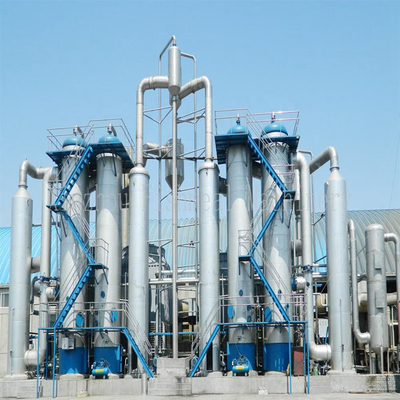

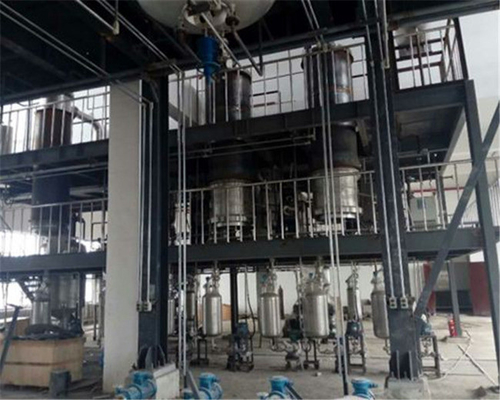

الصورة
مقدمة لنظام MVR
نظام إعادة ضغط التبخر الميكانيكي، والذي يسمى MVR والذي يستند إلى ضغط البخار الثاني الذي ينتجه البخار بواسطة ضاغط بخار عالي الكفاءة.هذه العملية تنقل الطاقة الكهربائية إلى الطاقة الأكل وارتفاع ضغط ودرجة حرارة البخار الثانيسيتم إرسال البخار الثاني ذو درجة حرارة أعلى إلى غرفة التبخر لتسخين المنتج للتبخر. لذلك يمكن استخدام حرارة التبخر الكامنة من البخار الثاني بشكل دائري.استخدام أقل من الطاقة التي هي الطاقة الميكانيكية من عجلة شفرة الضاغط كما مضخة الحرارة الضغط، يتم إضافة الطاقة إلى وسيلة التدفئة ويتم استخدامها بشكل دائري في عملية التدفئة. في ظل هذه الظروف ، ليس هناك حاجة لإضافة البخار الأول كوسيلة للتدفئة.
ميزة نظام MVR
(1)أدنى استهلاك للطاقة وتكلفة التشغيل، استهلاك الكهرباء لتبخر طن واحد من المياه هو 15-50kw.
(3) هيكل مضغوط وتكلفة بناء أقل؛ مساحة المصنع أقل بنسبة 50٪ من التبخر التقليدي.
(4) الجوار لطيف، لا يوجد غاز ولا بخار.
(5) قابلية التكيف الجيدة في حالة الحمل المنخفض، مرونة التشغيل جيدة ولها عمر خدمة أطول.
(6)إن استهلاك المياه الدورية منخفض، وتوفير الطاقة واضح.
(7) لا تحتاج إلى بخار جديد.
(8) يمكن إجراء التبخر تحت درجة حرارة 40 درجة مئوية ولا تحتاج إلى تجميد المعدات، وهي مناسبة خصيصًا لمنتجات النشاط الحراري.
|
|
|
|
|
|
|
|
|
|
استهلاك البخار
(بالبخار/بالماء)
|
|
|
|
|
|
|
|
|
التطبيق
تطبق في مجالات متعددة، مثل: حل "صفر الإفراج" للمياه الصناعية الصرفية، التبخر والتركيز لصناعة العمليات، تخمير الأغذية (أجنوموتو، حمض الليمون،النشا والسكر)، المواد الكيميائية الدقيقة (مبيدات الآفات، الأصباغ الاصطناعية، الصبغات العضوية، التوابل، التوابل والجوهر، مستحضرات التجميل) ، الكلور الكيميائي (تركيز المياه المالحة) ، مياه البحر المحلاة وصناعة المعادن، الخ.
عنّا
شركة جيانغسو هانبو للتكنولوجيا الميكانيكية المحدودة هي شركة تنتج أساسًا لوحات الوسائد ومنتجاتها ذات الصلة. تقع قاعدة إنتاج الشركة في المنطقة الصناعية هوانغكيو في تايسينغ ،تغطي مساحة 300 فدانالشركات المعنية في صناعة المواد الجديدة، الطاقة الجديدة، الطب، الكيمياء، حماية البيئة، الغذاء والمشروبات، الخ.
جيانغسو هانبو هي شركة هندسة دولية تجمع بين الاستشارات التقنية والتصميم والمشتريات والبناء والتركيب والقيادة في واحدتوفير العقد العام للهندسة، إدارة المشاريع، الإشراف الهندسي وغيرها من الخدمات. الشركة ملتزمة بأن تكون أول شركة عالمية ذات شهرة في مجال التكنولوجيا والهندسة التكنولوجية في آسيا،توفير تكنولوجيا متطورة وحلول من محطة واحدة لصناعات العالم
تأسست في عام 2019 ، شركة جيانغسو هانبو الآلات الهندسية للتكنولوجيا المحدودة هي شركة تابعة لمجموعة جيانغسو سايديلي الآلات.وهي شركة مهنية تعمل في معالجة مياه الصرف الصناعي والغازبالإضافة إلى تبخير التبلور والتجفيف والترشيح ونقل الحرارة في مجال الإنتاج متعدد العمليات ،جنبا إلى جنب مع البحث والتطوير وتصنيع المعدات التقنية.
تقع في شارع جونمين، حديقة هوانغكياوا الصناعية، مدينة تايشينغ، مقاطعة جيانغسو،لدى المجموعة أربعة قواعد إنتاج رئيسية، تغطي مساحة 532800 متر مربع.هناك 1580 موظفلدينا أصول ثابتة تبلغ 2 مليار يوان وبيع سنوي يبلغ 2.8 مليار يوان
وتشمل المنتجات الرئيسية للمجموعة تبخرات MVR، تبخرات متعددة التأثيرات، الطرد المركزي، غلايات التفاعل، البلورات، مبادلات الحرارة، ألواح الوسائد، ضاغطات الجذور،مع مختلف معدات السوائل الداعمةحصلت المؤسسة على شهادة نظام ISO9001/2015 ، شهادة CE ، شهادة نظام إدارة البيئة ISO14001:2004 ،يمتلك مؤهلات تصنيع أوعية الضغط A1 و A2، A2 مؤهلات تصميم وعاء الضغط، ويملك أكثر من 100 براءة اختراع وتقنيات براءة اختراع نموذج المنفعة.
تم الاعتراف بجودة المنتج والتكنولوجيا المتقدمة وخدمة ما بعد البيع الشاملة للشركة على نطاق واسع في جميع أنحاء العالم ، مع حصة كبيرة في السوق.تمثل السلسلة المختلفة من أجهزة الطرد المركزي 60% من السوق الصينية وتصدر إلى أكثر من 50 دولة ومنطقة، بما في ذلك ألمانيا، المملكة المتحدة، إيطاليا، الدنمارك، سويسرا، الولايات المتحدة، كندا، أستراليا، المكسيك، البرازيل، الأرجنتين، تشيلي، كولومبيا، روسيا، أوكرانيا، رومانيا، الهند، إندونيسيا،فيتنام، تايلاند، جنوب أفريقيا، مصر، الكاميرون، الخ
مع هدف "ابتكار المنتجات من خلال التكنولوجيا، والسعي إلى التميز في الجودة، وخدمة العملاء مع النزاهة والكمال"ومعدات توفير الطاقةدرجة أولىمصنع لمعدات التبخر والسوائل في الصين.
