مبخرات إعادة ضغط البخار الحراري عالية الكفاءة (TVR) في الأغذية ، الأدوية ، الكيمياء ، الهندسة الحيوية
مبدأ
يتم ضغط جزء من بخار البخار إلى مستوى ضغط ودرجة حرارة أعلى بواسطة مضخة بخار مع بخار ، بحيث يمكن استخدامه كوسيط تسخين.
وصف العملية
يتم تسخين المحلول بالمكثفات ويدخل في دائرة التبخر.هنا يمتزج مع المحلول المتداول ويتم تسخينه في سخان H. في المبخر V ، يتبخر المذيب (الماء) أثناء تبريد المحلول إلى درجة حرارة الغليان.يتم ضغط بخار البخار الناتج إلى مستوى ضغط ودرجة حرارة أعلى بواسطة المضخة النفاثة البخارية بمساعدة البخار ، بحيث يمكن استخدامه كوسيط تسخين لتسخين المحلول المتداول.يتم تكثيف البخار الزائد.إذا تبلور الملح في النبات ، فإن التبخر الإضافي يركز المحلول إلى الحد الذي تتشكل فيه البلورات.إذا رغبت في ذلك ، يمكن بعد ذلك فصل البلورات الموجودة في المعلق عن المحلول وتجفيفها.
ضواغط حرارية
تم تصميم الضواغط الحرارية لإعادة تدوير الطاقة الحرارية عن طريق التقاط وإعادة ضغط بخار النفايات لاستخدامه في مكان آخر.
لا تحتوي الضواغط الحرارية ، مثل القاذفات ، على أجزاء متحركة.يتكون التصميم الميكانيكي من صندوق بخار وحامل فوهة وفوهات وموزع.
يستخدم الضاغط الحراري بخارًا عالي الضغط ، كسائل دافع يدخل صندوق البخار ويتمدد عبر الفوهة.
ثم يقوم البخار عالي السرعة بدخول بخار النفايات إلى غرفة خلط حيث يتم دمج السوائل.
يتم بعد ذلك إعادة ضغط السوائل المختلطة إلى ضغط فوري من خلال الناشر ، والذي يعمل بمثابة فوهة في الاتجاه المعاكس ، ويعيد تحويل طاقة السرعة إلى طاقة الضغط.
تم تصميم الضواغط الحرارية للتطبيقات في الصناعات الغذائية والبترولية والكيميائية والطاقة والورق.يتم تطبيق إعادة الضغط الحراري بشكل نموذجي في صناعات الألبان والعصير لاستعادة وإعادة استخدام البخار من المبخرات أثناء عملية التركيز.
تم تصميم جميع الضواغط الحرارية خصيصًا واختبار الأداء لتلبية المواصفات الصارمة لعملائنا.
لمعرفة المزيد حول أنظمة استرداد الحرارة للضاغط الحراري ، ولمناقشة العملية أو التطبيق المحدد الخاص بك ، لا تتردد في الاتصال بنا.
مميزات
يجب استخدام جزء بسيط فقط من طاقة التبخر في شكل بخار حي.
انخفاض تكاليف الاستثمار.
التعديل التحديثي في المصانع الموجودة ممكن.
مناسب للتطبيقات المختلفة.
المتغيرات
زيادة عدد المراحل لتقليل استهلاك البخار.
مع فصل الملح أو بدونه.
مفاهيم مختلفة للتسخين المسبق.
تكثيف فائض البخار في الخلط أو المكثفات السطحية.
| مقارنة الأداء إلى عن على مختلف المبخر | ||||
| غرض | مبخر ذو تأثير واحد | مبخر متعدد التأثير | مبخر TVR | مبخر MVR |
| استهلاك الطاقة | استهلاك الطاقة أعلى بكثير من غيره ، سوف يستهلك 1 طن من الماء 1 طن من البخار نظريًا | نسبيا الحفاظ على الطاقة | قاعدة على مبخر تقليدي متعدد التأثيرات ، تمت إضافة تأثير آخر ، ولكن يلزم دفع بخار عالي الضغط | أكثر التقنيات الموفرة للطاقة للمبخر ، ولكن استهلاك الطاقة من 10 إلى 40 كيلووات ساعة |
| مساحة أرضية | صغير | كبير | كبير | صغير |
| مصادر الطاقة | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية ، تحتاج إلى بخار عالي الضغط. | الكهرباء ، لا تحتاج إلى شبكة أنابيب ، كل نظام دوران الحلقة القريبة |
| التلقائية | شبه آلي | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر |
رسم مبدأ العمل

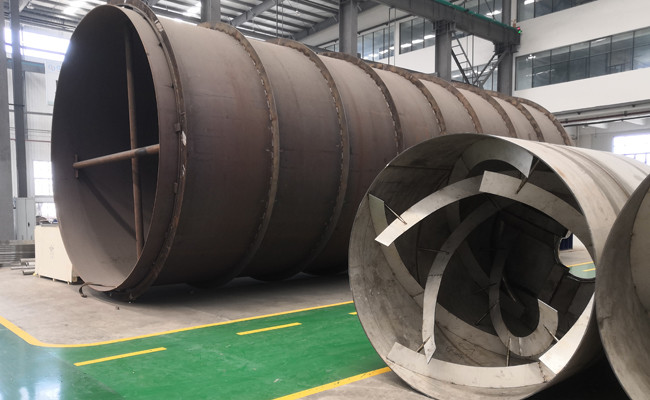

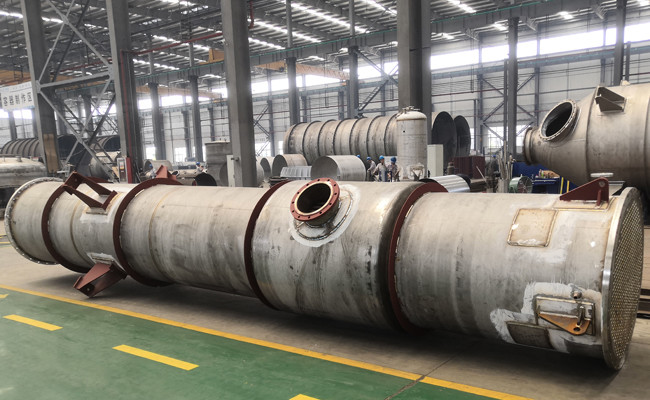

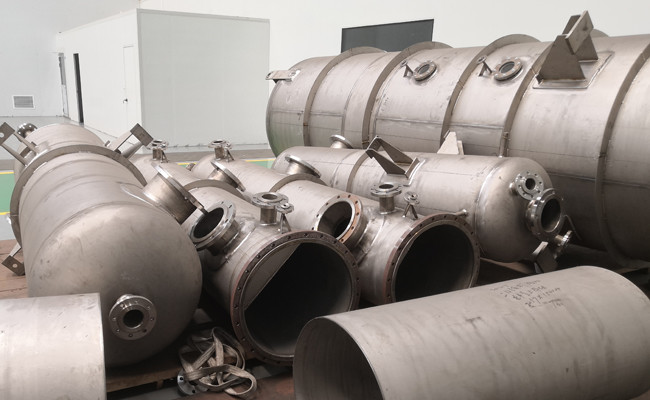

موقع ورشة العمل
شهادة
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
