معامل نقل الحرارة المرتفع الصناعي مبخر إعادة ضغط البخار الحراري في الإنتاج الصيدلاني
إعادة ضغط البخار الحراري (TVR)
طريقة لتقليل استهلاك الطاقة لنظام مبخر يتم تسخينه بالبخار.
يستخدم بخارًا عالي الضغط كسائل دافع لطارد بخار لإدخال بخار الضغط المنخفض المعاد تدويره وتفريغ البخار المشترك عند ضغط وسيط أكثر فائدة.
تعتمد دورة ضغط البخار على درجة حرارة تكثيف بخار الضغط المنخفض التي تزداد مع زيادة الضغط.
مبدأ العمل
يتم تغذية المبخر Falling Film TVR من منطقة المعالجة الرطبة.من خزان التوازن ، يتم تسخين المنتج إلى درجة حرارة غليان على الأقل من المصفاة الأولى ، اعتمادًا على متطلبات المنتج النهائي.يمكن القيام بذلك عن طريق المبادلات الحرارية اللوحية والمبادل الحراري الأنبوبي و / أو السخانات المباشرة باستخدام المكثفات والأبخرة الزائدة والبخار و / أو الماء الساخن.بعد عملية التسخين ، يتم تغذية المنتج إلى المصفاة الأولى حيث يبدأ المنتج في التبخر.يعمل المبخر وفقًا لمبدأ الفيلم المتساقط ، مما يعني أن المنتج والبخار يتدفقان إلى أسفل عبر الأنابيب.في الجزء السفلي ، ينخفض التركيز ويمتص البخار إلى الفاصل ، حيث يتم فصل قطرات التركيز الأصغر عن البخار.يتم ضخ المنتج المركز إلى المسار التالي ، حيث يتم تركيز المنتج بشكل أكبر.بعد تمرير المنتج النهائي ، يتم ضخ المنتج ، اعتمادًا على المنتج وخصائص كونسيتريت المطلوبة ، إلى الخزانات التالية ، أو خزانات التركيز في المجفف أو عبر مبرد فلاش إلى خزانات التبلور.نظرًا لأن كمية تبخر الماء محدودة والفرق المطلوب في درجة الحرارة مرتفع نسبيًا ، يتم استخدام البخار كقوة دافعة.يشار إلى هذا بإعادة ضغط البخار الحراري (TVR).اعتمادًا على السعة واحتياجات المنتج المحددة ، يتم تحديد عدد المراحل والضواغط الحرارية.يتم استخدام وحدة التحكم في الكثافة في تدفق التركيز لضبط تدفق البخار إلى الضاغط الحراري.
يسلط الضوء
يمتد الإنتاج لفترة طويلة بسبب المعايير الصحية العالية
تكنولوجيا مجربة
قابل للتنظيف بالكامل (التنظيف في المكان)

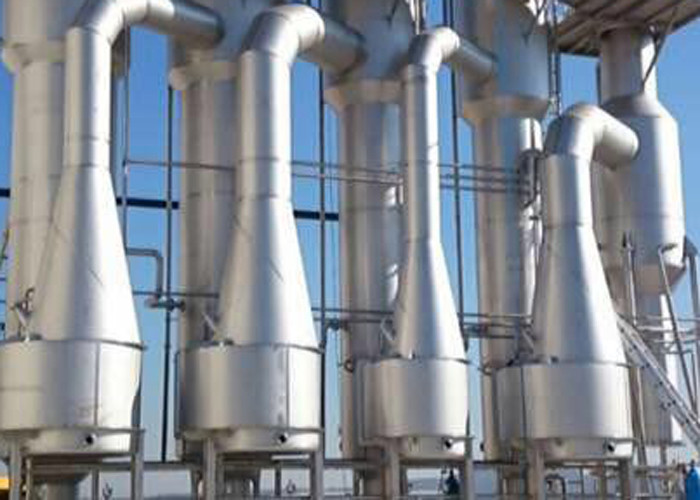

مبخر TVR
قدرة تبخير الماء (T / h)
1.2،1.5،2.4،3،3.6،4،5،6،6.5،8،10،12،15،18،20،22،25،30،35،40،45،50،55،60،65 ، 75،85،100،120،150،180،200،240،270،300 ......
هذا الجهاز عبارة عن معدات تركيز مستمر ، والتي تتكون من مضخة تسخين بخار TVP وأنبوب تسخين وغرفة تبخير ومكثف ومضخة تفريغ ومضخة تفريغ دائرية ومنصة تشغيل.إنها مناسبة للتركيز في المواد الغذائية والأدوية والكيميائية والهندسة الحيوية والهندسة البيئية واستعادة النفايات السائلة وغيرها من الصناعات.هذه المعدات تعتمد تكنولوجيا المضخات الحرارية TVR ، وذلك لتوفير الكثير من الطاقة.يمكن أن تؤدي إضافة المضخة الحرارية TVR إلى توفير الطاقة ، على الأقل ما يعادل تأثير واحد آخر ، أي أن استهلاك البخار لأربعة تأثيرات + TVR هو في الأساس نفس تأثير خمسة.
| مقارنة الأداء إلى عن على مختلف المبخر | ||||
| غرض | مبخر ذو تأثير واحد | مبخر متعدد التأثير | مبخر TVR | مبخر MVR |
| استهلاك الطاقة | استهلاك الطاقة أعلى بكثير من غيره ، سوف يستهلك 1 طن من الماء 1 طن من البخار نظريًا | نسبيا الحفاظ على الطاقة | قاعدة على مبخر تقليدي متعدد التأثيرات ، تمت إضافة تأثير آخر ، ولكن يلزم دفع بخار عالي الضغط | أكثر التقنيات الموفرة للطاقة للمبخر ، ولكن استهلاك الطاقة من 10 إلى 40 كيلووات ساعة |
| مساحة أرضية | صغير | كبير | كبير | صغير |
| مصادر الطاقة | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية ، تحتاج إلى بخار عالي الضغط. | الكهرباء ، لا تحتاج إلى شبكة أنابيب ، كل نظام دوران الحلقة القريبة |
| التلقائية | شبه آلي | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر |

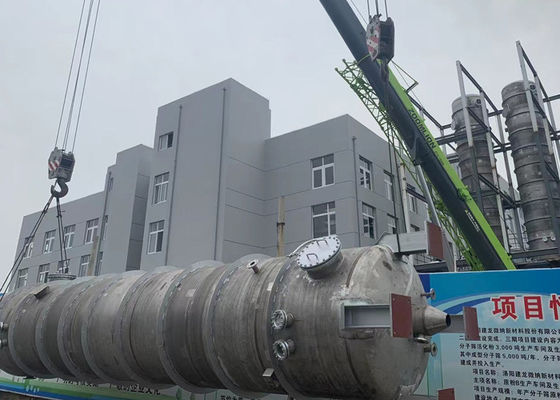

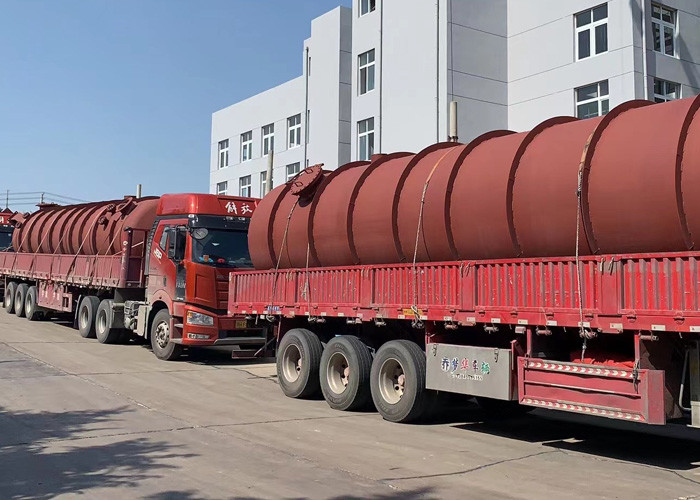

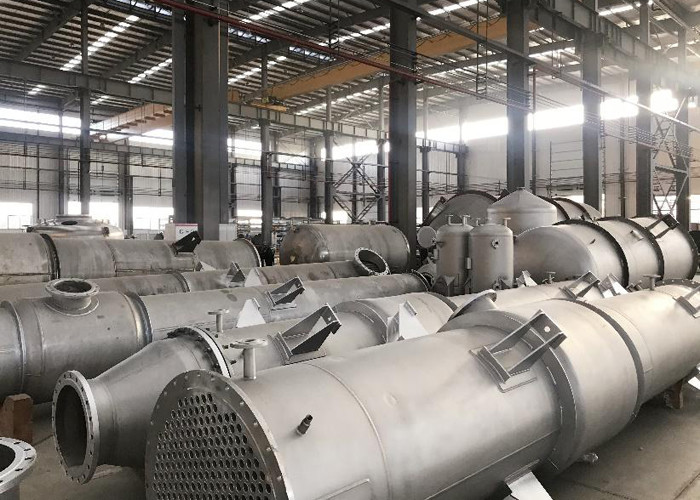

مرفق الإنتاج والتقسيط
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
