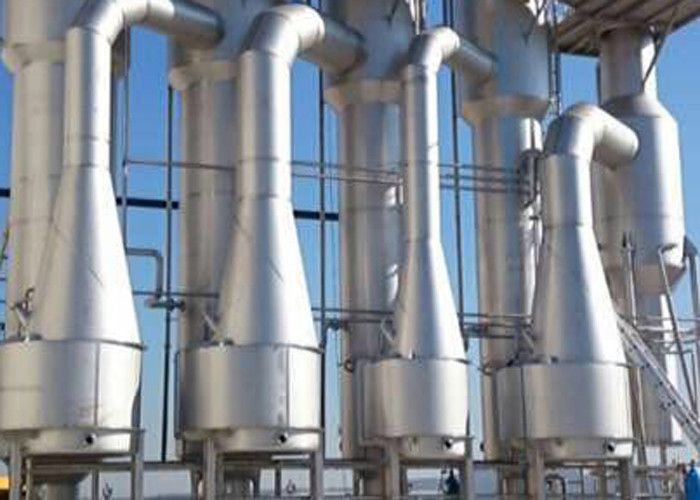

إعادة ضغط البخار الحراري من الفولاذ المقاوم للصدأ (TVR) بواسطة الضواغط الحرارية بخار نفاث
تكوين النظام:
التسخين المسبق ، ضاغط البخار ، المبخر ، الفاصل ، المضخة الدائرية ، نظام التحكم الكهربائي ، نظام توصيل خطوط الأنابيب ، منصة الإطار الفولاذي وأنظمة أخرى.
عند إعادة ضغط البخار الحراري ، وفقًا لمبدأ المضخة الحرارية ، يتم ضغط البخار من غرفة الغليان إلى ضغط أعلى في غرفة التسخين ؛أي تضاف الطاقة إلى البخار.نظرًا لأن درجة حرارة البخار المشبع المقابلة للضغط في غرفة التسخين أعلى ، يمكن إعادة استخدام البخار للتدفئة.لهذا الغرض ، يتم استخدام ضاغط بخار نفاث.تعمل وفقًا لمبدأ المضخات النفاثة ، ولا تحتوي على أجزاء متحركة ، وتتميز بالبساطة والفعالية في التصميم ، وتضمن أعلى موثوقية في العمل.
استخدام ضاغط بخار حراري له نفس تأثير توفير البخار / الطاقة مثل إضافة تأثير مبخر.يتطلب تشغيل ضاغط البخار الحراري قدرًا معينًا من البخار الحي ، وهو ما يسمى بخار المحرك.يجب إرسال هذا البخار الدافع إلى التأثير التالي ، أو إرساله إلى المكثف كبخار متبقي.الطاقة المتبقية الموجودة في البخار المتبقي تكافئ تقريبًا الطاقة التي يوفرها البخار الدافع.
يتم تشغيل جزء من البخار الثانوي من الفاصل بواسطة بخار العمل عالي الضغط ويدخل القاذف ليختلط ويرفع الضغط ثم يدخل إلى حجرة التسخين كبخار تسخين لتسخين السائل.الجزء الآخر يدخل المكثف ويتم تفريغه بعد التكثيف.يتم تكثيف بخار التسخين في الماء في غرفة التسخين وتفريغه.يتم تبخير المحلول الموجود في الأنبوب وتركيزه تحت تسخين بخار التسخين ، ويتم تفريغه بعد الوصول إلى المتطلبات.
تتميز المضخة الحرارية النفاثة للبخار بخصائص الهيكل البسيط والتشغيل المستقر والسعر المنخفض.باستخدام مضخة حرارية نفاثة للبخار ، تكون الكفاءة مكافئة لإضافة مبخر ذو تأثير.
مبخرات إعادة ضغط البخار الحراري
تستخدم مبخرات إعادة ضغط البخار الحراري (TVR) ضاغطًا حراريًا لتقليل البخار المطلوب لكل رطل من التبخر - مما يؤدي في النهاية إلى تقليل استهلاك الطاقة وتوفير التكاليف.
المبخرات TVR
تستخدم مبخرات TVR إعادة ضغط البخار الحراري لإعادة ضغط جزء من البخار من فاصل البخار وخلطه مع البخار لتسخين المرحلة الأولى.
عملية المبخر TVR
تتم إعادة ضغط البخار الحراري (TVR) عادةً عبر مرحلة واحدة أو أكثر من خلال استخدام بخار ضغط متوسط أو مرتفع في قاذف يقوم بإعادة تدوير جزء من البخار من فاصل البخار وخلطه مع البخار.يستخدم هذا الخليط لتسخين مرحلة التبخر الأولى.
يختلف استهلاك البخار لمبخر TVR بين حوالي.0.3 - 0.07 كيلوغرام بخار لكل كيلوغرام من تبخر الماء اعتمادًا على عدد المراحل التي يتم خلالها إعادة الضغط.
يوفر هذا التصميم آلات أقل تكلفة من التصميمات المسخنة بالبخار المستقيم ولكنه يتطلب ضغط بخار دافع.
تطبيق
يوفر المبخر Falling Film TVR نظام تبخر أوتوماتيكي بالكامل ومستمر.يعتبر المبخر Falling Film TVR مناسبًا لإنتاج مجموعة كاملة من المنتجات.النظام مصمم خصيصًا للعميل ، وبالتالي فهو متاح لمجموعة واسعة من تركيبات وقدرات المنتج.
| مقارنة الأداء إلى عن على مختلف المبخر | ||||
| غرض | مبخر ذو تأثير واحد | مبخر متعدد التأثير | مبخر TVR | مبخر MVR |
| استهلاك الطاقة | استهلاك الطاقة أعلى بكثير من غيره ، سوف يستهلك 1 طن من الماء 1 طن من البخار نظريًا | نسبيا الحفاظ على الطاقة | قاعدة على مبخر تقليدي متعدد التأثيرات ، تمت إضافة تأثير آخر ، ولكن يلزم دفع بخار عالي الضغط | أكثر التقنيات الموفرة للطاقة للمبخر ، ولكن استهلاك الطاقة من 10 إلى 40 كيلووات ساعة |
| مساحة أرضية | صغير | كبير | كبير | صغير |
| مصادر الطاقة | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية ، تحتاج إلى بخار عالي الضغط. | الكهرباء ، لا تحتاج إلى شبكة أنابيب ، كل نظام دوران الحلقة القريبة |
| التلقائية | شبه آلي | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر |
التعليمات
ما هو الفرق بين مبخر MVR و TVR؟
MVR هو نظام إعادة ضغط بخار ميكانيكي ، ومصدر الطاقة هو الطاقة / الكهرباء ، واستهلاك منخفض جدًا للطاقة
TVR هو نظام إعادة ضغط البخار الحراري - مصدر الطاقة هو البخار ، واستهلاك الطاقة يعتمد على عدد مراحل التبخر (كالاندريا).
لماذا استخدام مبخر سقوط الفيلم؟
مبخر الفيلم المتساقط هو طريقة لطيفة لإزالة الماء بطريقة فعالة للغاية في استخدام الطاقة.حجم صغير للتبخر العالي.
إلى أي مدى يمكن أن ترتفع في إجمالي المواد الصلبة؟
هذا يعتمد بشكل كبير على نوع المنتج ، يجب النظر في جميع المنتجات بشكل فردي ، وفي الغالب ستحدد اللزوجة واللزوجة إجمالي المواد الصلبة.
هل اللزوجة لها تأثير على إمكانية استخدام المبخر؟
نعم ، اللزوجة عامل حاسم للغاية للتبخر الجيد ، يجب أن يكون المنتج قابلاً للضخ.
ما نوع المنتجات التي يمكنك تشغيلها على مبخر فيلم ساقط؟
يمكن تشغيل جميع السوائل القابلة للضخ والمنتجات القابلة للذوبان تقريبًا على مبخر غشاء ساقط.
رسم مبدأ العمل

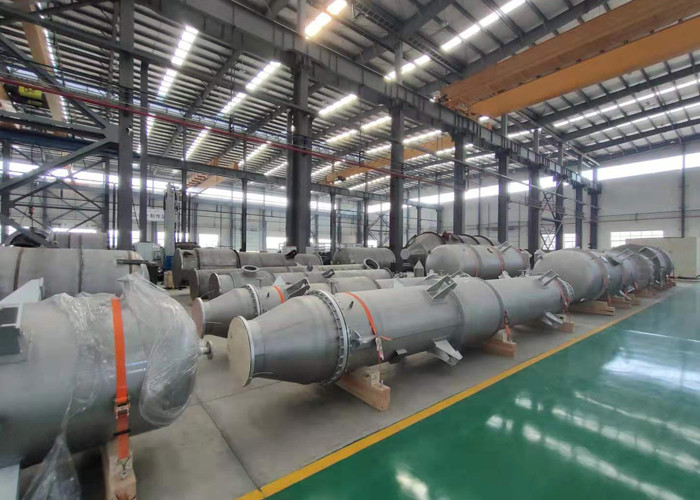

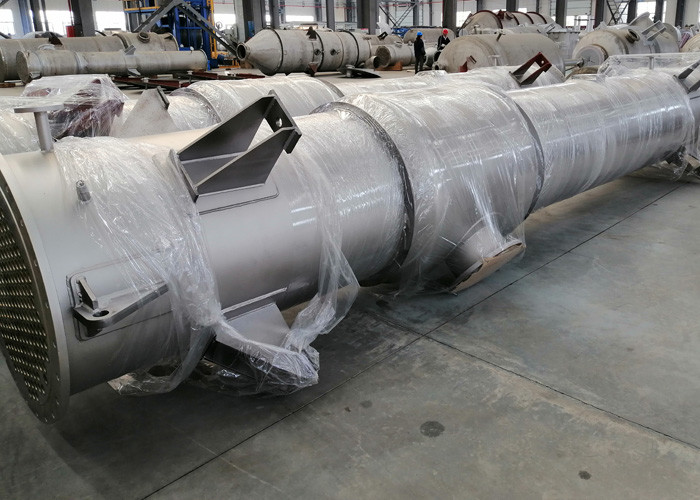

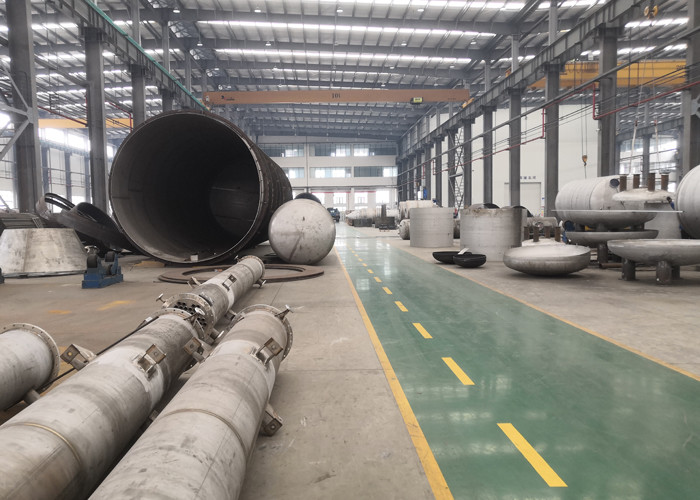

منشأة الإنتاج لدينا
