يستخدم تبخير إعادة ضغط البخار الحراري على نطاق واسع في اعتماد التبخر والتبلور
إعادة ضغط البخار الحراري (TVR)
طريقة لتقليل استهلاك الطاقة لنظام مبخر يتم تسخينه بالبخار.
يستخدم بخارًا عالي الضغط كسائل دافع لطارد بخار لإدخال بخار الضغط المنخفض المعاد تدويره وتفريغ البخار المشترك عند ضغط وسيط أكثر فائدة.
تعتمد دورة ضغط البخار على درجة حرارة تكثيف بخار الضغط المنخفض التي تزداد مع زيادة الضغط.
نطاق التطبيق:
يستخدم جهاز بلورة التبخير لإعادة الضغط بالبخار الحراري على نطاق واسع في الأغذية والنشا والمشروبات والأدوية ومبيدات الآفات والصناعات الكيماوية وغيرها من الصناعات ، فضلاً عن معدات التبخير والتركيز في مجالات مياه الصرف الصحي عالية التركيز في مشاريع معالجة المياه البيئية.إنها مناسبة بشكل خاص لتبخير وتركيز وبلورة الأملاح غير العضوية مثل كلوريد الصوديوم والصودا الكاوية والمحاليل المركزة التي تحتوي على مذيبات عضوية.
تكوين النظام:
التسخين المسبق ، ضاغط البخار ، المبخر ، الفاصل ، المضخة الدائرية ، نظام التحكم الكهربائي ، نظام توصيل خطوط الأنابيب ، منصة الإطار الفولاذي وأنظمة أخرى.
عند إعادة ضغط البخار الحراري ، وفقًا لمبدأ المضخة الحرارية ، يتم ضغط البخار من غرفة الغليان إلى ضغط أعلى في غرفة التسخين ؛أي تضاف الطاقة إلى البخار.نظرًا لأن درجة حرارة البخار المشبع المقابلة للضغط في غرفة التسخين أعلى ، يمكن إعادة استخدام البخار للتدفئة.لهذا الغرض ، يتم استخدام ضاغط بخار نفاث.تعمل وفقًا لمبدأ المضخات النفاثة ، ولا تحتوي على أجزاء متحركة ، وتتميز بالبساطة والفعالية في التصميم ، وتضمن أعلى موثوقية في العمل.
استخدام ضاغط بخار حراري له نفس تأثير توفير البخار / الطاقة مثل إضافة تأثير مبخر.يتطلب تشغيل ضاغط البخار الحراري قدرًا معينًا من البخار الحي ، وهو ما يسمى بخار المحرك.يجب إرسال هذا البخار الدافع إلى التأثير التالي ، أو إرساله إلى المكثف كبخار متبقي.الطاقة المتبقية الموجودة في البخار المتبقي تكافئ تقريبًا الطاقة التي يوفرها البخار الدافع.
يتم تشغيل جزء من البخار الثانوي من الفاصل بواسطة بخار العمل عالي الضغط ويدخل القاذف ليختلط ويرفع الضغط ثم يدخل إلى حجرة التسخين كبخار تسخين لتسخين السائل.الجزء الآخر يدخل المكثف ويتم تفريغه بعد التكثيف.يتم تكثيف بخار التسخين في الماء في غرفة التسخين وتفريغه.يتم تبخير المحلول الموجود في الأنبوب وتركيزه تحت تسخين بخار التسخين ، ويتم تفريغه بعد الوصول إلى المتطلبات.
تتميز المضخة الحرارية النفاثة للبخار بخصائص الهيكل البسيط والتشغيل المستقر والسعر المنخفض.باستخدام مضخة حرارية نفاثة للبخار ، تكون الكفاءة مكافئة لإضافة مبخر ذو تأثير.
مميزات
يجب استخدام جزء بسيط فقط من طاقة التبخر في شكل بخار حي.
انخفاض تكاليف الاستثمار.
التعديل التحديثي في المصانع الموجودة ممكن.
مناسب للتطبيقات المختلفة.
المتغيرات
زيادة عدد المراحل لتقليل استهلاك البخار.
مع فصل الملح أو بدونه.
مفاهيم مختلفة للتسخين المسبق.
تكثيف فائض البخار في الخلط أو المكثفات السطحية.
| مقارنة الأداء إلى عن على مختلف المبخر | ||||
| غرض | مبخر ذو تأثير واحد | مبخر متعدد التأثير | مبخر TVR | مبخر MVR |
| استهلاك الطاقة | استهلاك الطاقة أعلى بكثير من غيره ، سوف يستهلك 1 طن من الماء 1 طن من البخار نظريًا | نسبيا الحفاظ على الطاقة | قاعدة على مبخر تقليدي متعدد التأثيرات ، تمت إضافة تأثير آخر ، ولكن يلزم دفع بخار عالي الضغط | أكثر التقنيات الموفرة للطاقة للمبخر ، ولكن استهلاك الطاقة من 10 إلى 40 كيلووات ساعة |
| مساحة أرضية | صغير | كبير | كبير | صغير |
| مصادر الطاقة | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية ، تحتاج إلى بخار عالي الضغط. | الكهرباء ، لا تحتاج إلى شبكة أنابيب ، كل نظام دوران الحلقة القريبة |
| التلقائية | شبه آلي | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر |
رسم مبدأ العمل

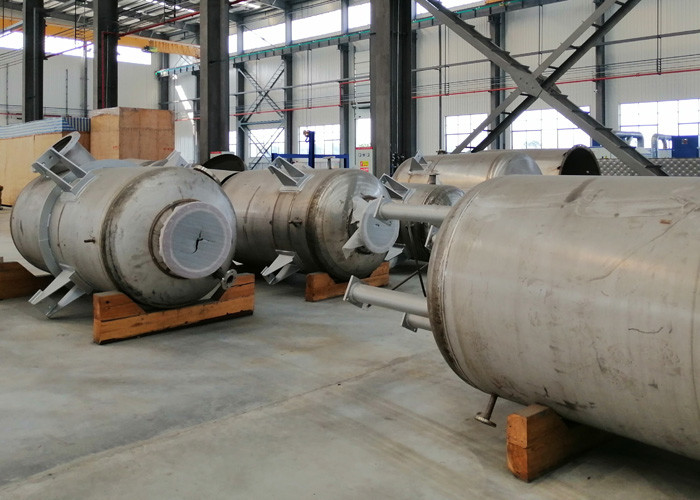

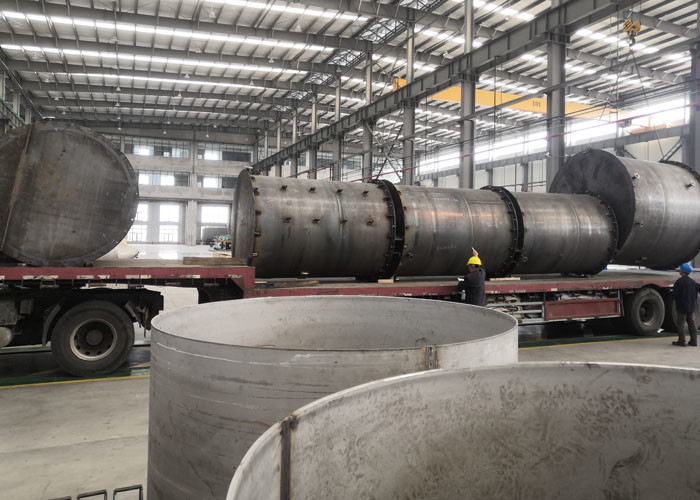

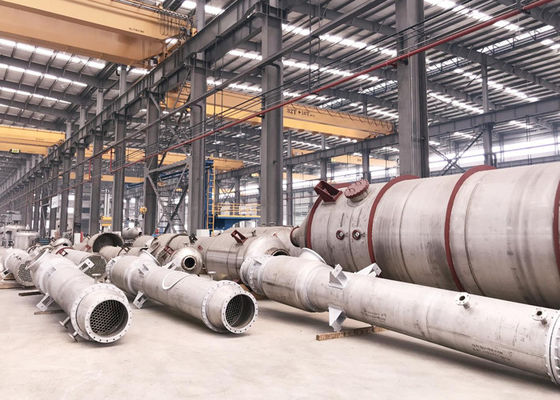

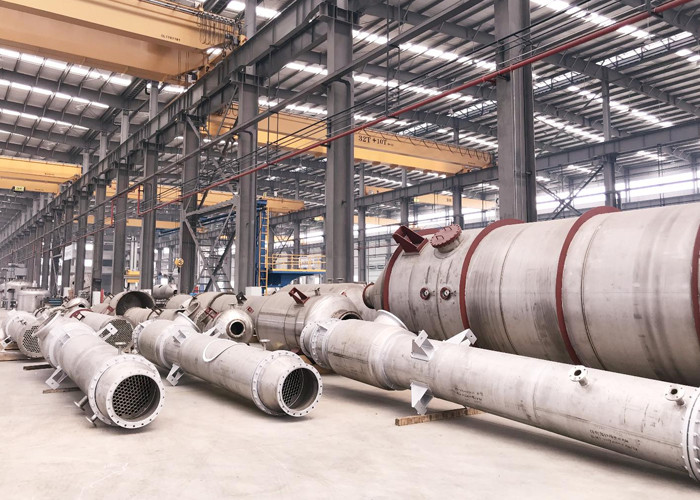

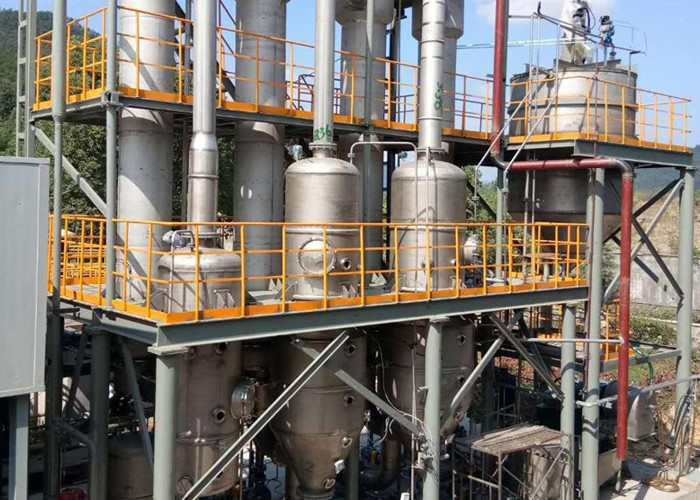

ورشة عمل لدينا وتركيب العميل
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
