مبخرات إعادة ضغط البخار الحراري
سعر المصنع لنظام تبخير إعادة ضغط البخار الحراري وفقًا لمتطلبات العملاء
تستخدم مبخرات إعادة ضغط البخار الحراري (TVR) ضاغطًا حراريًا لتقليل البخار المطلوب لكل رطل من التبخر - مما يؤدي في النهاية إلى تقليل استهلاك الطاقة وتوفير التكاليف.
كيف تعمل مبخرات إعادة ضغط البخار الحراري
لتقليل استهلاك الطاقة ، يتم حبس بخار الماء من المبخر وضغطه ببخار عالي الضغط في ضاغط حراري بحيث يمكن تكثيفه في المبادل الحراري للمبخر.يكون الضغط الناتج متوسطًا عن ضغط البخار الدافع وبخار الماء.يشبه الضاغط الحراري قاذف الهواء البخاري النفاث المستخدم للحفاظ على الفراغ في المبخر.
يمكن ضغط جزء فقط من البخار الناتج عن المبخر في ضاغط حراري مع تكثيف الباقي في المبادل الحراري ذي التأثير التالي أو المكثف.عادةً ما يتم استخدام الضاغط الحراري على مبخر أحادي التأثير أو على التأثير الأول للمبخر ذي التأثير المزدوج أو الثلاثي لتقليل استهلاك الطاقة.مثل إعادة الضغط الميكانيكي ، يكون إعادة الضغط الحراري أكثر قابلية للتطبيق على السوائل ذات درجة الغليان المنخفضة ودرجات الحرارة التفاضلية المنخفضة إلى المعتدلة في المبادل الحراري لتقليل نسبة الضغط.
يتطلب المبخر ذو التأثير المزدوج مع إعادة الضغط الحراري بخارًا أقل بنسبة 33٪ من التأثير المزدوج التقليدي.من حيث الجوهر ، فإن استخدام البخار للتأثير المزدوج مع إعادة الضغط الحراري يمكن مقارنته باستخدام المبخر ذي التأثير الثلاثي.
ميزات جهاز التبلور بالتبخير لإعادة ضغط البخار الحراري:
1. في عملية إعادة ضغط البخار الحراري ، يتم إعادة ضغط البخار الموجود في غرفة الغليان إلى ضغط أعلى في غرفة التسخين وفقًا لمبدأ المضخة الحرارية.
2. درجة حرارة البخار المشبعة المقابلة لضغط بخار التسخين عالية
معلمات تبلور التبخر لإعادة ضغط البخار الحراري:
التبخر (t / h) 0.5-4
استهلاك البخار الخام (طن / ساعة) 0.2 مرة تبخر / مقياس ثلاثي التأثير
ضغط البخار الخام (MPa) 0.2-0.4
نسبة استهلاك طاقة البخار (t / t) 0.02
الطاقة الكهربائية (Kw) (28-62) x التبخر
يوفر الضاغط نطاق درجة حرارة 10-40 درجة مئوية
نطاق درجة حرارة التبخر 40-80 ℃
تطبيق

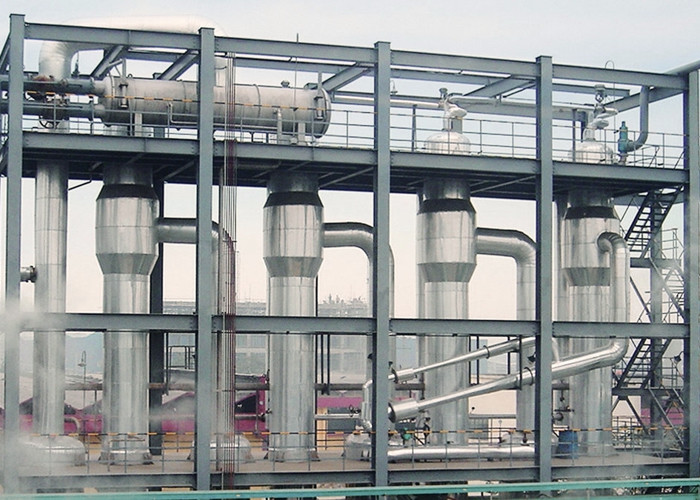

يوفر المبخر Falling Film TVR نظام تبخر أوتوماتيكي بالكامل ومستمر.يعتبر المبخر Falling Film TVR مناسبًا لإنتاج مجموعة كاملة من المنتجات.النظام مصمم خصيصًا للعميل ، وبالتالي فهو متاح لمجموعة واسعة من تركيبات وقدرات المنتج.
مقارنة الأداء إلى عن على مختلف المبخر | ||||
غرض | مبخر ذو تأثير واحد | مبخر متعدد التأثير | مبخر TVR | مبخر MVR |
استهلاك الطاقة | استهلاك الطاقة أعلى بكثير من غيره ، سوف يستهلك 1 طن من الماء 1 طن من البخار نظريًا | نسبيا الحفاظ على الطاقة | قاعدة على مبخر تقليدي متعدد التأثيرات ، تمت إضافة تأثير آخر ، ولكن يلزم دفع بخار عالي الضغط | أكثر التقنيات الموفرة للطاقة للمبخر ، ولكن استهلاك الطاقة من 10 إلى 40 كيلووات ساعة |
مساحة أرضية | صغير | كبير | كبير | صغير |
مصادر الطاقة | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية | البخار والطاقة ، تحتاج إلى شبكة أنابيب بخار وغلاية ، تحتاج إلى بخار عالي الضغط. | الكهرباء ، لا تحتاج إلى شبكة أنابيب ، كل نظام دوران الحلقة القريبة |
التلقائية | شبه آلي | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر | عملية أوتوماتيكية بالكامل ، تبخر مستمر |

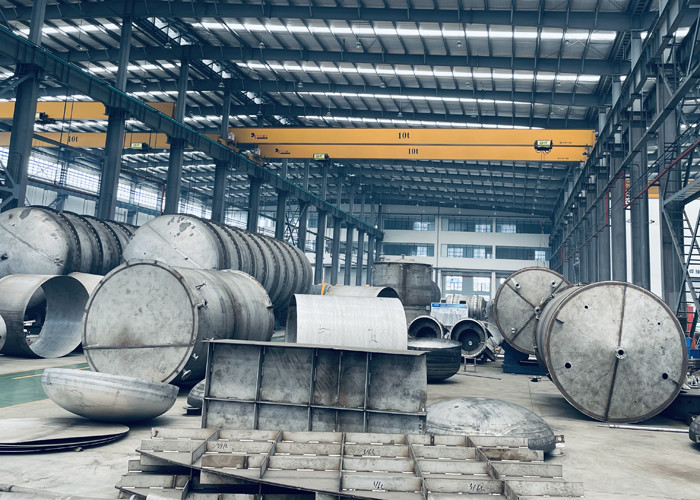

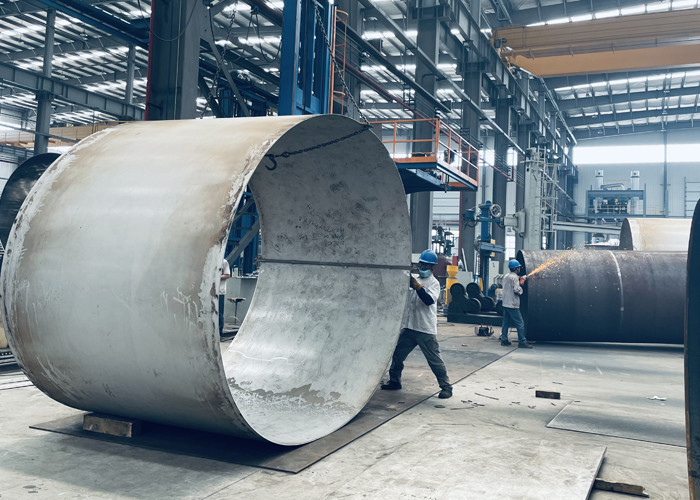

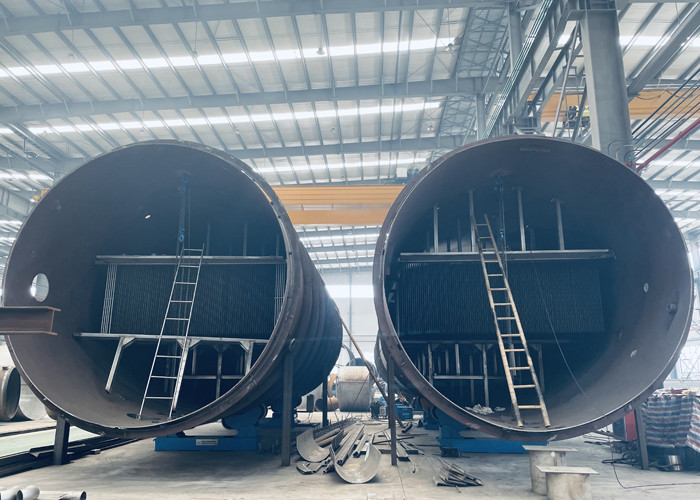

معدات الإنتاج المتقدمة
